Aufstellanleitung
Betriebsanleitung 867 Version 02.0 - 08/2015

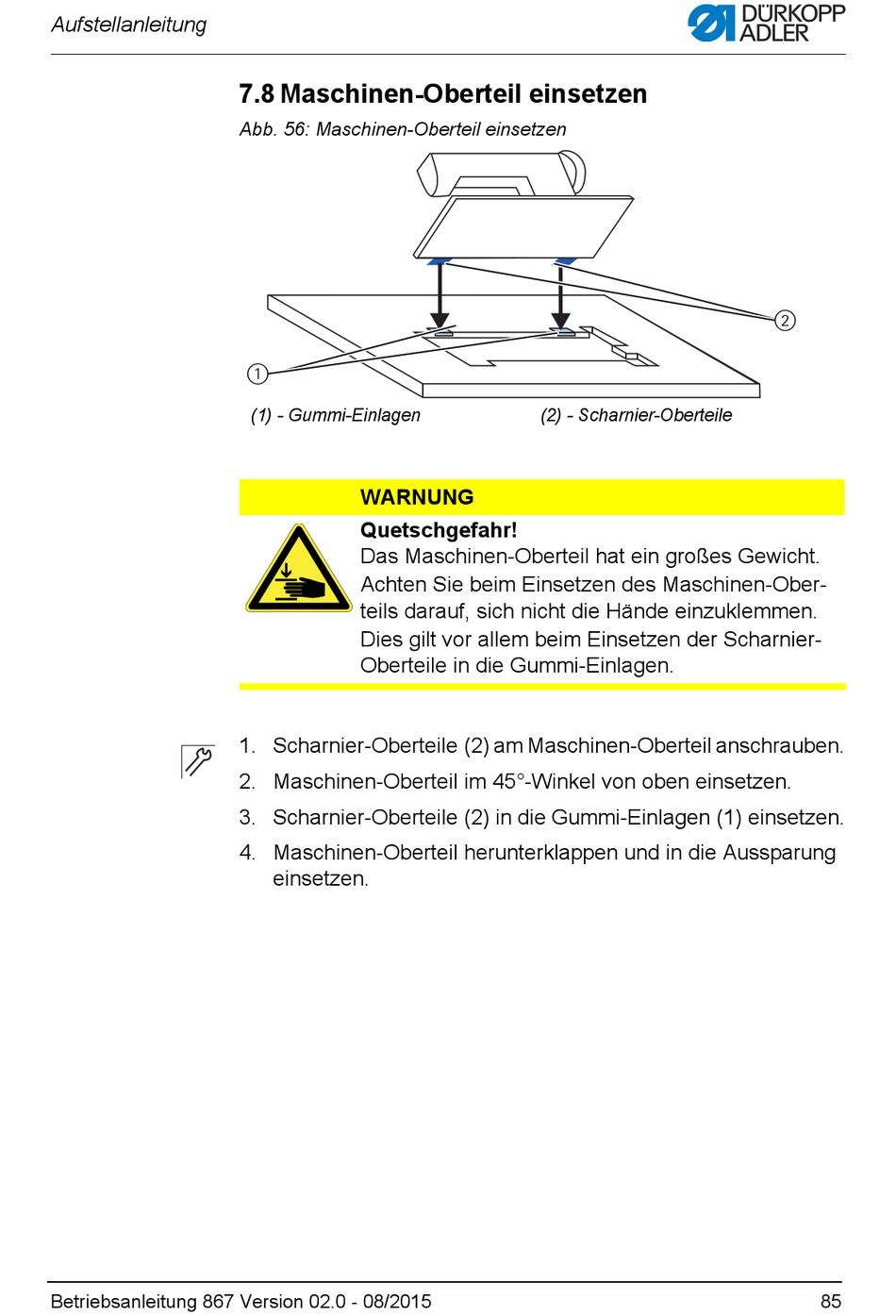

7.8 Maschinen-Oberteil einsetzen
Abb. 56: Maschinen-Oberteil einsetzen
1
(1) - Gummi-Einlagen
WARNUNG
Quetschgefahr!
Das Maschinen-Oberteil hat ein großes Gewicht.
Achten Sie beim Einsetzen des Maschinen-Ober-
teils darauf, sich nicht die Hände einzuklemmen.
Dies gilt vor allem beim Einsetzen der Scharnier-
Oberteile in die Gummi-Einlagen.
1. Scharnier-Oberteile (2) am Maschinen-Oberteil anschrauben.
2. Maschinen-Oberteil im 45°-Winkel von oben einsetzen.
3. Scharnier-Oberteile (2) in die Gummi-Einlagen (1) einsetzen.
4. Maschinen-Oberteil herunterklappen und in die Aussparung
einsetzen.
(2) - Scharnier-Oberteile
2
85
