Hall-Sensor montieren
1. Handrad und Handrad-Deckel abnehmen.
2. Ventildeckel abnehmen.

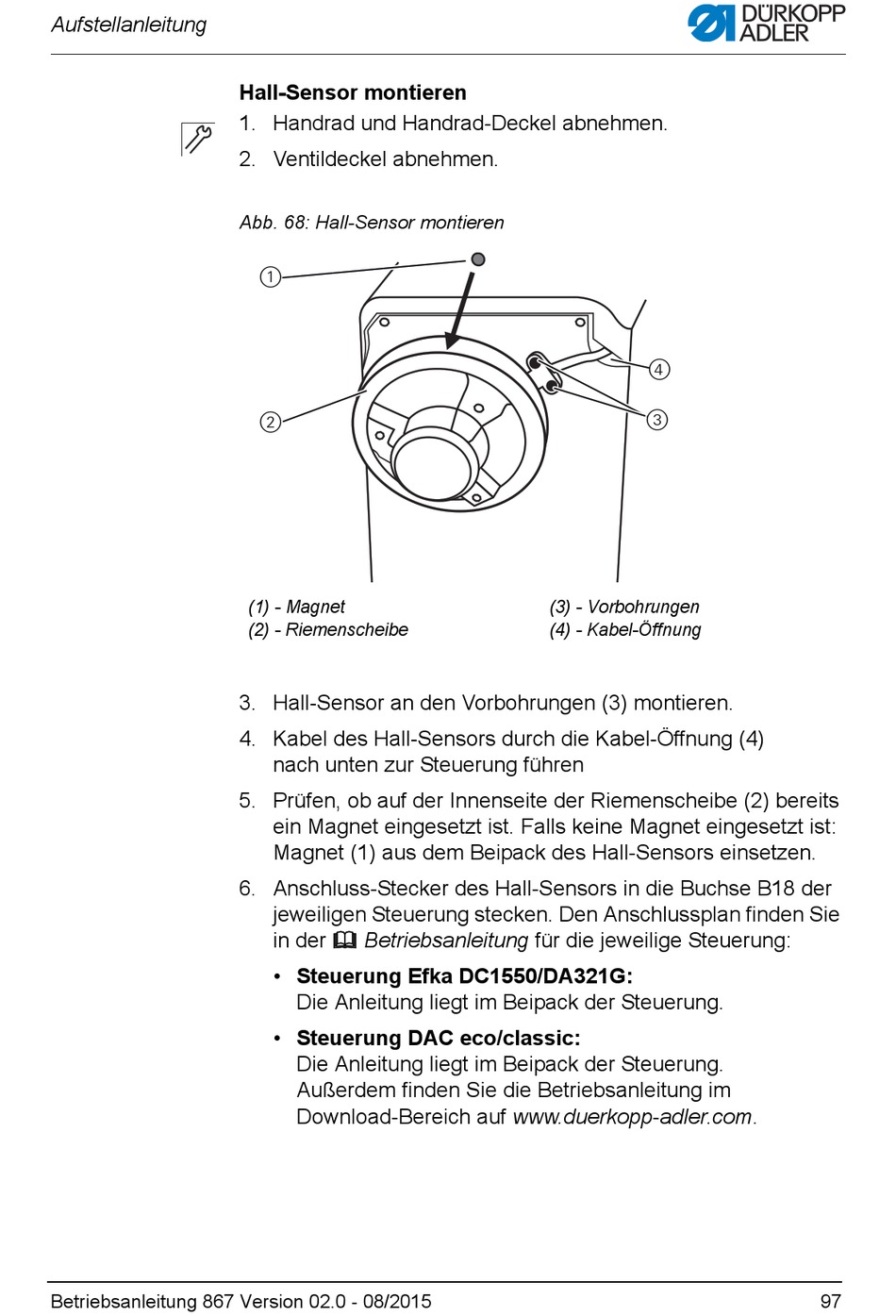

Abb. 68: Hall-Sensor montieren
1
2
(1) - Magnet
(2) - Riemenscheibe
3. Hall-Sensor an den Vorbohrungen (3) montieren.
4. Kabel des Hall-Sensors durch die Kabel-Öffnung (4)
nach unten zur Steuerung führen
5. Prüfen, ob auf der Innenseite der Riemenscheibe (2) bereits
ein Magnet eingesetzt ist. Falls keine Magnet eingesetzt ist:
Magnet (1) aus dem Beipack des Hall-Sensors einsetzen.
6. Anschluss-Stecker des Hall-Sensors in die Buchse B18 der
jeweiligen Steuerung stecken. Den Anschlussplan finden Sie
in der Betriebsanleitung für die jeweilige Steuerung:
• Steuerung Efka DC1550/DA321G:
Die Anleitung liegt im Beipack der Steuerung.
• Steuerung DAC eco/classic:
Die Anleitung liegt im Beipack der Steuerung.
Außerdem finden Sie die Betriebsanleitung im
Download-Bereich auf www.duerkopp-adler.com.
4
3
(3) - Vorbohrungen
(4) - Kabel-Öffnung
