6.4
Tischplatte
Sicherstellen, dass die Tischplatte die notwendige Tragfähigkeit
und Festigkeit aufweist. Wenn Sie die Tischplatte selbst erstellen,
nehmen Sie die Skizze aus dem Anhang ( S. 75) als Vorgabe
für die Bemaßungen.
6.4.1
Tischplatte komplettieren

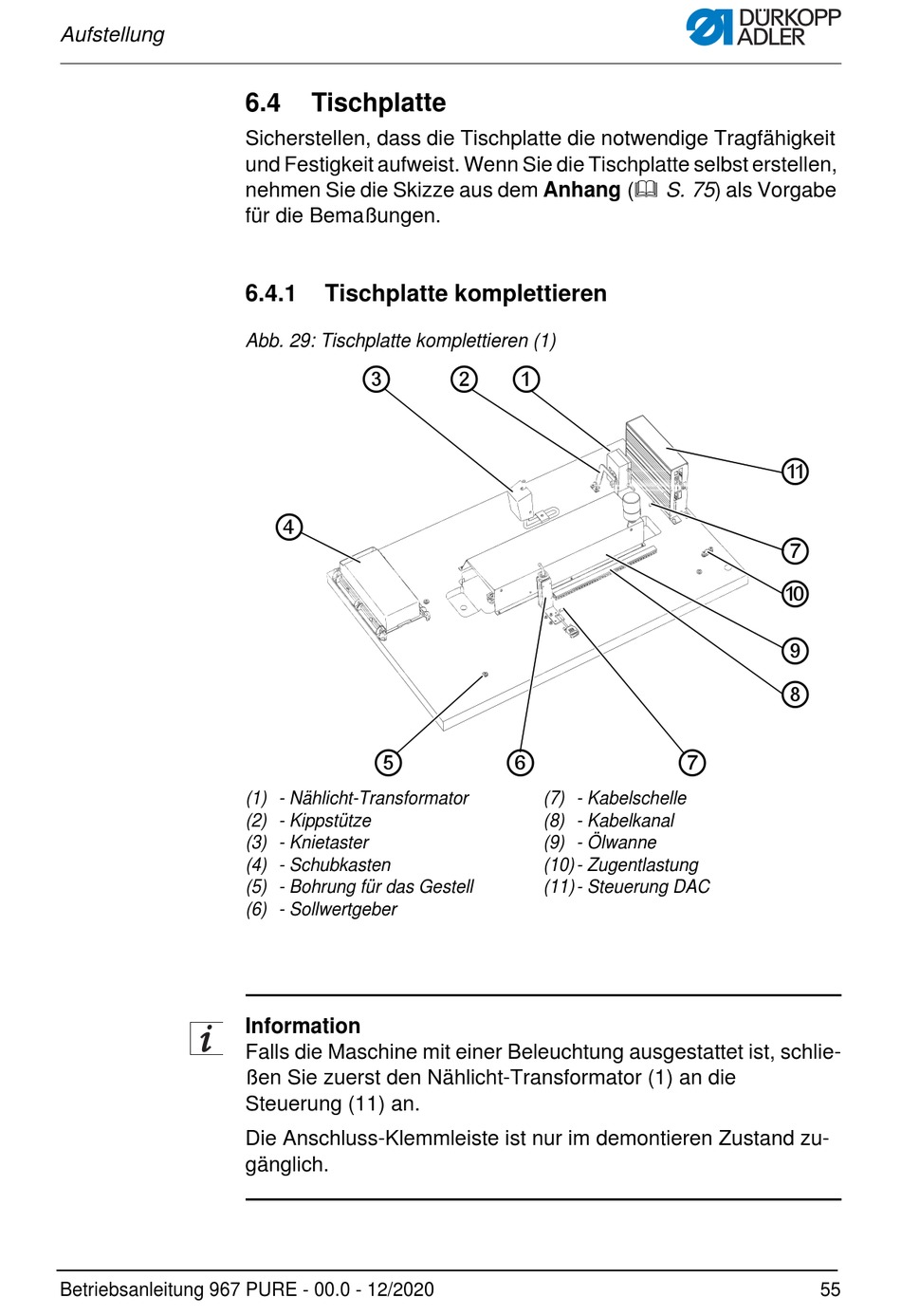

Abb. 29: Tischplatte komplettieren (1)
③
④
⑤
(1) - Nählicht-Transformator
(2) - Kippstütze
(3) - Knietaster
(4) - Schubkasten
(5) - Bohrung für das Gestell
(6) - Sollwertgeber
Information
Falls die Maschine mit einer Beleuchtung ausgestattet ist, schlie-
ßen Sie zuerst den Nählicht-Transformator (1) an die
Steuerung (11) an.
Die Anschluss-Klemmleiste ist nur im demontieren Zustand zu-
gänglich.
②
①
⑥
(7) - Kabelschelle
(8) - Kabelkanal
(9) - Ölwanne
(10) - Zugentlastung
(11) - Steuerung DAC
⑪
⑦
⑩
⑨
⑧
⑦
