Bedienung
Betriebsanleitung 867 Version 02.0 - 08/2015
5.13.2Tastenfunktion auf Zusatzschalter übertragen
Sie können eine der Tastenfunktionen auf den Zusatzschalter
übertragen. Wählen Sie eine Funktion, die Sie oft benötigen, damit
Sie diese schneller während des Nähens einschalten können.

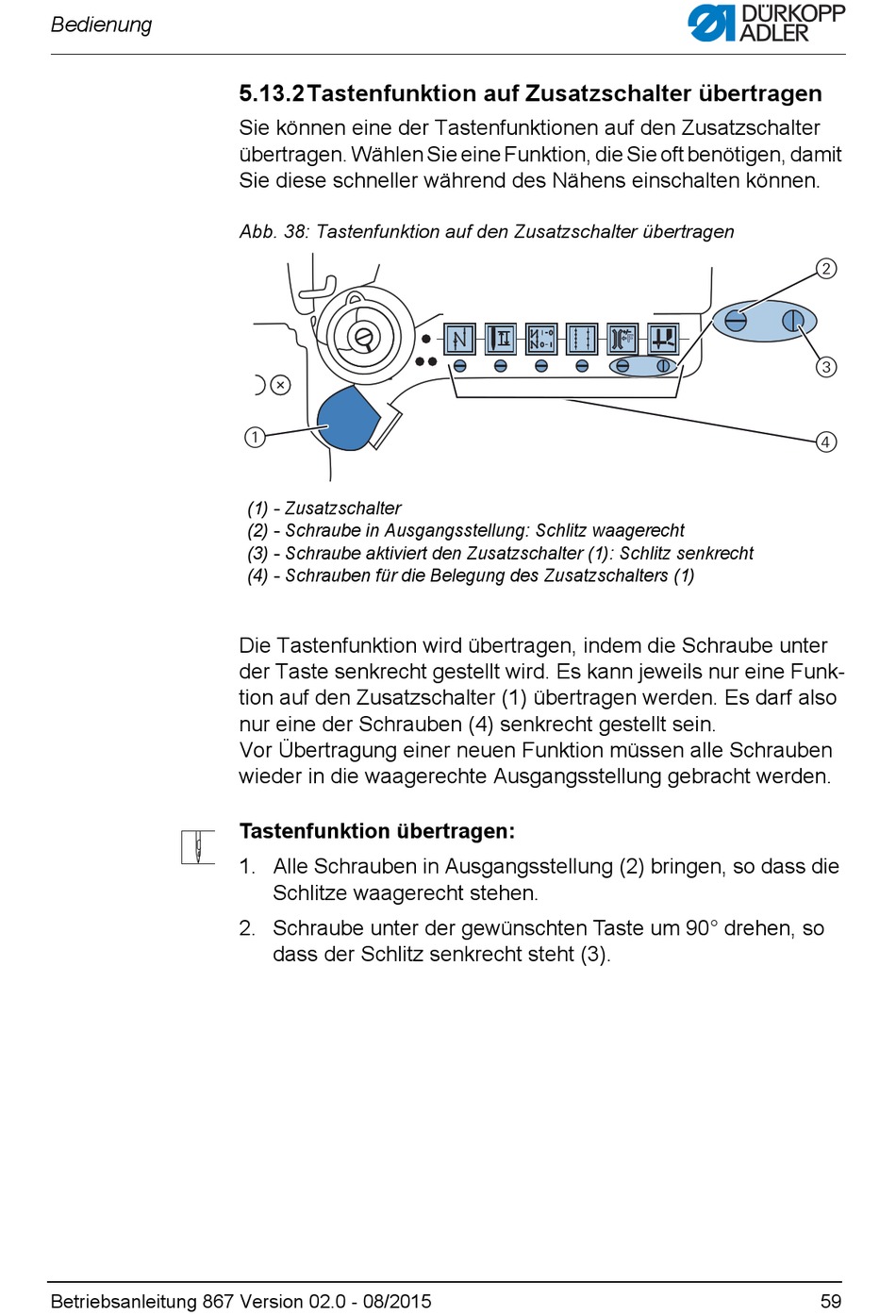

Abb. 38: Tastenfunktion auf den Zusatzschalter übertragen
1
(1) - Zusatzschalter
(2) - Schraube in Ausgangsstellung: Schlitz waagerecht
(3) - Schraube aktiviert den Zusatzschalter (1): Schlitz senkrecht
(4) - Schrauben für die Belegung des Zusatzschalters (1)
Die Tastenfunktion wird übertragen, indem die Schraube unter
der Taste senkrecht gestellt wird. Es kann jeweils nur eine Funk-
tion auf den Zusatzschalter (1) übertragen werden. Es darf also
nur eine der Schrauben (4) senkrecht gestellt sein.
Vor Übertragung einer neuen Funktion müssen alle Schrauben
wieder in die waagerechte Ausgangsstellung gebracht werden.
Tastenfunktion übertragen:
1. Alle Schrauben in Ausgangsstellung (2) bringen, so dass die
Schlitze waagerecht stehen.
2. Schraube unter der gewünschten Taste um 90° drehen, so
dass der Schlitz senkrecht steht (3).
+/– +/–
2
3
4
59
