Aufstellanleitung
Betriebsanleitung 867 Version 02.0 - 08/2015

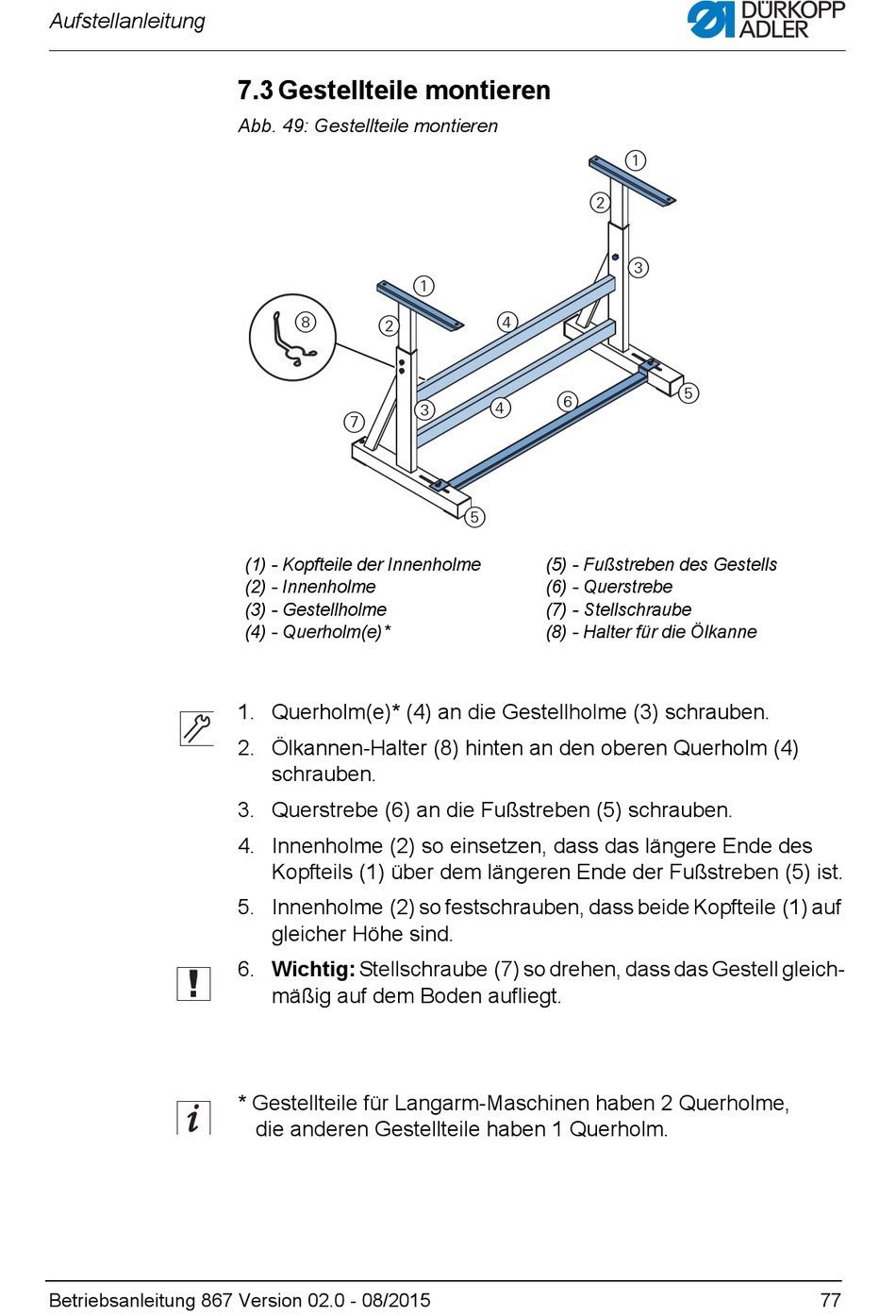

7.3 Gestellteile montieren
Abb. 49: Gestellteile montieren
8
2
7
(1) - Kopfteile der Innenholme
(2) - Innenholme
(3) - Gestellholme
(4) - Querholm(e)*
1. Querholm(e)* (4) an die Gestellholme (3) schrauben.
2. Ölkannen-Halter (8) hinten an den oberen Querholm (4)
schrauben.
3. Querstrebe (6) an die Fußstreben (5) schrauben.
4. Innenholme (2) so einsetzen, dass das längere Ende des
Kopfteils (1) über dem längeren Ende der Fußstreben (5) ist.
5. Innenholme (2) so festschrauben, dass beide Kopfteile (1) auf
gleicher Höhe sind.
6. Wichtig: Stellschraube (7) so drehen, dass das Gestell gleich-
mäßig auf dem Boden aufliegt.
* Gestellteile für Langarm-Maschinen haben 2 Querholme,
die anderen Gestellteile haben 1 Querholm.
1
4
6
4
3
5
(5) - Fußstreben des Gestells
(6) - Querstrebe
(7) - Stellschraube
(8) - Halter für die Ölkanne
1
2
3
5
77
