Aufstellanleitung
Betriebsanleitung 867 Version 02.0 - 08/2015
7.10Kniehebel montieren
Je nach Unterklasse und Ausstattung hat die Maschine
entweder einen mechanischen Kniehebel oder einen
elektrischen Knieschalter.
7.10.1Mechanischen Kniehebel montieren

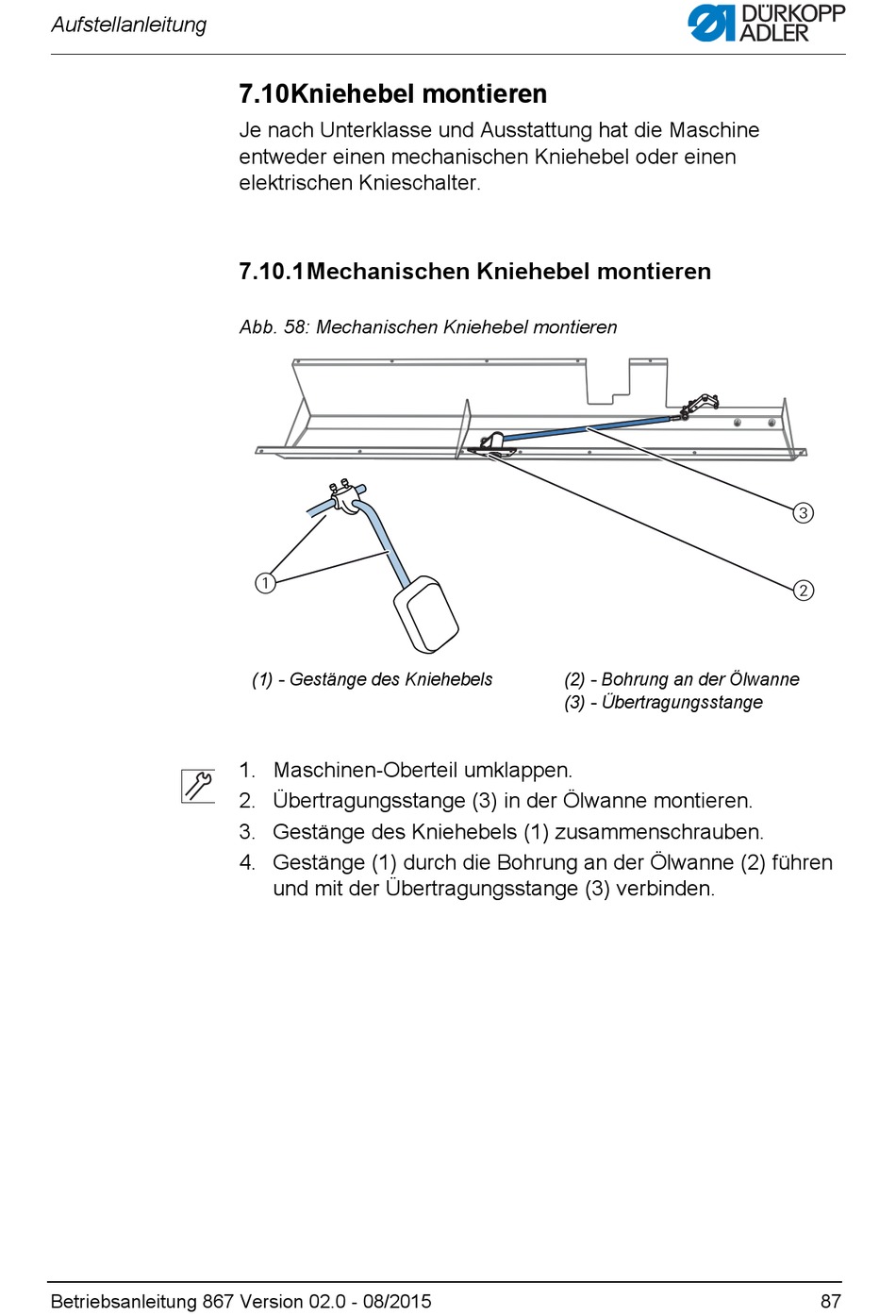

Abb. 58: Mechanischen Kniehebel montieren
1
(1) - Gestänge des Kniehebels
1. Maschinen-Oberteil umklappen.
2. Übertragungsstange (3) in der Ölwanne montieren.
3. Gestänge des Kniehebels (1) zusammenschrauben.
4. Gestänge (1) durch die Bohrung an der Ölwanne (2) führen
und mit der Übertragungsstange (3) verbinden.
(2) - Bohrung an der Ölwanne
(3) - Übertragungsstange
3
87
