Automotive:
Blockierbare
Stellglieder
48

5.10.1Blockierung des Stellrads aufheben

Insbesondere im Automotive-Bereich werden Maschinen mit bloc-
kierbaren Stellgliedern verwendet. Bei diesen Maschinen muss
die Blockierung aufgehoben werden, bevor der Nähfuß-Druck
eingestellt werden kann.

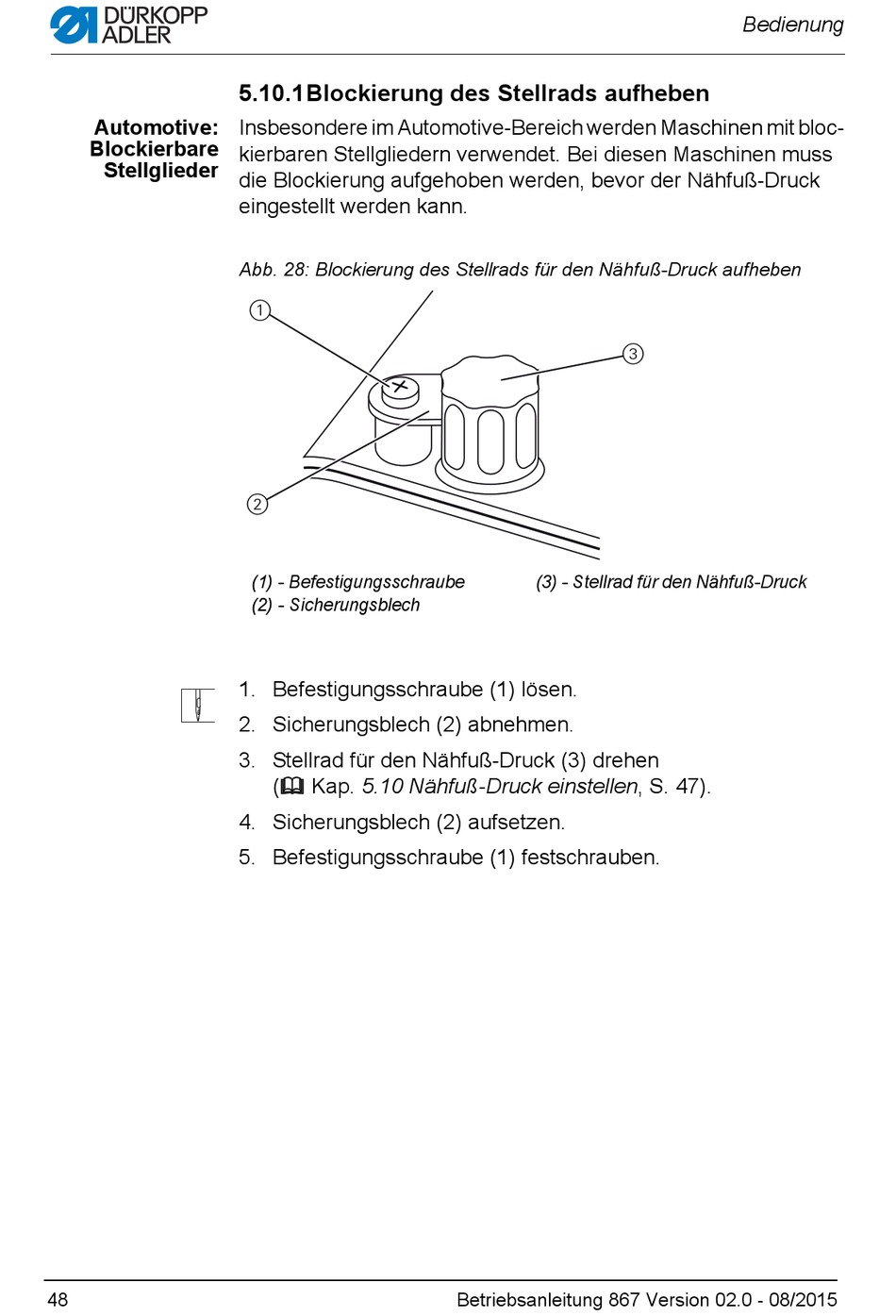

Abb. 28: Blockierung des Stellrads für den Nähfuß-Druck aufheben
1
2
(1) - Befestigungsschraube
(2) - Sicherungsblech
1. Befestigungsschraube (1) lösen.
2. Sicherungsblech (2) abnehmen.
3. Stellrad für den Nähfuß-Druck (3) drehen
( Kap. 5.10 Nähfuß-Druck einstellen, S. 47).
4. Sicherungsblech (2) aufsetzen.
5. Befestigungsschraube (1) festschrauben.
3
(3) - Stellrad für den Nähfuß-Druck
Betriebsanleitung 867 Version 02.0 - 08/2015
Bedienung
