96

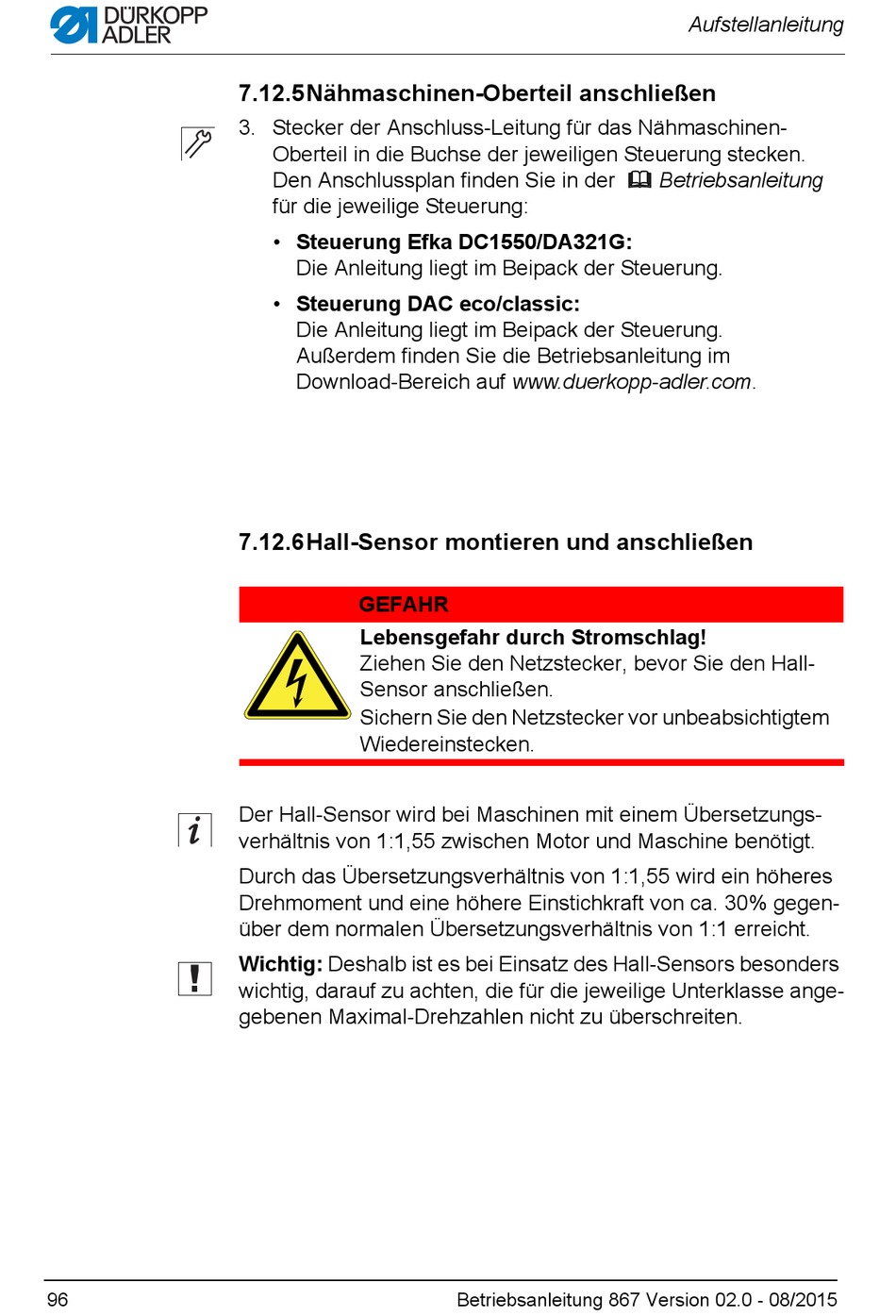

7.12.5Nähmaschinen-Oberteil anschließen
3. Stecker der Anschluss-Leitung für das Nähmaschinen-
Oberteil in die Buchse der jeweiligen Steuerung stecken.
Den Anschlussplan finden Sie in der Betriebsanleitung
für die jeweilige Steuerung:
• Steuerung Efka DC1550/DA321G:
Die Anleitung liegt im Beipack der Steuerung.
• Steuerung DAC eco/classic:
Die Anleitung liegt im Beipack der Steuerung.
Außerdem finden Sie die Betriebsanleitung im
Download-Bereich auf www.duerkopp-adler.com.
7.12.6Hall-Sensor montieren und anschließen
GEFAHR
Lebensgefahr durch Stromschlag!
Ziehen Sie den Netzstecker, bevor Sie den Hall-
Sensor anschließen.
Sichern Sie den Netzstecker vor unbeabsichtigtem
Wiedereinstecken.
Der Hall-Sensor wird bei Maschinen mit einem Übersetzungs-
verhältnis von 1:1,55 zwischen Motor und Maschine benötigt.
Durch das Übersetzungsverhältnis von 1:1,55 wird ein höheres
Drehmoment und eine höhere Einstichkraft von ca. 30% gegen-
über dem normalen Übersetzungsverhältnis von 1:1 erreicht.
Wichtig: Deshalb ist es bei Einsatz des Hall-Sensors besonders
wichtig, darauf zu achten, die für die jeweilige Unterklasse ange-
gebenen Maximal-Drehzahlen nicht zu überschreiten.
Betriebsanleitung 867 Version 02.0 - 08/2015
