Aufstellanleitung
Langarm-
Maschinen
Betriebsanleitung 867 Version 02.0 - 08/2015

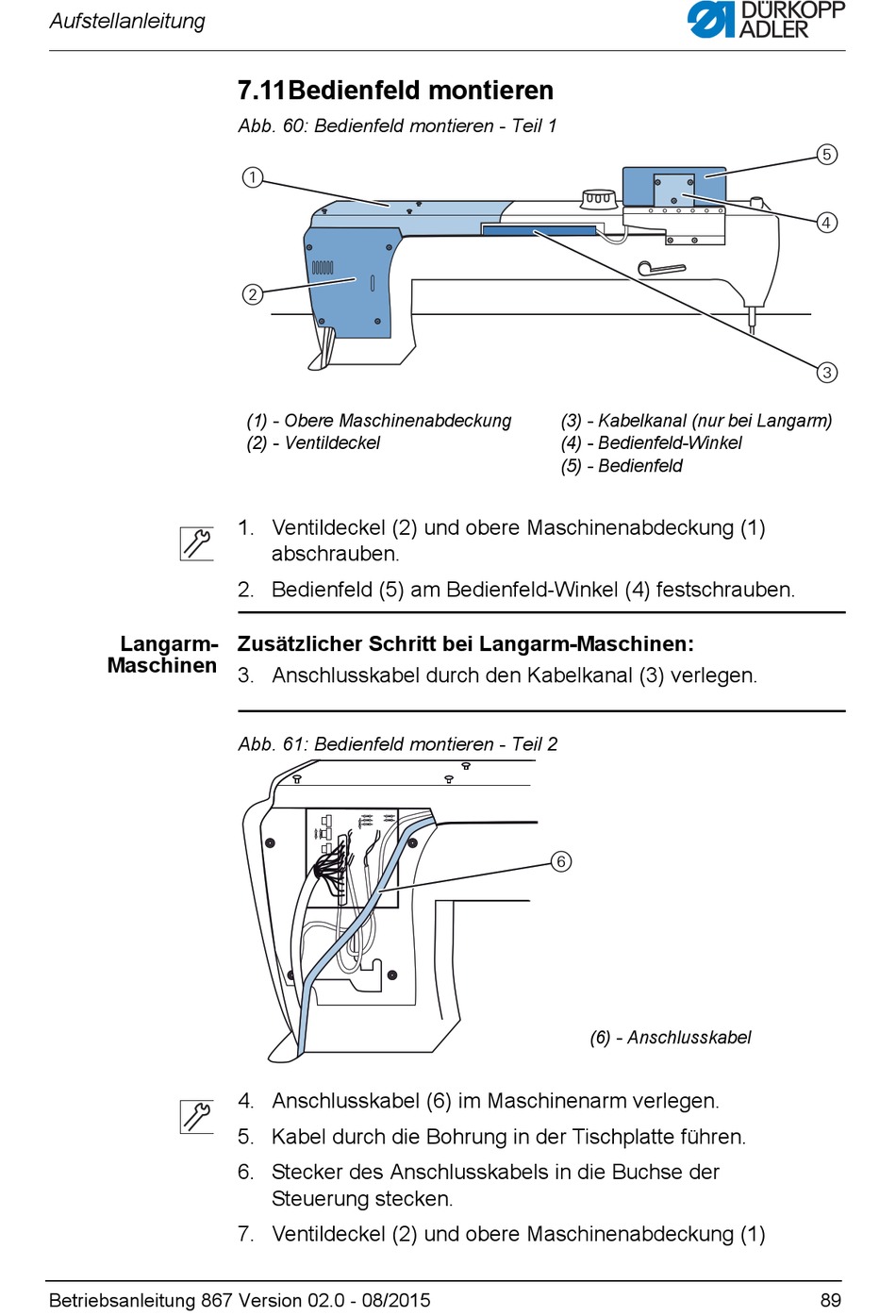

7.11Bedienfeld montieren
Abb. 60: Bedienfeld montieren - Teil 1
1
2
(1) - Obere Maschinenabdeckung
(2) - Ventildeckel
1. Ventildeckel (2) und obere Maschinenabdeckung (1)
abschrauben.
2. Bedienfeld (5) am Bedienfeld-Winkel (4) festschrauben.
Zusätzlicher Schritt bei Langarm-Maschinen:
3. Anschlusskabel durch den Kabelkanal (3) verlegen.
Abb. 61: Bedienfeld montieren - Teil 2
4. Anschlusskabel (6) im Maschinenarm verlegen.
5. Kabel durch die Bohrung in der Tischplatte führen.
6. Stecker des Anschlusskabels in die Buchse der
Steuerung stecken.
7. Ventildeckel (2) und obere Maschinenabdeckung (1)
(3) - Kabelkanal (nur bei Langarm)
(4) - Bedienfeld-Winkel
(5) - Bedienfeld
6
(6) - Anschlusskabel
5
4
3
89
