Inhaltszusammenfassung für Dürkopp Adler 867

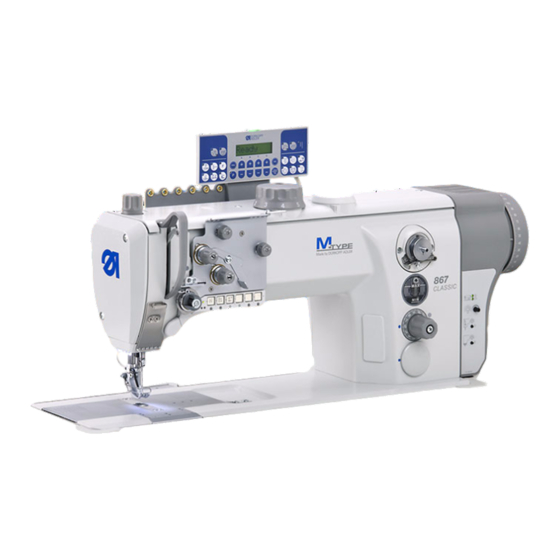

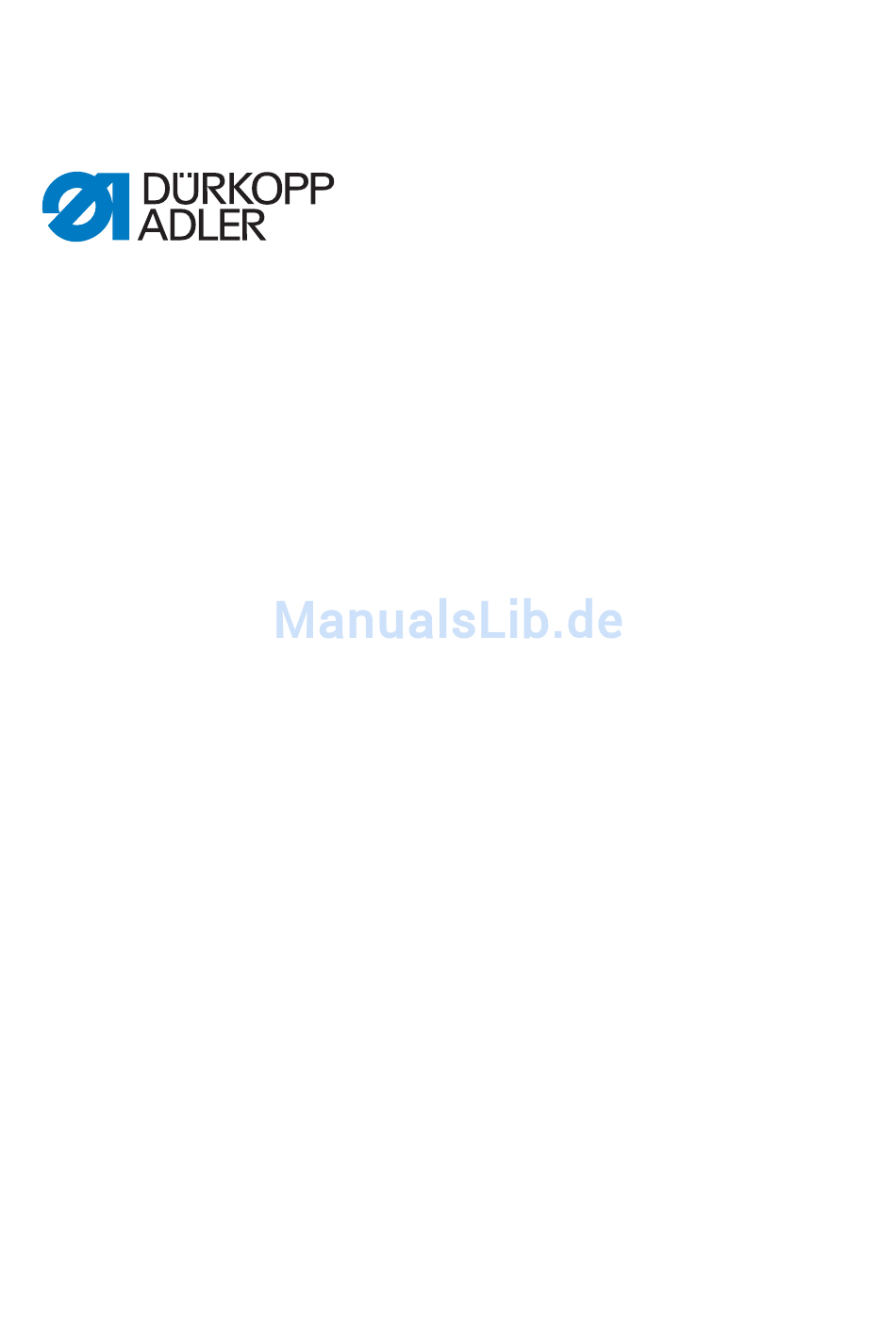

- Seite 1 Walzentransportantrieb Zusatzanleitung...
- Seite 2 WICHTIG VOR GEBRAUCH SORGFÄLTIG LESEN AUFBEWAHREN FÜR SPÄTERES NACHSCHLAGEN Alle Rechte vorbehalten. Eigentum der Dürkopp Adler AG und urheberrechtlich geschützt. Jede Wiederverwendung dieser Inhalte, auch in Form von Auszügen, ist ohne vorheriges schriftliches Einverständnis der Dürkopp Adler AG verboten. Copyright © Dürkopp Adler AG 2016...
-
Seite 3: Inhaltsverzeichnis
Materialausgleichswerte einstellen ..........9 Service ..................10 Walzentransportantrieb initialisieren........... 10 Weitere Parameter einstellen ............. 10 5.2.1 Übersetzungsverhältnisse einstellen .......... 10 5.2.2 Walzentransportdruck einstellen ..........10 5.2.3 Walzenbetrieb einstellen ............11 Störungen ................... 11 Anhang ..................12 Zusatzanleitung 867 - 02.0 - 12/2016... - Seite 4 Inhaltsverzeichnis Zusatzanleitung 867 - 02.0 - 12/2016...
-
Seite 5: Zu Dieser Zusatzanleitung
Zu dieser Zusatzanleitung Zu dieser Zusatzanleitung Diese Zusatzanleitung beschreibt den Walzentransportantrieb mit DAC Steuerung. Standardfunktionen entnehmen Sie der Betriebsanleitung DAC Steuerung. Bausätze: 0867 591134 0867 591144 Zusatzanleitung 867 - 02.0 - 12/2016... -
Seite 6: Maschinenübersicht
Maschinenübersicht Maschinenübersicht Abb. 1: Maschinenübersicht ① ② ③ ④ (1) - Bedienfeld (3) - Taste Walzentransportantrieb (2) - Druckregulierung obere Walze (4) - Obere Walze Zusatzanleitung 867 - 02.0 - 12/2016... -
Seite 7: Bedienung
1. Schalter Walzentransportantrieb (1) an der Steuerung einschalten. Den Schalter dauerhaft im eingeschalteten Zustand lassen. 2. Maschine am Hauptschalter (2) einschalten. 3. Taste Walzentransportantrieb (3) am Maschinenarm drücken. Die Taste leuchtet, der Walzentransportantrieb ist aktiv. Zusatzanleitung 867 - 02.0 - 12/2016... -
Seite 8: Druck Der Oberen Walze Einstellen
(2) - Druckanzeige 1. Walzentransportantrieb zuschalten. 2. Drehgriff (1) hochziehen. 3. Drehgriff drehen und Druck (0 - 6 bar) einstellen: • im Uhrzeigersinn: Druck erhöhen • gegen den Uhrzeigersinn: Druck verringern 4. Drehgriff (1) herunterdrücken. Zusatzanleitung 867 - 02.0 - 12/2016... -
Seite 9: Einstellungen
Es stehen zwei Transportarten zur Verfügung: Kontinuierlicher oder inter- mittierender Transport. Der intermittierende Transport ist drehzahlbe- grenzt und von der eingestellten Transportweite abhängig. 1. Parameter t 14 11 öffnen. 2. Transportart einstellen: • 0: Kontinuierlich • 1: Intermittierend Zusatzanleitung 867 - 02.0 - 12/2016... -
Seite 10: Walzenbetriebsart Einstellen
0° entspricht dabei der Referenzposition. Werkseitig sind voreingestellt: • 10° für den Transport-Startwinkel • 170° für den Transport-Endwinkel 1. Parameter t 14 12 öffnen. 2. Transport-Startwinkel (0-359°) einstellen. 3. Parameter t 14 13 öffnen. 4. Transport-Endwinkel (0-359°) einstellen. Zusatzanleitung 867 - 02.0 - 12/2016... -
Seite 11: Materialausgleichswerte Einstellen
Es lassen sich Schlupfeigenschaften von unterschiedlichen Materialien ausgleichen. 1. Stichlänge von 5 mm einstellen. 2. Parameter t 14 21 öffnen. 3. Materialausgleichswert für obere Transportwalze (0-255) einstellen. 4. Parameter t 14 31 öffnen. 5. Materialausgleichswert für untere Transportwalze (0-255) einstellen. Zusatzanleitung 867 - 02.0 - 12/2016... -
Seite 12: Service
• 0: Bei Hubschnellverstellung bleibt die Walze mit pneumatischem Druck gesenkt • 1: Bei Hubschnellverstellung wird die Walze pneumatisch entlastet. Es wirkt nur der Druck der Feder auf das Material • 2: Permanent ohne Druck Zusatzanleitung 867 - 02.0 - 12/2016... -
Seite 13: Walzenbetrieb Einstellen
Die Leitungen der Schritt- • Leitungssanschlüsse tau- tieren beide in die falsche motoren sind vertauscht. schen. Richtung Schrittmotoren bewegen • Leitungen falsch ange- • Leitungen prüfen. sich nicht schlossen • Walzentransportantrieb • Einstellungen prüfen. nicht richtig initialisiert Zusatzanleitung 867 - 02.0 - 12/2016... -
Seite 14: Anhang
Anhang Anhang Abb. 5: Leitung Steuerung - Schrittmotor Walzentransport Zusatzanleitung 867 - 02.0 - 12/2016... - Seite 15 Anhang Abb. 6: Leitung Ventilleiste - Verteiler 867 Zusatzanleitung 867 - 02.0 - 12/2016...
- Seite 16 Anhang Abb. 7: Pneumatikplan Abb. 8: Ventilblock ① ④ ③ ② (1) - Y1.1 und Y2.1 (3) - Y2.4 (2) - Y1.2 (4) - Y3.4 Zusatzanleitung 867 - 02.0 - 12/2016...
