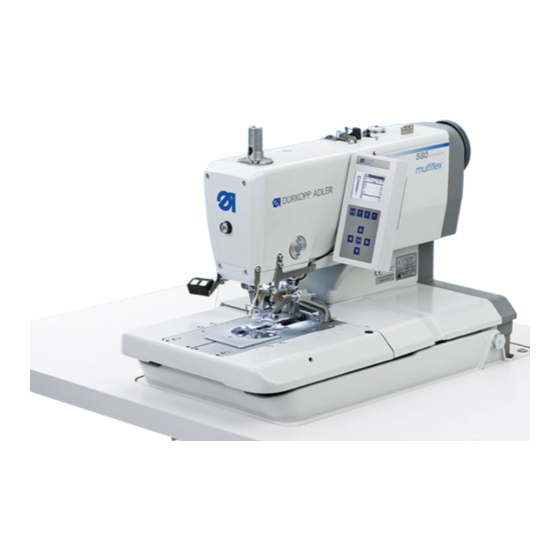

- Seite 1 580/581 Zusatzanleitung Anbau obere Gimpenführung...
- Seite 2 WICHTIG VOR GEBRAUCH SORGFÄLTIG LESEN AUFBEWAHREN FÜR SPÄTERES NACHSCHLAGEN Alle Rechte vorbehalten. Eigentum der Dürkopp Adler AG und urheberrechtlich geschützt. Jede Wiederverwendung dieser Inhalte, auch in Form von Auszügen, ist ohne vorheriges schriftliches Einverständnis der Dürkopp Adler AG verboten. Copyright © Dürkopp Adler AG 2016...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeine Informationen............3 Anbau ..................5 Gimpenführung................5 2.1.1 Gimpenführung montieren ............6 2.1.2 Magnetventilblock anschließen (559/580) ........9 2.1.3 Magnetventilblock anschließen (581) ......... 10 Gimpenführung einstellen............11 Fingerschutz und Fadenführungen montieren......12 Gimpenfaden Einfädeln .............. 13 Prüfen ..................14 Anhang .................. - Seite 4 Inhaltsverzeichnis Zusatzanleitung 580/581 - 01.0 - 06/2016...
-
Seite 5: Allgemeine Informationen
Allgemeine Informationen Allgemeine Informationen Die Unterklassen 559-151, 580-151 und 581-151 können mit einer oberen Gimpenführung nachgerüstet werden. Komponenten des Bausatzes Überprüfen Sie vor dem Einbau, ob der Lieferumfang des Bausatzes 0580 590804 korrekt ist. Materialnummer Menge Bezeichnung 0249 000136 Fadenführung 0558 000223 Gimpenführung... - Seite 6 Die Nadelfaden-Vorspannung besteht aus folgenden Teilen: • Spannungsscheibe (Teilenummer 0558 000059 A) • Spannungsfeder (Teilenummer 0558 000058 A) • Hülse (Teilenummer 0558 000061 A) • Scheibe (Teilenummer 0558 000061 B) • Zylinderschraube (Teilenummer 0558 000060 A) Zusatzanleitung 580/581 - 01.0 - 06/2016...
-
Seite 7: Anbau
Die Gimpenführung (rund) ist standardmäßig vormontiert. Bei Verwen- dung der Flachgimpe muss diese gegen die Rundgimpe getauscht wer- den. Abb. 1: Gimpenführung Reihenfolge Voraussetzungen zum Umbau: • Fingerschutz mit Bügel entfernen. • Maschinenoberteil nach hinten umlegen Zusatzanleitung 580/581 - 01.0 - 06/2016... -
Seite 8: Gimpenführung Montieren
2. Führungsblech komplett, mit Scheibe (3), Schelle (5), Scheibe (2) und Schraube (1), anschrauben. Abb. 3: Gimpenführung montieren (2) ⑥ ⑦ (6) - Blech (7) - Schraube 3. Schraube (7) anschrauben. 4. Blech (6) demontieren und das neue Blech (0580 590930) montieren. Zusatzanleitung 580/581 - 01.0 - 06/2016... - Seite 9 7. Spannungsdeckel abschrauben. HINWEIS Sachschäden möglich! Beschädigung des Schlauchs möglich. Der Schlauch darf keine beweglichen Teile berühren. 8. Schlauch (9) unter und hinter dem Bedienfeld entlang des Kabels ver- legen und mit Kabelbinder (10) verbinden. Zusatzanleitung 580/581 - 01.0 - 06/2016...
- Seite 10 9. Schlauch abschneiden, Stecknippel (12) einstecken und mit dem schwarzen Schlauch (13) (PK3) verbinden. 10. Den Schlauch (13) entlang des Schlauches (14) nach unten durch die Maschine zum Magnetventilblock verlegen. 11. Mit zwei weiteren Kabelbindern (11) fixieren. 12. Spannungsdeckel wieder anschrauben. Zusatzanleitung 580/581 - 01.0 - 06/2016...
-
Seite 11: Magnetventilblock Anschließen (559/580)
Schlauch (1) verbinden. 3. Schlauch (4) so lang abschneiden, dass er ebenfalls mit dem Y- Steckanschluss (3) verbunden werden kann. • Schläuche so verlegen, dass keine beweglichen Bauteile berührt werden • Anschlüsse auf richtigen Sitz kontrollieren Zusatzanleitung 580/581 - 01.0 - 06/2016... -
Seite 12: Magnetventilblock Anschließen (581)
Schlauch (1) verbinden. 3. Schlauch (3) so lang abschneiden, dass er ebenfalls mit dem Y- Steckanschluss (4) verbunden werden kann. • Schläuche so verlegen, dass keine beweglichen Bauteile berührt werden • Anschlüsse auf richtigen Sitz kontrollieren Zusatzanleitung 580/581 - 01.0 - 06/2016... -
Seite 13: Gimpenführung Einstellen
Abb. 8: Gimpenführung einstellen ① (1) - Gewindestift So stellen Sie die Gimpenführung ein: 1. Bei ausgeschalteter Maschine die Gimpenführung nach unten schie- ben. 2. Gewindestift (1) lösen. 3. Korrektur vornehmen. 4. Gewindestift (1) wieder festziehen. Zusatzanleitung 580/581 - 01.0 - 06/2016... -
Seite 14: Fingerschutz Und Fadenführungen Montieren
2. Mit den Schrauben (1) an den neuen Haltewinkel (2) schrauben. Abb. 10: Fingerschutz und Fadenführungen montieren (2) ③ ④ (3) - Haltewinkel (4) - Schrauben 3. Haltewinkel (3) mit den Schrauben (4) am Kopfdeckel anschrauben. Zusatzanleitung 580/581 - 01.0 - 06/2016... -
Seite 15: Gimpenfaden Einfädeln
Abb. 11: Fingerschutz und Fadenführungen montieren (3) ⑤ (5) - Fadenführungen 4. Die Fadenführungen (5) an der linken Seite des Nähkopfs anschrau- ben. 2.4 Gimpenfaden Einfädeln Den Gimpenfaden wie in den Abbildungen gezeigt einfädeln. Abb. 12: Gimpenfaden einfädeln (1) Zusatzanleitung 580/581 - 01.0 - 06/2016... -
Seite 16: Prüfen
7. Stoff einlegen, um die richtigen Höhe zu ermitteln. 8. Y03 wählen, Klammerplatten schließen, mit OK bestätigen. 9. Y04 wählen, Spreizung erfolgt, mit OK bestätigen. 10. Gimpenführung fährt automatisch nach unten. 11. Funktionstest vornehmen. Für den ausführlich beschriebenen Funktionsablauf, siehe Betriebsanleitung. Zusatzanleitung 580/581 - 01.0 - 06/2016... - Seite 17 Anbau Information Bei jedem Annähen den Gimpenfaden (1) nach vorne ziehen, damit er- beidseitig überstochen wird. Zusatzanleitung 580/581 - 01.0 - 06/2016...
-
Seite 18: Anhang
Anhang Anhang Zusatzanleitung 580/581 - 01.0 - 06/2016... - Seite 20 DÜRKOPP ADLER AG Potsdamer Str. 190 33719 Bielefeld Germany Phone: +49 (0) 521 925 00 E-Mail: service@duerkopp-adler.com www.duerkopp-adler.com...
