Aufstellanleitung
Betriebsanleitung 867 Version 02.0 - 08/2015

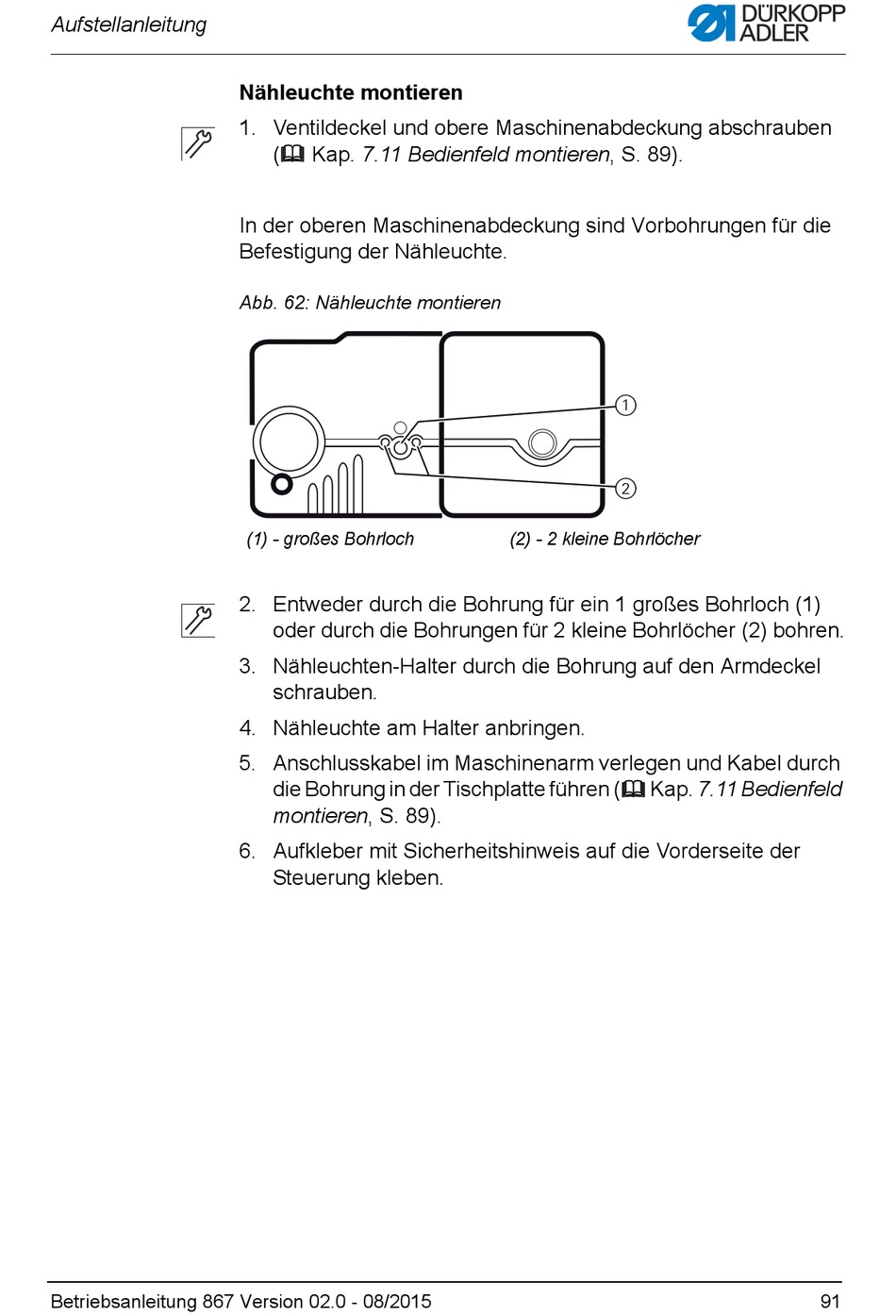

Nähleuchte montieren
1. Ventildeckel und obere Maschinenabdeckung abschrauben
( Kap. 7.11 Bedienfeld montieren, S. 89).
In der oberen Maschinenabdeckung sind Vorbohrungen für die
Befestigung der Nähleuchte.
Abb. 62: Nähleuchte montieren
(1) - großes Bohrloch
2. Entweder durch die Bohrung für ein 1 großes Bohrloch (1)
oder durch die Bohrungen für 2 kleine Bohrlöcher (2) bohren.
3. Nähleuchten-Halter durch die Bohrung auf den Armdeckel
schrauben.
4. Nähleuchte am Halter anbringen.
5. Anschlusskabel im Maschinenarm verlegen und Kabel durch
die Bohrung in der Tischplatte führen ( Kap. 7.11 Bedienfeld
montieren, S. 89).
6. Aufkleber mit Sicherheitshinweis auf die Vorderseite der
Steuerung kleben.
1
2
(2) - 2 kleine Bohrlöcher
91
