Gestell montieren

3.1 Gestellteile montieren

15
14
13
12
11
10
9
8
4
–

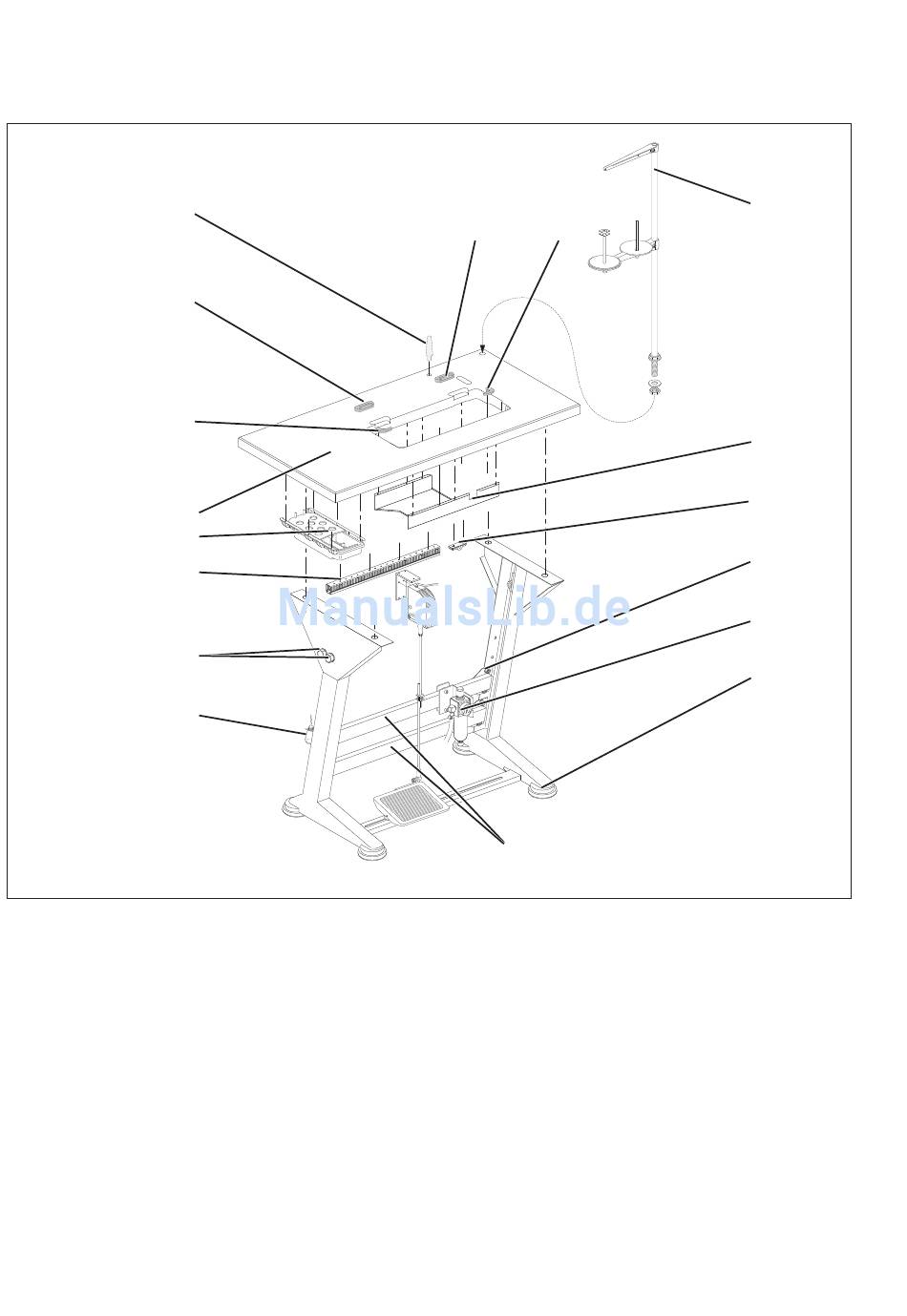

Einzelteile des Gestells, wie aus der Abbildung ersichtlich,
montieren.
–
Die beiliegenden vier Gestellfüße 6 aufschieben.
–
Schrauben 4 auf beiden Seiten der Querstreben 7 geringfügig
lösen und für einen sicheren Stand des Gestells sorgen.
Das Gestell muß mit allen vier Füßen auf dem Boden aufliegen!
–
Schrauben 4 wieder festziehen.
–
Halter 8 für die Ölkanne am linken Gestellholm anschrauben.
