2.

Transportverpackung der aufgesetzten Maschine

3.
Gestell montieren
3.1
Gestellteile montieren
4
Wenn die aufgesetzte Nähmaschine angeliefert ist, sind die folgende
Transportverpackung zu entfernen:
Sicherungsbänder und Holzleisten am Maschineoberteil und
Gestell
Sicherungsklötze und Bänder am Nähantrieb

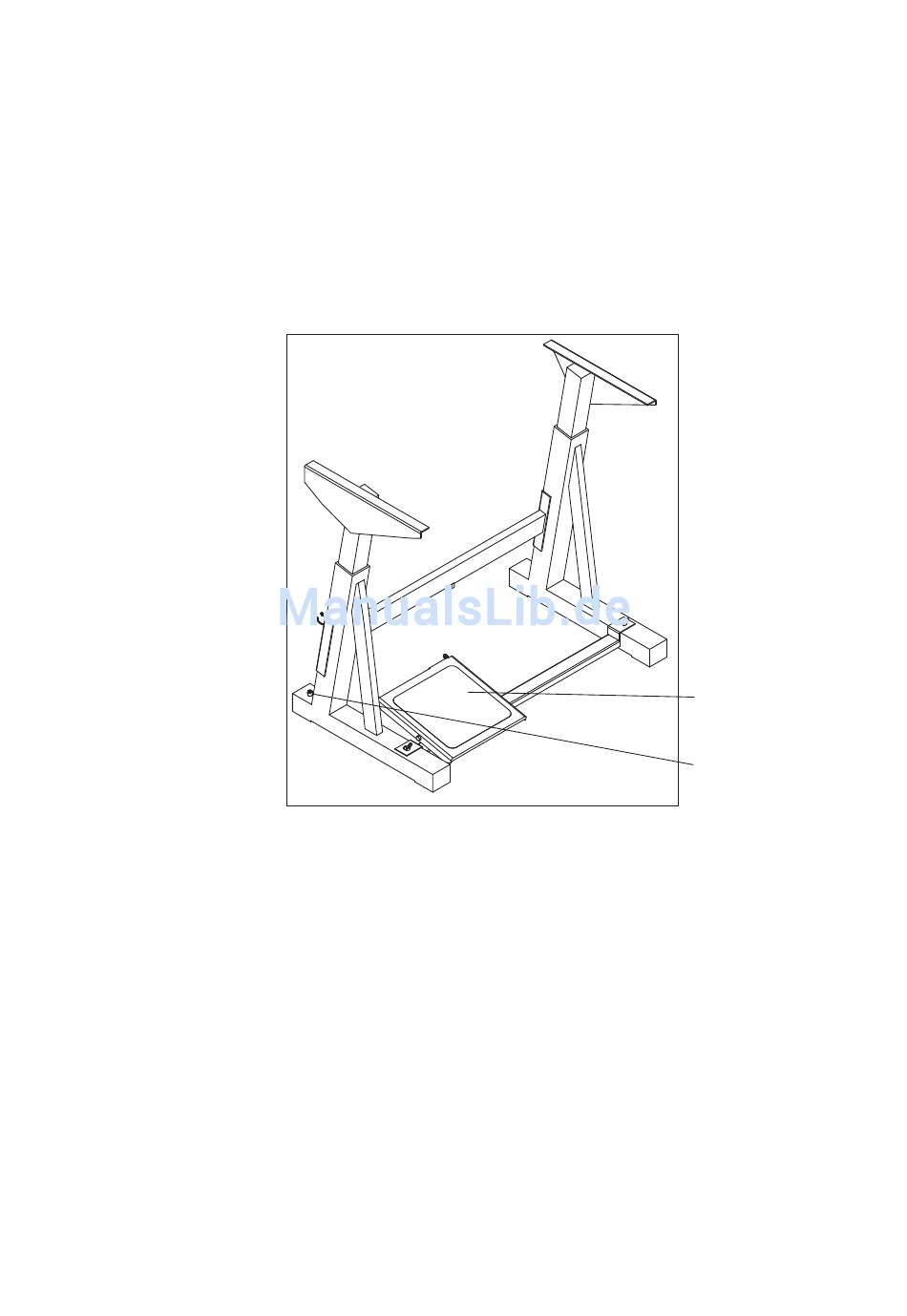

Gestellteile gemäß Abbildung montieren. Pedal (1) provisorisch
montieren. Dessen Position ist einzustellen, wenn die ganze
Maschine komplett ist.
Die Stellschraube (2) so verdrehen, dass das Gestell sicher steht.
1
2
