7.3 Gestellteile montieren

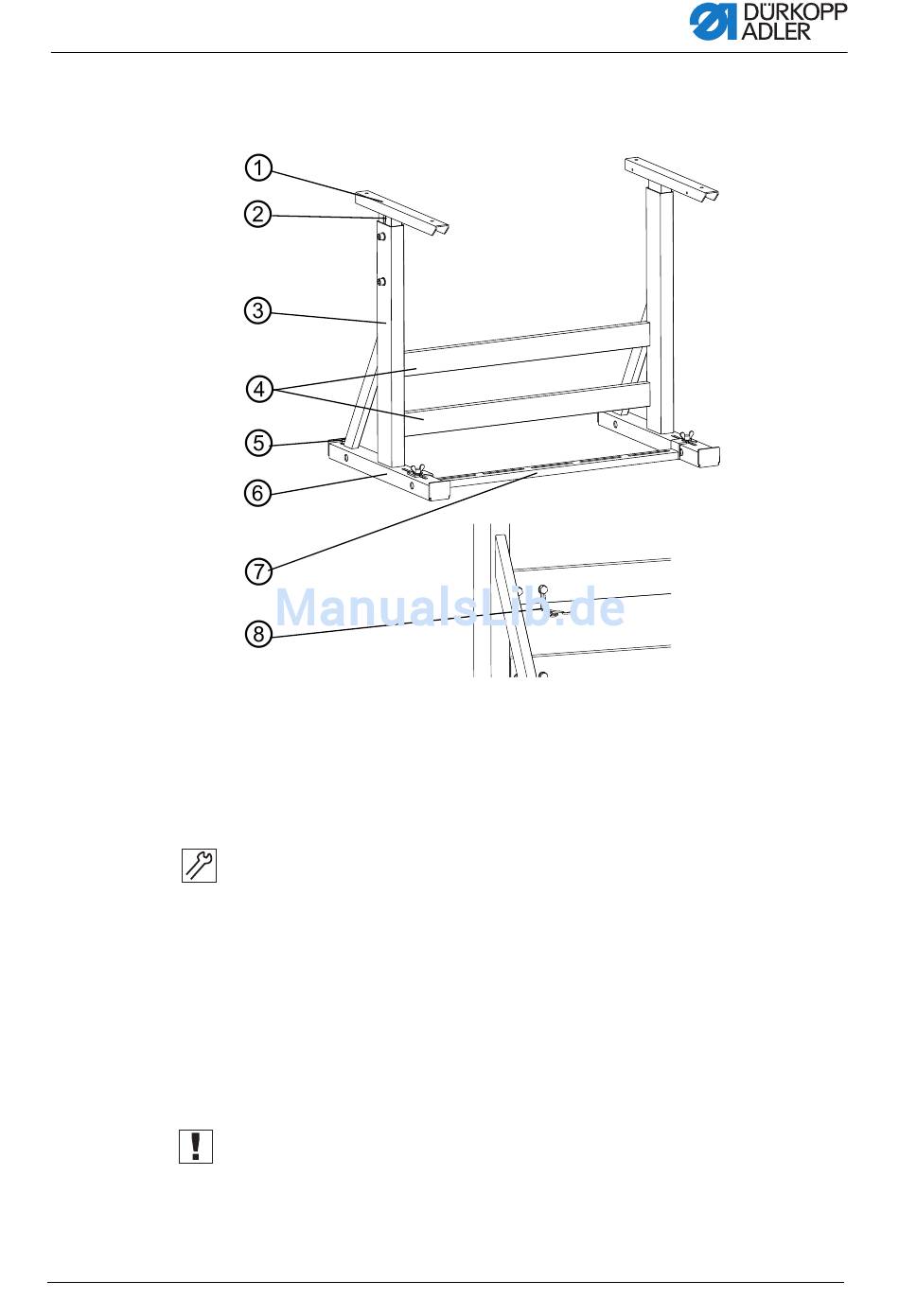

Abb. 41: Gestellteile montieren
(1) - Kopfteile der Innenholme
(2) - Innenholme
(3) - Gestellholme
(4) - Querholme
1. Querholme (4) an die Gestellholme (3) schrauben.
2. Ölkannen-Halter (8) hinten an den oberen Querholm (4)
schrauben.
3. Querstrebe (7) an die Fußstreben (6) schrauben.
4. Innenholme (2) so einsetzen, dass das längere Ende des
Kopfteils (1) sich über dem längeren Ende der Fußstreben (6)
befindet.
5. Innenholme (2) so festschrauben, dass beide Kopfteile (1) auf
gleicher Höhe sind.
6. Wichtig: Stellschraube (5) so drehen, dass das Gestell gleich-
mäßig auf dem Boden aufliegt.
(5) - Stellschraube
(6) - Fußstreben des Gestells
(7) - Querstrebe
(8) - Halter für die Ölkanne
