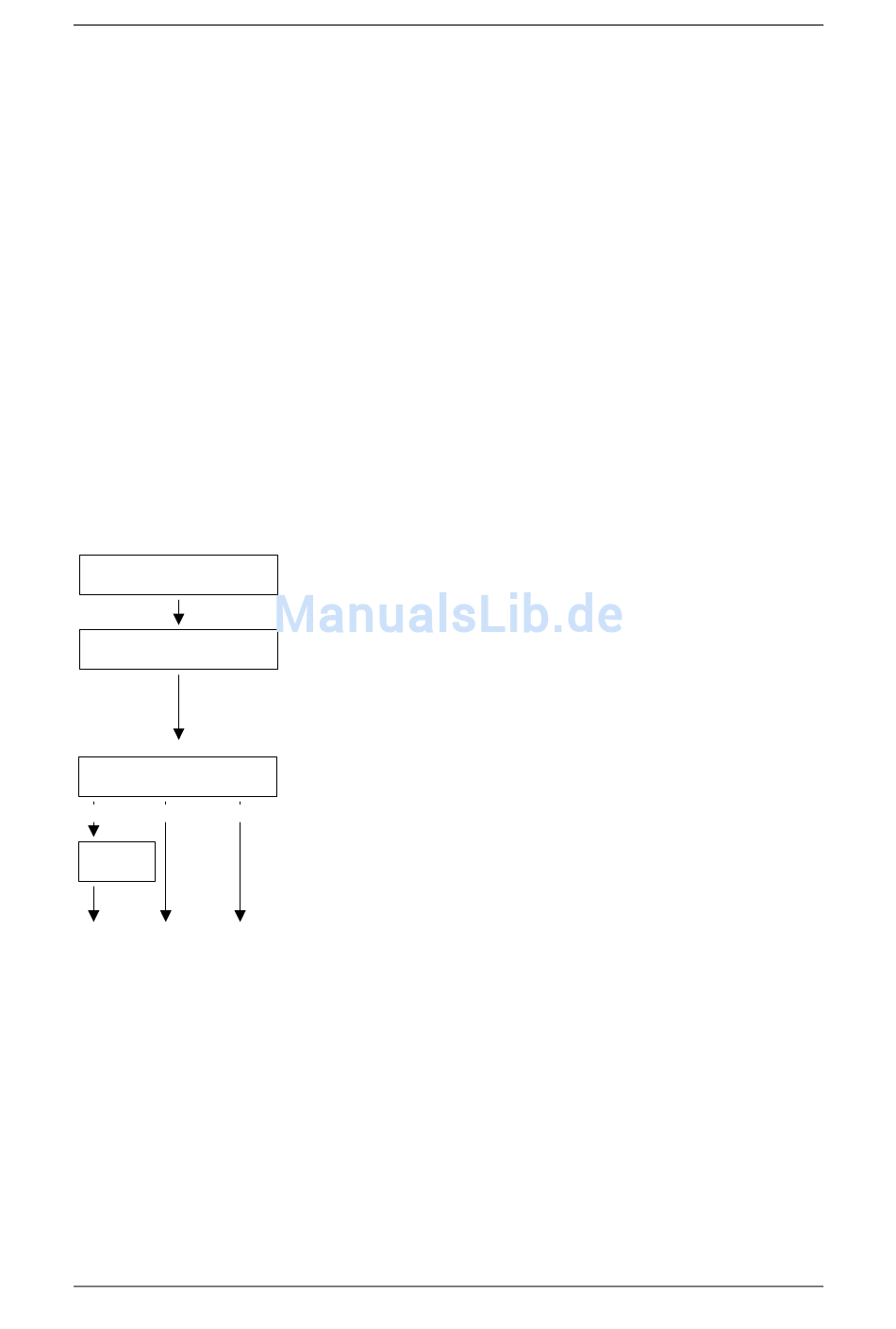

Parametrierschritte
Funktionsplan-
module
P060 = 3
P071 = ?
P095 = ?
P095=2 P095=10 P095=11
P097 = ?
9-6
Nach dem Ablaufdiagramm sind die Funktionsplanmodule
(Funktionspläne) für die in der Gerätesoftware hinterlegten
Parametermodule dargestellt. Auf den ersten Seiten befinden sich die
♦ Sollwert- und Befehlsquellen (Blatt s1 ... s83), dann die
♦ Analogausgaben und die Anzeigeparameter (Blatt a0) und die
♦ Steuerungs- und Regelungsarten (Blatt r0 ... r5).
Damit ist es möglich, sich genau die Funktionspläne
zusammenzustellen, die der gewählten Kombination von Sollwert-/
Befehlsquelle und Steuerungs-/ Regelungsart entsprechen. Sie
erhalten so eine Übersicht über die in den Geräten parametrierte
Funktionalität sowie die erforderliche Belegung der Klemmen.
Die auf den Funktionsplänen angegebenen Funktions- und
Beobachtungsparameter werden automatisch in das Anwendermenü
(P060 = 0) übernommen und können dort beobachtet bzw. geändert
werden.
Die Parameternummern des Anwendermenüs werden in P360
eingetragen.
In den Funktionsplänen wird auf die jeweiligen Funktionsplannummern
(Blatt [xxx]) der Detailpläne (im Kompendium) hingewiesen.
Menüauswahl "Schnellparametrierung"
Eingabe der Geräteanschlussspannung in V
AC-Geräte: Effektivwert der Netzanschlussspannung
DC-Geräte: Eingangsgleichspannung (Zwischenkreisspannung)
Die Eingabe ist z. B. wichtig für die Spannungsbegrenzungs-
regelung (Udmax-Regelung, P515 = 1)
Eingabe des Motortyps
2: Kompakt-Asynchronmotor 1PH7 (=1PA6)/1PL6/1PH4
10: Async./Sync. IEC (internationale Norm)
11: Async./Sync. NEMA (US-Norm)
Eingabe der Codenummer für den angeschlossenen Motor
der Reihe 1PH7(=1PA6)/1PL6/1PH4
(Liste siehe Schnellparametrierung)
(die Automatische Parametrierung wird durchgeführt,
sobald P095 = 2 und P097 > 0 eingestellt wird)
