Anschließen

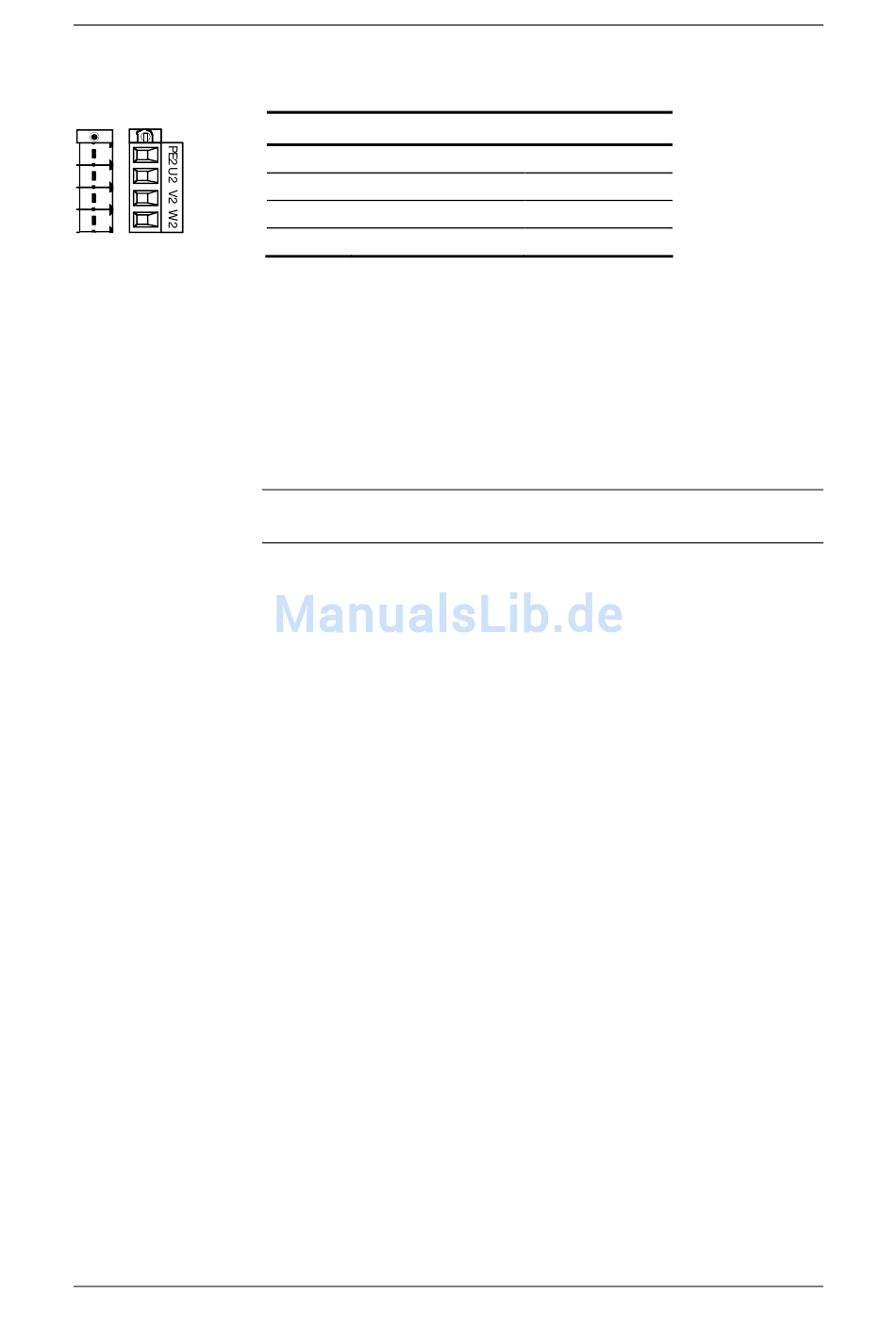

X2 - Motoranschluss
VORSICHT
7-6
Der Motoranschluss befindet sich auf der Unterseite des Gerätes.
Klemme Bedeutung
PE2 Schutzleiteranschluss
U2 Phase U2 / T1
V2 Phase V2 / T2
W2 Phase W2 / T3
anschließbarer Querschnitt: 4 mm
Die Klemme PE2 befindet sich im eingebauten Zustand vorne.
Tabelle 7-2 Motoranschluss
Die Motorleitungen müssen Sie nach VDE 298 Teil 2 dimensionieren.
Nach der Montage des Steckers muss der Schirm des Motorkabels
großflächig am Schirmblech befestigt werden.
Der Stecker ist am Gehäuse festzuschrauben (Rüttelfestigkeit und
Schutz gegen unbeabsichtigtes Abziehen).
Bereich
3 AC 0 V - 480 V
3 AC 0 V - 480 V
3 AC 0 V - 480 V
²
(AWG 10), mehrdrähtig
