Stromversorgung
PELV
-F1
DC
24 V
-F2
Siemens AG
6SE7087-6KP60
SIMOVERT MASTERDRIVES
-X9
2
1
-X100
33
Steuer-
elektronik
34
-X100
33
Steuer-
elektronik
34
-X100
33
Steuer-
elektronik
34
-X100
33
Steuer-
elektronik
34
-X100
33
Steuer-
elektronik
34

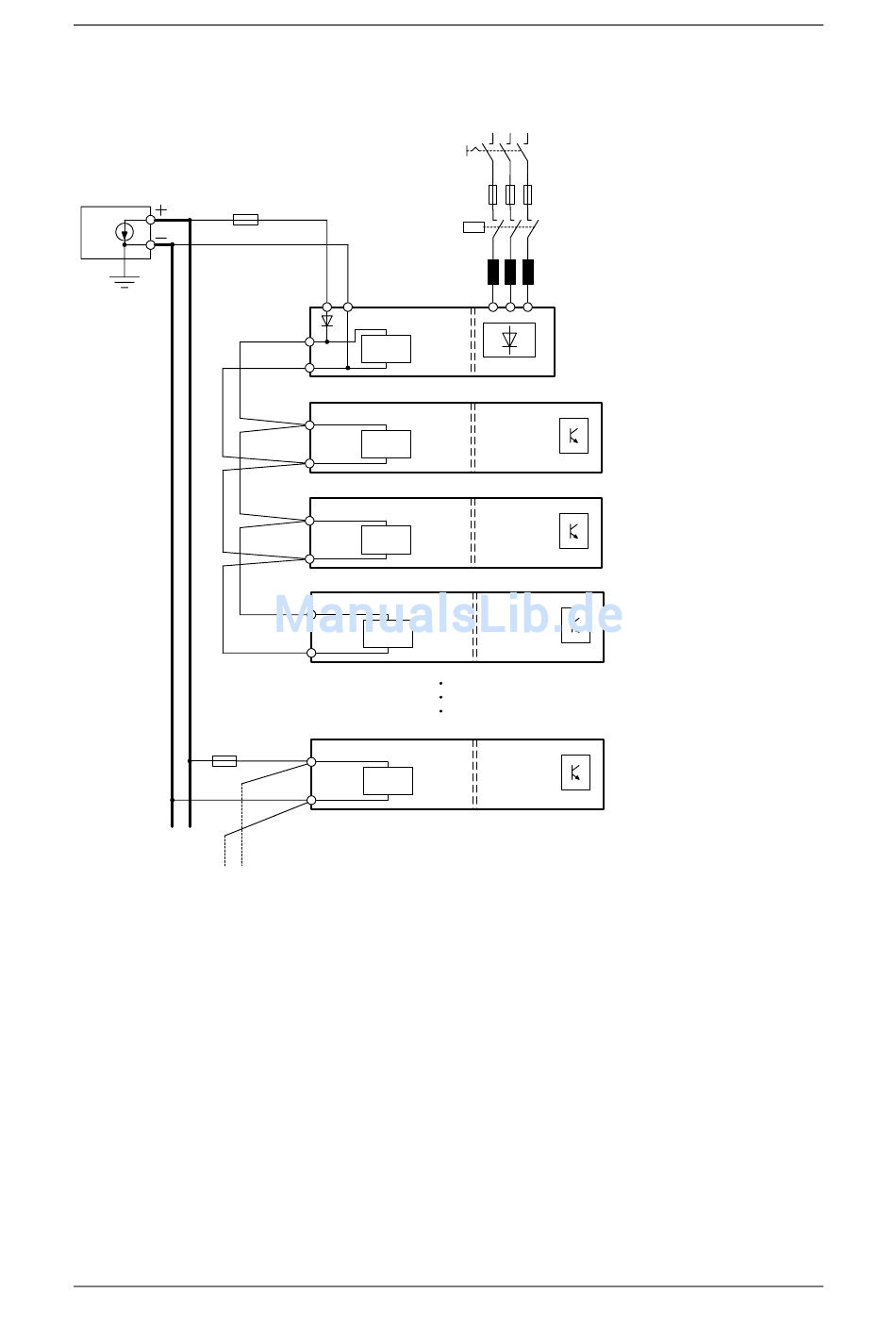

Bild 7-4
Mehrmotorenantrieb mit Einspeiseeinheit und Wechselrichtern
Betriebsanleitung
3AC
380 - 480 V
-K1
U1 V1 W1
Einspeiseeinheit
Wechselrichter
1.1
Wechselrichter
1.2
Wechselrichter
1.3
Wechselrichter
2.1
Anschließen
7-9
