Siemens simovert masterdrives Betriebsanleitung Seite 29
(dc-ac) bauform kompakt plus
Vorschau ausblenden
Andere Handbücher für simovert masterdrives:
- Betriebsanleitung (438 Seiten) ,
- Sicherheits- und anwendungshinweise (17 Seiten) ,
- Betriebsanleitung (191 Seiten)
Inhaltsverzeichnis
Werbung
Verfügbare Sprachen
Verfügbare Sprachen
06.2005
Zwischenkreis-
verschienung X3
Sicherer Halt (Option) X533
PMU
externe DC24 V Versorgung,
RS485 (USS) X100
Busabschluss-
widerstand (USS) S1
Klemmenleiste X101
RS232/RS485 (USS) X103
Motoranschluss X2
Siemens AG
6SE7087-6KP60
SIMOVERT MASTERDRIVES
SIEMENS
P
A
S1
X101
B
X103
C
Bild 7-2

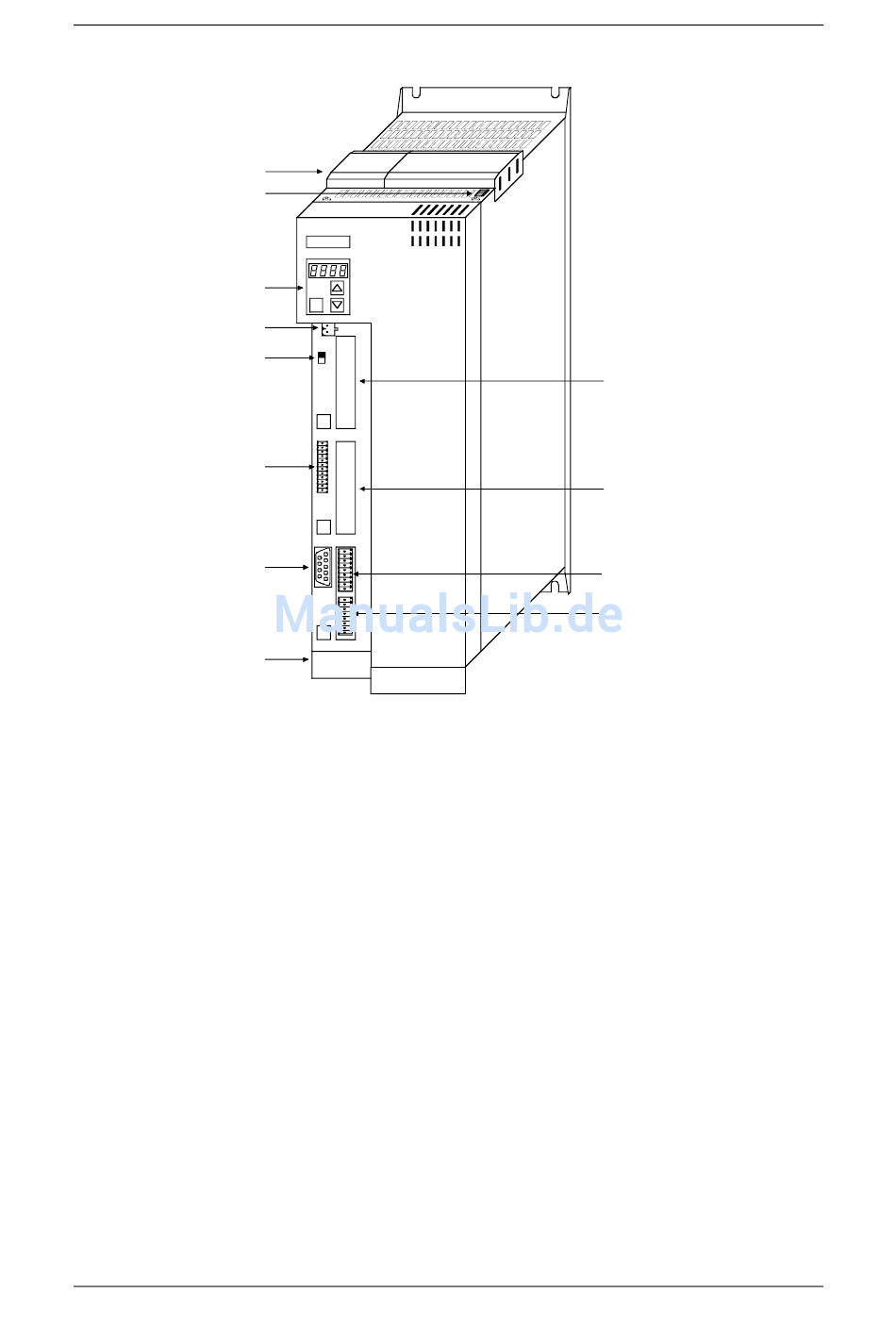

Anschlussübersicht Gehäusebreite 135 mm
Betriebsanleitung
PE3
−
+
Slot A
Slot B
Klemmenleiste
X102
Geberanschluss
X104
Anschließen
7-3
