Schalterein-
stellungen
Siemens AG 6SE7087-6KP60
SIMOVERT MASTERDRIVES
Schalter Bedeutung
S3 (4,5,6) AI2: Umschaltung Strom-/Spannungseingang
• •
Brücke 5,6 Spannungseingang
• •
Brücke 4,5 Stromeingang
S4 (1,2,3) AO2: Umschaltung Strom-/Spannungsausgang
• •
Brücke 1,2 Spannungsausgang
• •
Brücke 2,3 Stromausgang
Zum Einstellen der Schalter S3 und S4 ist bei Gerätebreite bis 90 mm
die Seitenwand des Gerätes zu entfernen, bei Gerätebreite ab 90 mm
der Frontdeckel, siehe Kapitel 5.2 "Montage von Optionsbaugruppen".
CU
S3
S4

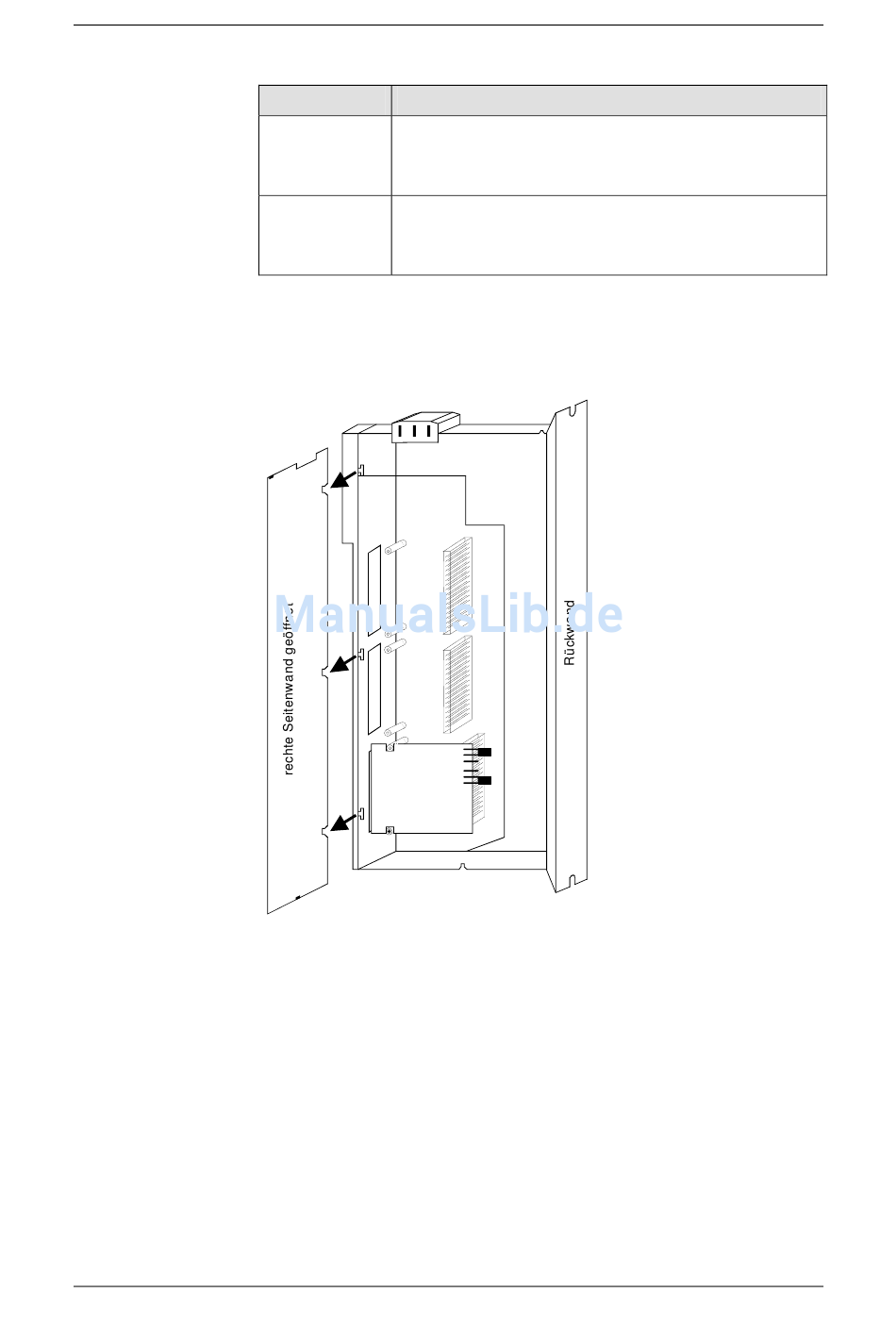

Bild 7-6 Schaltereinstellung S3, S4
Betriebsanleitung
(Werkseinstellung)
(Werkseinstellung)
PBI
6
4
3
1
