X101 -
Steuerklemmleiste
WARNUNG
Siemens AG 6SE7087-6KP60
SIMOVERT MASTERDRIVES
Auf der Steuerklemmleiste befinden sich die folgenden Anschlüsse:
♦ 4 kombinierte digitale Ein- und Ausgänge
♦ 2 zusätzliche digitale Eingänge
♦ 1 analoger Eingang
♦ 1 analoger Ausgang
♦ 24 V Hilfsspannungsversorgung (max. 60 mA, nur Ausgang!) für die
Eingänge
Werden die Digitaleingänge mit einer externen 24 V-Spannungsquelle
versorgt, muss diese auf die Masse X101.2 bezogen werden. Die
Klemme X101.1 (P24 AUX) darf dabei nicht mit der externen
24 V-Versorgung verbunden werden.

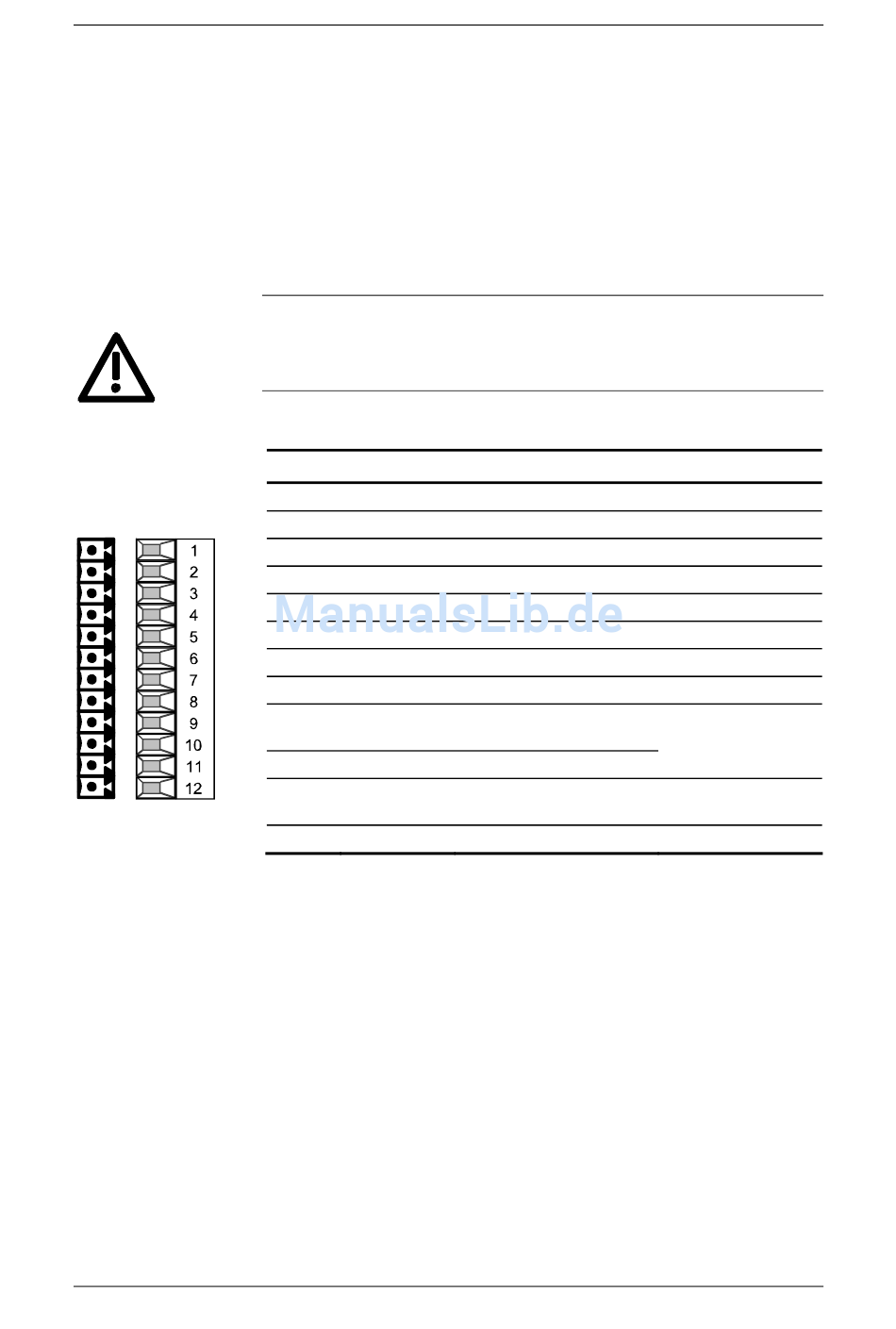

Klemme Bezeichnung
1 P24 AUX
2 M24 AUX
3 DIO1
4 DIO2
5 DIO3
6 DIO4
7 DI5
8 DI6
9 AI+
10 AI−
11 AO
12 M AO
anschließbarer Querschnitt: 0,14 mm² bis 1,5 mm² (AWG 16)
Klemme 1 befindet sich im eingebauten Zustand oben.
Tabelle 7-7 Steuerklemmleiste
Bei den Digitaleingängen werden Pegel unter 3 V als Low und Pegel
über 13 V als High erkannt.
Betriebsanleitung
Bedeutung
Hilfsspannungsversorgung
Bezugspotential
digitaler Ein-/Ausgang 1
digitaler Ein-/Ausgang 2
digitaler Ein-/Ausgang 3
digitaler Ein-/Ausgang 4
digitaler Eingang 5
digitaler Eingang 6
analoger Eingang +
analoger Eingang −
analoger Ausgang
Masse analoger Ausgang
Anschließen
Bereich
DC 24 V / 60 mA
0 V
24 V, 10 mA / 20 mA
24 V, 10 mA / 20 mA
24 V, 10 mA / 20 mA
24 V, 10 mA / 20 mA
24 V, 10 mA
24 V, 10 mA
11 Bit + Vz
Differenzeingang:
Ω
± 10 V / Ri = 40 k
10 Bit + Vz
± 10 V / 5 mA
