Handbuch
7.2
Arbeiten mit verschiedenen Sollwerten
Auf den nachfolgenden Seiten werden Beispiele für den Betrieb mit verschiedenen Sollwerten
gezeigt. Die Darstellung erfolgt als Funktionsdiagramm über der Zeitachse mit Angabe der
Umschaltfunktion/Binäreingang. Als Umschaltfunktion werden je nach Beispiel verwendet:
-
die Intern-/Externtaste (13) (Umschaltung an der Gerätefront)
-
Steuersignal CB, Zuweisung über Strukturschalter S23 (Umschaltung von extern)
-
Steuersignal PU in Verbindung mit CB, Zuweisung über Strukturschalter S34 und S23
Die neben den Beispielen genannten Strukturschalter sind für die dargestellten Funktionen un-
bedingt in die angegebenen Schalterstellungen zu bringen. Nicht angeführte Strukturschalter
sind in Werkseinstellung.
Beispiel 1
Die Umschaltung von Sollwert w1 auf Sollwert w2 erfolgt durch die Umschalttaste Sollwert in-
tern/extern (13). Der wirksame Sollwert wird auf der Digitalanzeige SP-W (2) angezeigt, wobei
mit der Umschalttaste (6) zwischen der Anzeige von w (wirksam) und y gewählt werden kann.
Bei S88 = 1/3 kann über die Umschalttaste (6) auch der nicht wirksame Sollwert angezeigt wer-
den. Bei Anzeige des wirksamen Sollwertes zeigt die Meldeleuchte w (5) Dauerlicht, bei An-
zeige des nicht wirksamen Sollwertes zeigt die Meldeleuchte w (5) Blinklicht.
Der angezeigte Sollwert kann über die Eingabetasten (7), (8) eingestellt werden.
S1 = 0
S23 = 8
S46 = 1
S43 = 2
S88 = 2
Int
CB = 1 = High

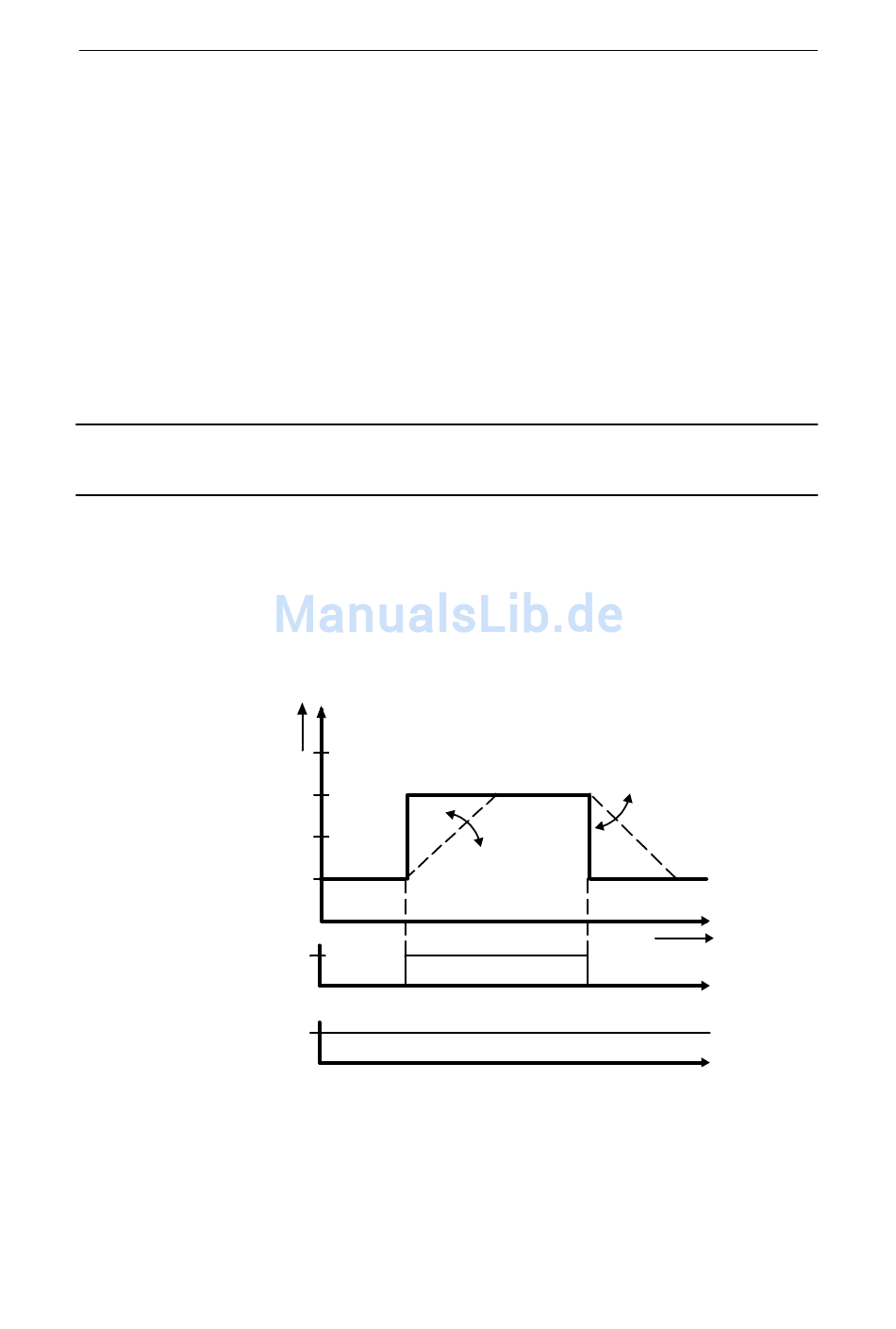

Bild 7-1
Sollwertverlauf mit und ohne Sollwertrampe (gemäß Beispiel 3)
SIPART DR19
C73000-B7400-C142-08
Zwei-Sollwerte-Betrieb beim Festwertregler (Umschal-
tung an der Gerätefront) (siehe Kapitel 3.4.2, S. 64)
w
= w
(an der Front einstellbar)
1
i1
w (%)
w
= w
(an der Front einstellbar)
2
i2
tS = Sollwertrampe
100
w
i1
0
Hi
Lo
Hi
Lo
7
Anwendungsbeispiele zur Projektierung des Reglers
7.2
Arbeiten mit verschiedenen Sollwerten
w
i2
tS
tS
t
213
