5 Aufstellung/Einbau

5.5.2 Doppelanlagen: Pumpenaggregat aufstellen

5.5.2.1 Druckrohr montieren

715
412.02
700

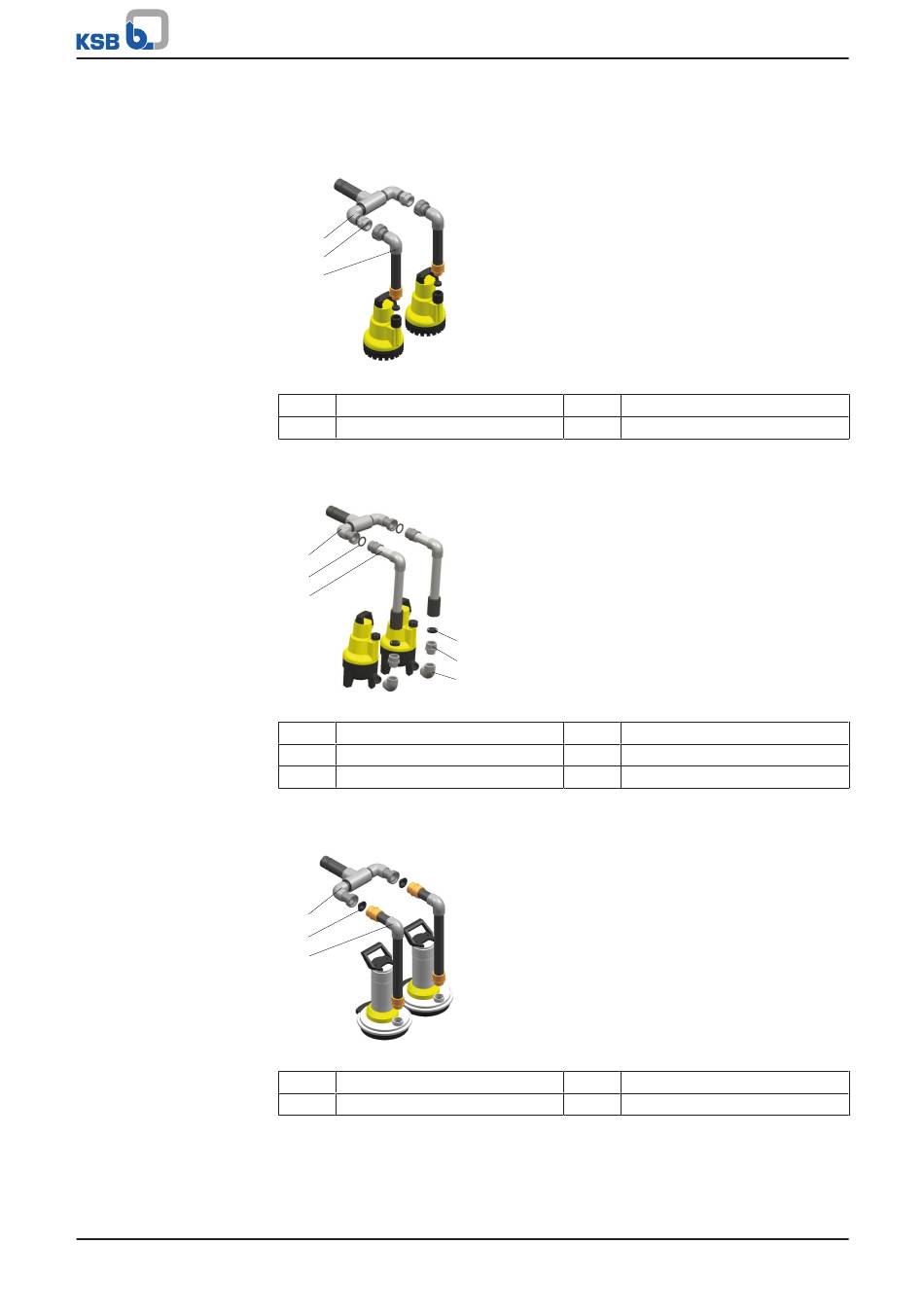

Abb. 34: Druckrohr montieren
412.02 O-Ring (2×)
700 Druckleitung (2×)
1. Arretierscheibe für Schwimmerschalter einbauen.
715
411
700
Abb. 35: Druckrohr montieren
411 Dichtring (2×)
700 Druckleitung (2×)
715 Hosenrohr
1. Arretierscheibe für Schwimmerschalter einbauen.
715
854
700
Abb. 36: Druckrohr montieren
700 Druckleitung (2×)
715 Hosenrohr
Ama-Drainer-Box
715 Hosenrohr
747
720
731.02
720 Doppelnippel reduziert (2×)
731.02 Rohrverschraubung (2×)
747 Rückschlagklappe
854 Rückflusssperre (2×)
