Doppelanlagen
(DN 50)
Einzelanlagen und
Doppelanlagen
16)
Lösungsmittelfrei und weichmacherfrei, z. B. R+F Optiline.

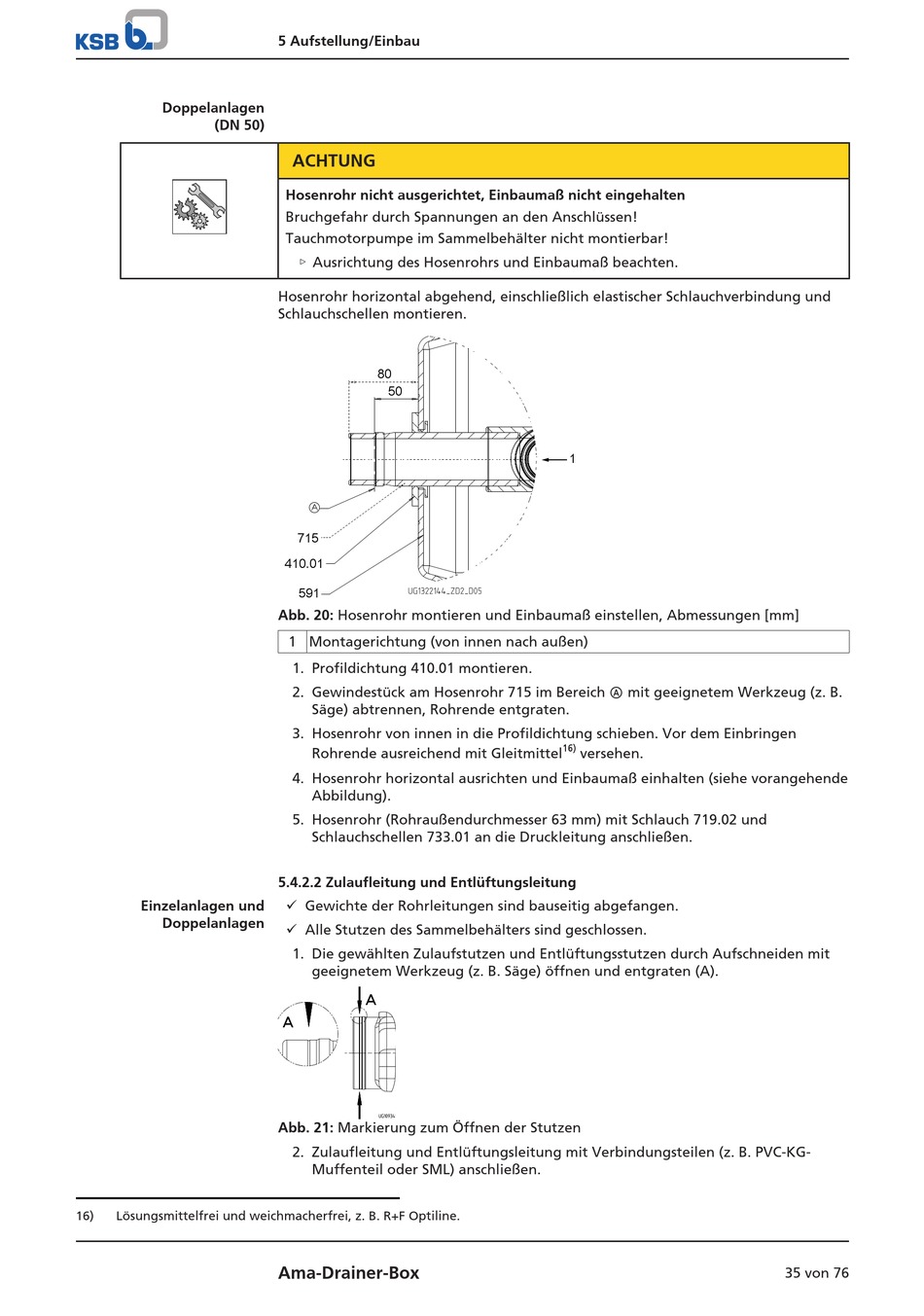

5 Aufstellung/Einbau
ACHTUNG
Hosenrohr nicht ausgerichtet, Einbaumaß nicht eingehalten
Bruchgefahr durch Spannungen an den Anschlüssen!
Tauchmotorpumpe im Sammelbehälter nicht montierbar!
▷ Ausrichtung des Hosenrohrs und Einbaumaß beachten.
Hosenrohr horizontal abgehend, einschließlich elastischer Schlauchverbindung und
Schlauchschellen montieren.
80
50
Ⓐ
715
410.01
591
Abb. 20: Hosenrohr montieren und Einbaumaß einstellen, Abmessungen [mm]
1 Montagerichtung (von innen nach außen)
1. Profildichtung 410.01 montieren.
2. Gewindestück am Hosenrohr 715 im Bereich Ⓐ mit geeignetem Werkzeug (z. B.
Säge) abtrennen, Rohrende entgraten.
3. Hosenrohr von innen in die Profildichtung schieben. Vor dem Einbringen
Rohrende ausreichend mit Gleitmittel
4. Hosenrohr horizontal ausrichten und Einbaumaß einhalten (siehe vorangehende
Abbildung).
5. Hosenrohr (Rohraußendurchmesser 63 mm) mit Schlauch 719.02 und
Schlauchschellen 733.01 an die Druckleitung anschließen.
5.4.2.2 Zulaufleitung und Entlüftungsleitung
ü Gewichte der Rohrleitungen sind bauseitig abgefangen.
ü Alle Stutzen des Sammelbehälters sind geschlossen.
1. Die gewählten Zulaufstutzen und Entlüftungsstutzen durch Aufschneiden mit
geeignetem Werkzeug (z. B. Säge) öffnen und entgraten (A).
A
A
Abb. 21: Markierung zum Öffnen der Stutzen
2. Zulaufleitung und Entlüftungsleitung mit Verbindungsteilen (z. B. PVC-KG-
Muffenteil oder SML) anschließen.
Ama-Drainer-Box
1
16)
versehen.
35 von 76
