5 Aufstellung/Einbau

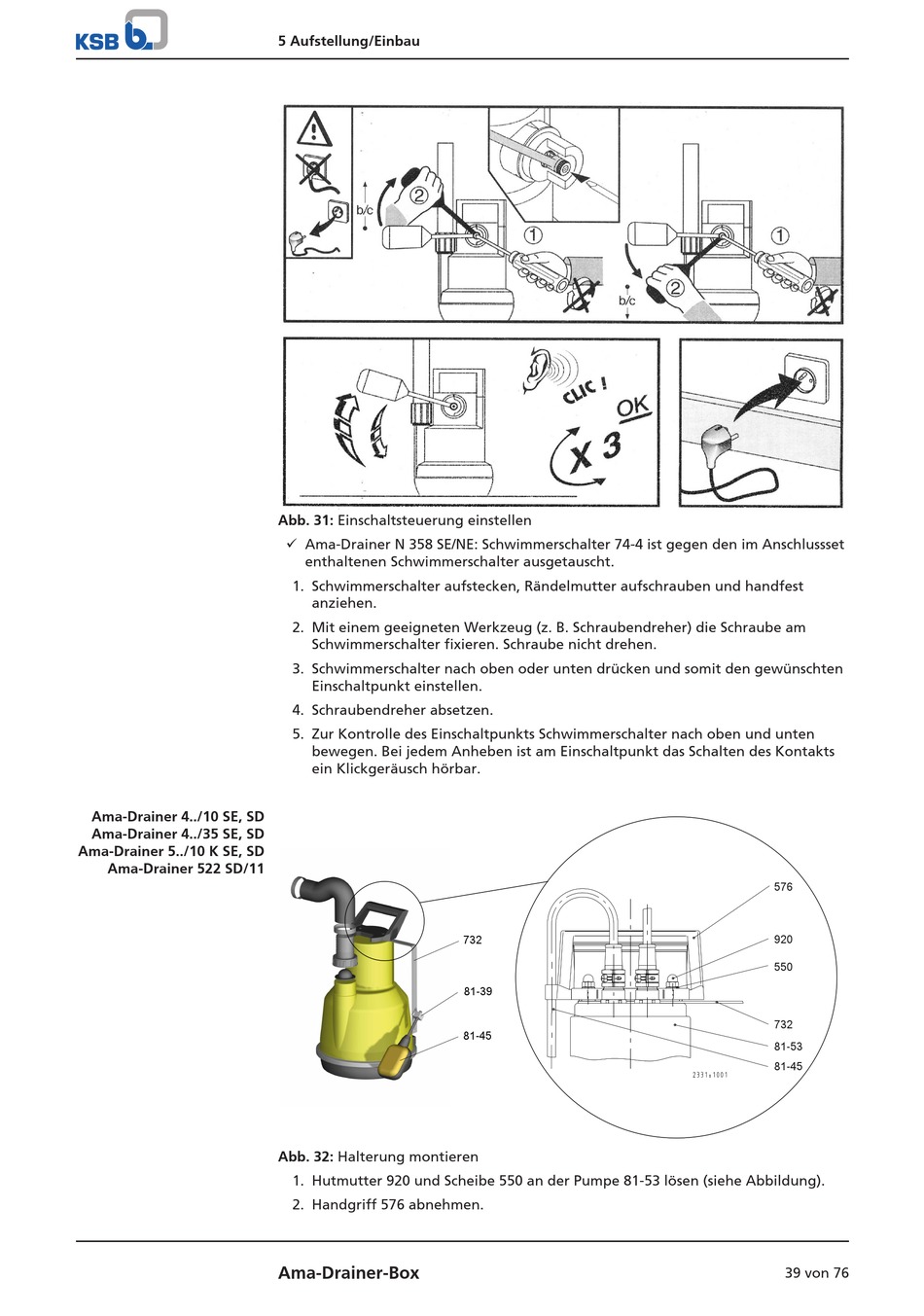

Abb. 31: Einschaltsteuerung einstellen
ü Ama-Drainer N 358 SE/NE: Schwimmerschalter 74-4 ist gegen den im Anschlussset
enthaltenen Schwimmerschalter ausgetauscht.
1. Schwimmerschalter aufstecken, Rändelmutter aufschrauben und handfest
anziehen.
2. Mit einem geeigneten Werkzeug (z. B. Schraubendreher) die Schraube am
Schwimmerschalter fixieren. Schraube nicht drehen.
3. Schwimmerschalter nach oben oder unten drücken und somit den gewünschten
Einschaltpunkt einstellen.
4. Schraubendreher absetzen.
5. Zur Kontrolle des Einschaltpunkts Schwimmerschalter nach oben und unten
bewegen. Bei jedem Anheben ist am Einschaltpunkt das Schalten des Kontakts
ein Klickgeräusch hörbar.
Abb. 32: Halterung montieren
1. Hutmutter 920 und Scheibe 550 an der Pumpe 81-53 lösen (siehe Abbildung).
2. Handgriff 576 abnehmen.
Ama-Drainer-Box
732
81-39
81-45
576
920
550
732
81-53
81-45
