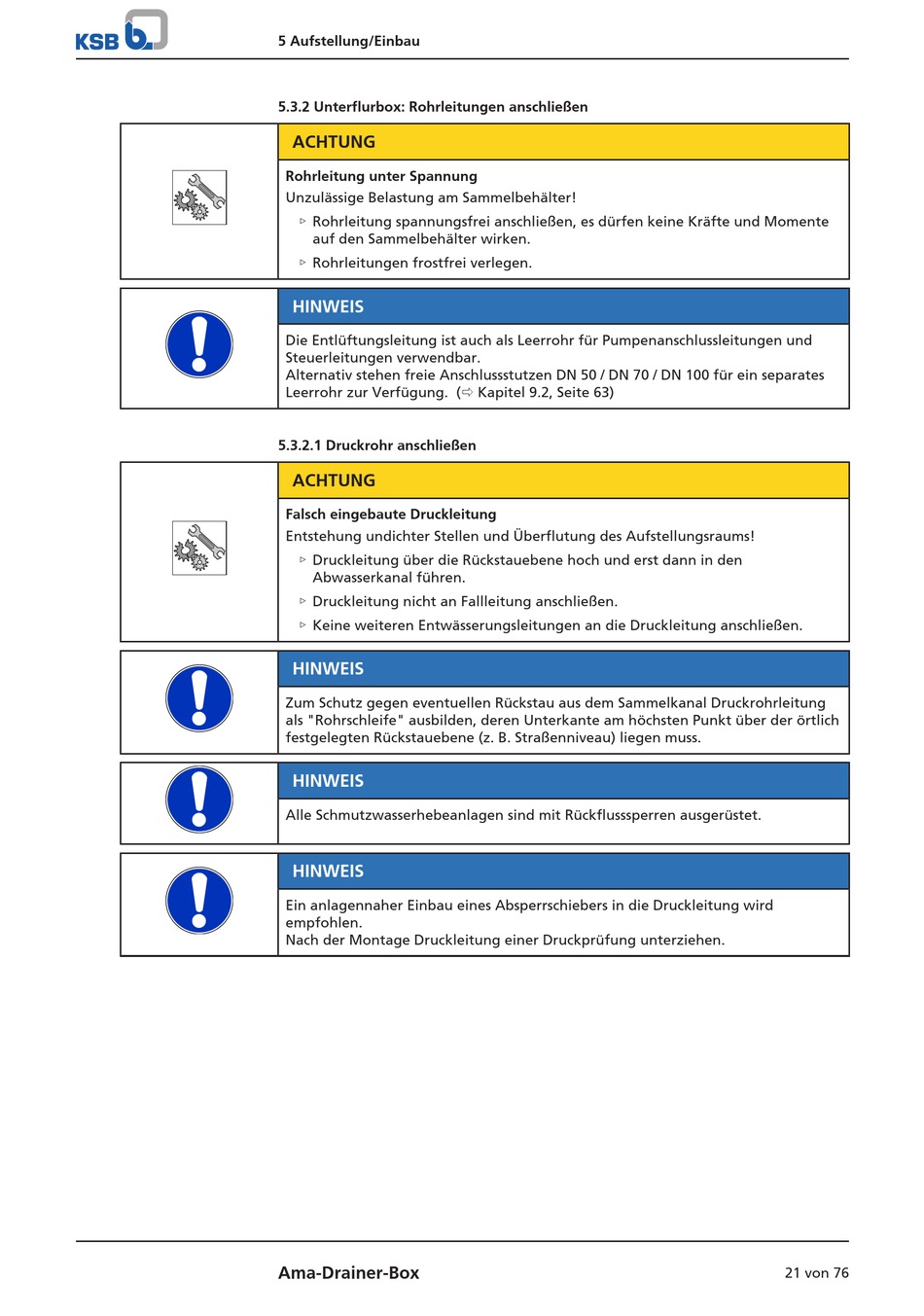

5 Aufstellung/Einbau
5.3.2 Unterflurbox: Rohrleitungen anschließen
ACHTUNG
Rohrleitung unter Spannung
Unzulässige Belastung am Sammelbehälter!
▷ Rohrleitung spannungsfrei anschließen, es dürfen keine Kräfte und Momente
auf den Sammelbehälter wirken.
▷ Rohrleitungen frostfrei verlegen.
HINWEIS
Die Entlüftungsleitung ist auch als Leerrohr für Pumpenanschlussleitungen und
Steuerleitungen verwendbar.
Alternativ stehen freie Anschlussstutzen DN 50 / DN 70 / DN 100 für ein separates
Leerrohr zur Verfügung. (ð Kapitel 9.2, Seite 63)
5.3.2.1 Druckrohr anschließen
ACHTUNG
Falsch eingebaute Druckleitung
Entstehung undichter Stellen und Überflutung des Aufstellungsraums!
▷ Druckleitung über die Rückstauebene hoch und erst dann in den
Abwasserkanal führen.
▷ Druckleitung nicht an Fallleitung anschließen.
▷ Keine weiteren Entwässerungsleitungen an die Druckleitung anschließen.
HINWEIS
Zum Schutz gegen eventuellen Rückstau aus dem Sammelkanal Druckrohrleitung
als "Rohrschleife" ausbilden, deren Unterkante am höchsten Punkt über der örtlich
festgelegten Rückstauebene (z. B. Straßenniveau) liegen muss.
HINWEIS
Alle Schmutzwasserhebeanlagen sind mit Rückflusssperren ausgerüstet.
HINWEIS
Ein anlagennaher Einbau eines Absperrschiebers in die Druckleitung wird
empfohlen.
Nach der Montage Druckleitung einer Druckprüfung unterziehen.
Ama-Drainer-Box
21 von 76
