5 Aufstellung/Einbau
Dichtungsflansch DF 630
1
2
3
4
5
6
7
8
9

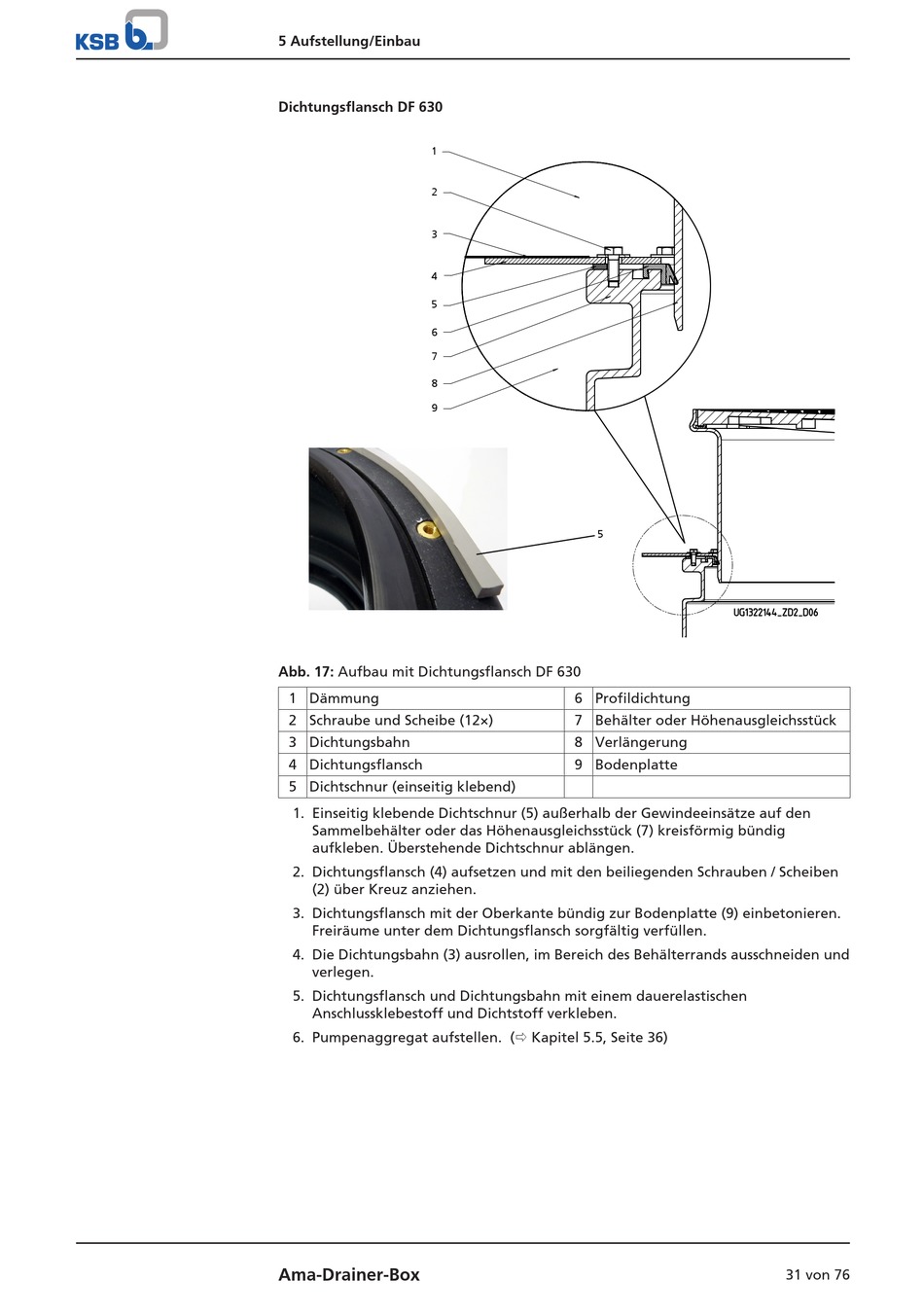

Abb. 17: Aufbau mit Dichtungsflansch DF 630
1 Dämmung
2 Schraube und Scheibe (12×)
3 Dichtungsbahn
4 Dichtungsflansch
5 Dichtschnur (einseitig klebend)
1. Einseitig klebende Dichtschnur (5) außerhalb der Gewindeeinsätze auf den
Sammelbehälter oder das Höhenausgleichsstück (7) kreisförmig bündig
aufkleben. Überstehende Dichtschnur ablängen.
2. Dichtungsflansch (4) aufsetzen und mit den beiliegenden Schrauben / Scheiben
(2) über Kreuz anziehen.
3. Dichtungsflansch mit der Oberkante bündig zur Bodenplatte (9) einbetonieren.
Freiräume unter dem Dichtungsflansch sorgfältig verfüllen.
4. Die Dichtungsbahn (3) ausrollen, im Bereich des Behälterrands ausschneiden und
verlegen.
5. Dichtungsflansch und Dichtungsbahn mit einem dauerelastischen
Anschlussklebestoff und Dichtstoff verkleben.
6. Pumpenaggregat aufstellen. (ð Kapitel 5.5, Seite 36)
Ama-Drainer-Box
5
6 Profildichtung
7 Behälter oder Höhenausgleichsstück
8 Verlängerung
9 Bodenplatte
