KSB Ama-Drainer-Box Montageanleitung Seite 37

Ama-Drainer 4../10 SE, SD
Ama-Drainer 4../35 SE, SD
5 Aufstellung/Einbau
733.12
719.01
733.12
720.02
854
720.03

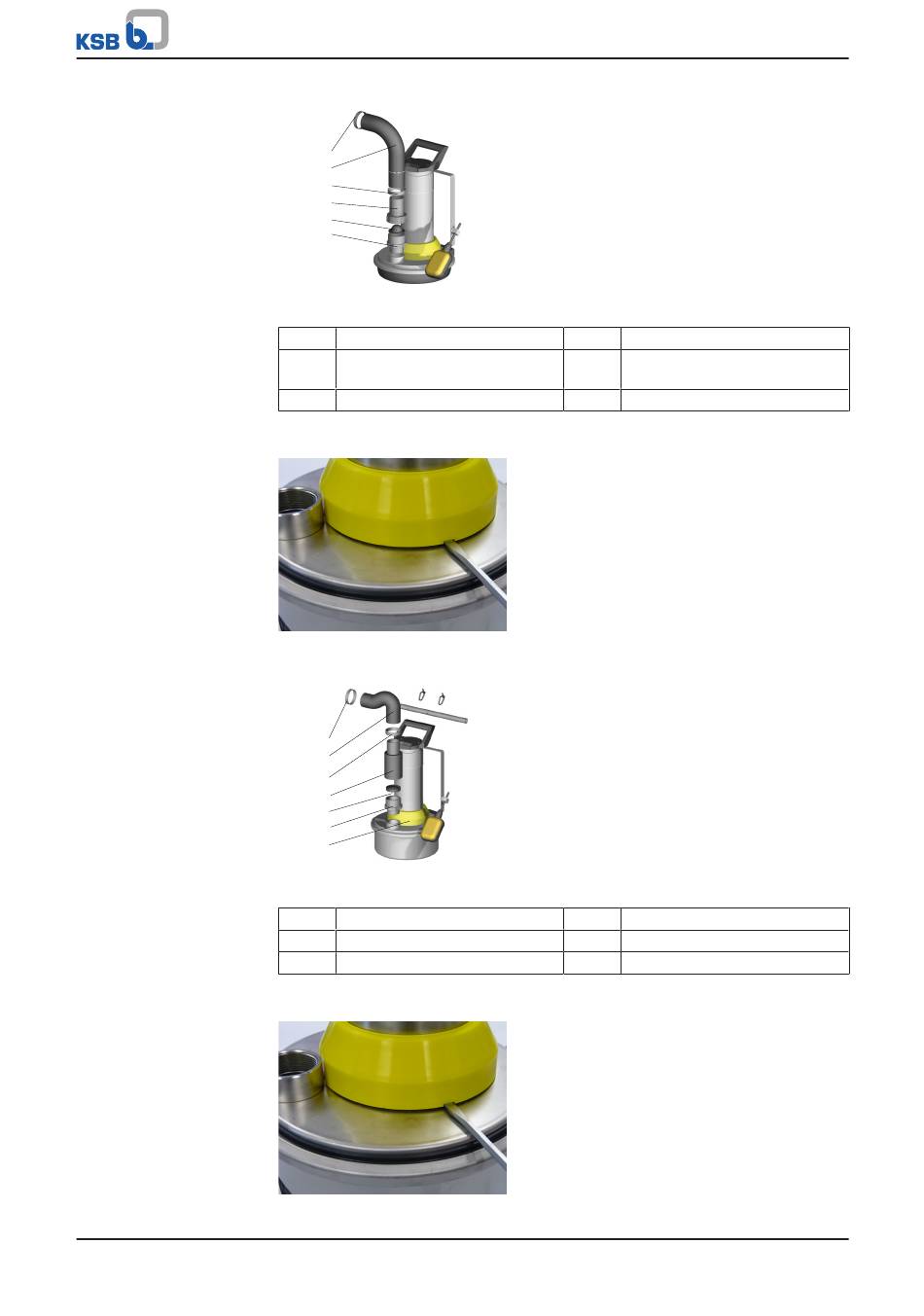

Abb. 25: Druckrohr montieren
719.01 Schlauch
720.02 Schlauchtülle mit
Überwurfmutter
720.03 Doppelnippel reduziert
1. Geeignetes Werkzeug in die Aussparungen des Schutzmantels 13-16 maximal
2 mm einstecken, hochhebeln und entfernen.
Abb. 26: Schutzmantel entfernen
733.12
719.01
733.12
03-40
747
720.03
13-16
Abb. 27: Druckrohr montieren
03-40 Klappengehäuse
13-16 Schutzmantel
719.01 Schlauch
1. Geeignetes Werkzeug in die Aussparungen des Schutzmantels 13-16 maximal
2 mm einstecken, hochhebeln und entfernen.
Abb. 28: Schutzmantel entfernen
Ama-Drainer-Box
733.12 Schlauchschelle (2×)
854 Rückflusssperre
720.03 Doppelnippel reduziert
733.12 Schlauchschelle (2×)
747 Rückschlagklappe
37 von 76
