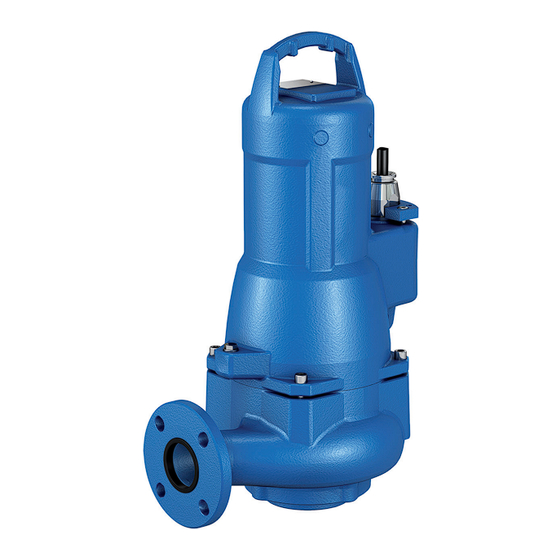

Amarex KRT
Dual Voltage
Umbau von 230 V auf 460 V
Zusatzbetriebsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für KSB Amarex KRT Serie

Inhaltszusammenfassung für KSB Amarex KRT Serie

  • Seite 1 Amarex KRT Dual Voltage Umbau von 230 V auf 460 V Zusatzbetriebsanleitung...
  • Seite 2 Impressum Zusatzbetriebsanleitung Amarex KRT Originalbetriebsanleitung Alle Rechte vorbehalten. Inhalte dürfen ohne schriftliche Zustimmung des Herstellers weder verbreitet, vervielfältigt, bearbeitet noch an Dritte weitergegeben werden. Generell gilt: Technische Änderungen vorbehalten. © KSB SE & Co. KGaA, Frankenthal 11.05.2021...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Zusatzbetriebsanleitung........................ 4 Allgemeines .............................. 4 Amarex KRT mit KA11-Motor und 1 elektrischen Anschlussleitung von 230 V auf 460 V umbauen.. 4 Amarex KRT mit KA13-Motor und 1 elektrischen Anschlussleitung von 230 V auf 460 V umbauen.. 16 Amarex KRT mit KA16-Motor und 1 elektrischen Anschlussleitung 4G16 (AWG 5-4) und einer Steuerleitung 8G1,5 (AWG 15-8) von 230 V auf 460 V umbauen.............. 26 Isolationswiderstand messen ......................... 34 Drehrichtung prüfen ............................ 35...

  • Seite 4: Zusatzbetriebsanleitung

    1 Zusatzbetriebsanleitung 1 Zusatzbetriebsanleitung 1.1 Allgemeines Diese Zusatzbetriebsanleitung gilt zusätzlich zur Betriebs-/ Montageanleitung. Alle Angaben der Betriebs-/ Montageanleitung müssen beachtet werden. Tabelle 1: Relevante Betriebsanleitungen Baureihe Drucksachennummer der Betriebs-/ Montageanleitung Amarex KRT 2553.821 1.2 Amarex KRT mit KA11-Motor und 1 elektrischen Anschlussleitung von 230 V auf 460 V umbauen ü...
  • Seite 5 1 Zusatzbetriebsanleitung Abb. 2: Benötigtes Material Schrumpfschlauch (6×) O-Ring (1×) Abb. 3: Klemmstück demontieren 1. Klemmstück demontieren. Amarex KRT 5 von 46...
  • Seite 6 1 Zusatzbetriebsanleitung Abb. 4: Leitungseinführung und Kabelbaum herausnehmen 2. Leitungseinführung und Kabelbaum vorsichtig aus dem Lagergehäuse herausnehmen. Amarex KRT 6 von 46...
  • Seite 7 1 Zusatzbetriebsanleitung Abb. 5: Leitungseinführung trennen 3. Buchsenkontaktteil mit einem Flachstab (0,5 mm) von der Leitungseinführung trennen. Abb. 6: Variante mit flachen Kontakten: Messerkontakt lösen 4. Variante mit flachen Kontakten: Messerkontakt an den relevanten Steckplätzen mit dem Werkzeug G250 lösen und herausziehen. Amarex KRT 7 von 46...
  • Seite 8 1 Zusatzbetriebsanleitung Abb. 7: Variante mit runden Kontakten: Rundkontakt lösen 5. Variante mit runden Kontakten: Rundkontakt an den relevanten Steckplätzen mit dem Werkzeug R805 oder R785 lösen und herausziehen. WARNUNG Heiße Oberflächen durch Erwärmen von Bauteilen für Montage/Demontage Verbrennungsgefahr! ▷ Hitzebeständige Schutzhandschuhe tragen. ▷...
  • Seite 9 1 Zusatzbetriebsanleitung Abb. 8: Schrumpfschläuche erwärmen 6. Schrumpfschläuche mit der Heißluftpistole leicht erwärmen. Abb. 9: Schrumpfschläuche aufschneiden 7. Schrumpfschläuche vorsichtig mit dem Hakenmesser aufschneiden. Amarex KRT 9 von 46...
  • Seite 10 1 Zusatzbetriebsanleitung Abb. 10: Adapterstücke und Sternpunktschaltung demontieren 8. 3 Sechskantmuttern der 3 Adapterstücke lösen und Adapterstücke demontieren. 9. Sechskantmutter der Sternpunktschaltung lösen und Sternpunktschaltung demontieren. Abb. 11: Ansicht demontierte Adapterstücke und Sternpunktschaltung 10. Nach Schaltplan verschalten (ð Kapitel 1.7.2, Seite 39) . Amarex KRT 10 von 46...
  • Seite 11 1 Zusatzbetriebsanleitung Abb. 12: Schrumpfschläuche aufziehen WARNUNG Heiße Oberflächen durch Erwärmen von Bauteilen für Montage/Demontage Verbrennungsgefahr! ▷ Hitzebeständige Schutzhandschuhe tragen. ▷ Entzündliche Stoffe aus dem Gefahrenbereich entfernen. Abb. 13: Schrumpfschläuche verschrumpfen 11. 3 Schrumpfschläuche aufziehen und mit der Heißluftpistole verschrumpfen. Amarex KRT 11 von 46...
  • Seite 12 1 Zusatzbetriebsanleitung Abb. 14: Schrumpfschläuche aufziehen WARNUNG Heiße Oberflächen durch Erwärmen von Bauteilen für Montage/Demontage Verbrennungsgefahr! ▷ Hitzebeständige Schutzhandschuhe tragen. ▷ Entzündliche Stoffe aus dem Gefahrenbereich entfernen. Abb. 15: Schrumpfschläuche verschrumpfen Amarex KRT 12 von 46...
  • Seite 13 1 Zusatzbetriebsanleitung 12. 3 weitere Schrumpfschläuche aufziehen und mit der Heißluftpistole verschrumpfen. Abb. 16: Kabelbaum in Lagergehäuse einführen 13. Kabelbaum vorsichtig in Lagergehäuse einführen. 14. O-Ring der Leitungseinführung auf Beschädigungen prüfen und, falls notwendig, durch neuen O-Ring aus Umbaukit ersetzen. Niemals aus Meterware zusammengeklebte O-Ringe verwenden.
  • Seite 14 1 Zusatzbetriebsanleitung HINWEIS Vor der Wiedermontage der Leitungseinführung kontrollieren, dass alle für den Explosionsschutz relevanten Spaltflächen unbeschädigt sind. Teile mit beschädigten Spaltflächen austauschen. Die Lage der Ex-Spaltflächen dem Anhang "Ex-Spalte" entnehmen. 16. Leitungseinführung in Lagergehäuse einsetzen. Abb. 18: Klemmstück montieren 17. Klemmstück mit Drehmomentschlüssel montieren (Anziehdrehmoment 35 Nm). Abb. 19: Schild entfernen Amarex KRT 14 von 46...
  • Seite 15 1 Zusatzbetriebsanleitung 18. Schild an elektrischer Anschlussleitung entfernen. Abb. 20: Schild anbringen 19. Schild an elektrischer Anschlussleitung anbringen. Abb. 21: Montierte Pumpe und übriges Material ð Amarex KRT mit KA11-Motor ist auf 460 V umgebaut. Amarex KRT 15 von 46...

  • Seite 16: Amarex Krt Mit Ka13-Motor Und 1 Elektrischen Anschlussleitung Von 230 V Auf 460 V Umbauen

    1 Zusatzbetriebsanleitung 1.3 Amarex KRT mit KA13-Motor und 1 elektrischen Anschlussleitung von 230 V auf 460 V umbauen ü Benötigte Werkzeuge: Abb. 22: Benötigte Werkzeuge Drehmomentschlüssel Aufsätze Drehmomentschlüssel Hakenmesser Sechskantschlüssel Heißluftpistole (bis 620 °C) Werkzeug R805 (für große Rundkontakte) Werkzeug G250 (für flache Werkzeug R785 (für kleine Kontakte) Rundkontakte) ü...
  • Seite 17 1 Zusatzbetriebsanleitung Abb. 23: Benötigtes Material Schrumpfschlauch (6×) O-Ring (1×) Abb. 24: Klemmstück demontieren 1. Klemmstück demontieren. Amarex KRT 17 von 46...
  • Seite 18 1 Zusatzbetriebsanleitung Abb. 25: Leitungseinführung und Kabelbaum herausnehmen 2. Leitungseinführung und Kabelbaum vorsichtig aus dem Lagergehäuse herausnehmen. Abb. 26: Leitungseinführung trennen 3. Buchsenkontaktteil mit einem Flachstab (0,5 mm) von der Leitungseinführung trennen. Amarex KRT 18 von 46...
  • Seite 19 1 Zusatzbetriebsanleitung Abb. 27: Variante mit flachen Kontakten: Messerkontakt lösen 4. Variante mit flachen Kontakten: Messerkontakt an den relevanten Steckplätzen mit dem Werkzeug G250 lösen und herausziehen. Abb. 28: Variante mit runden Kontakten: Rundkontakt lösen 5. Variante mit runden Kontakten: Rundkontakt an den relevanten Steckplätzen mit dem Werkzeug R805 oder R785 lösen und herausziehen.
  • Seite 20 1 Zusatzbetriebsanleitung WARNUNG Heiße Oberflächen durch Erwärmen von Bauteilen für Montage/Demontage Verbrennungsgefahr! ▷ Hitzebeständige Schutzhandschuhe tragen. ▷ Entzündliche Stoffe aus dem Gefahrenbereich entfernen. Abb. 29: Schrumpfschläuche erwärmen 6. Schrumpfschläuche mit der Heißluftpistole leicht erwärmen. Abb. 30: Schrumpfschläuche aufschneiden 7. Schrumpfschläuche vorsichtig mit dem Hakenmesser aufschneiden. Amarex KRT 20 von 46...
  • Seite 21 1 Zusatzbetriebsanleitung Abb. 31: Adapterstücke und Sternpunktschaltung demontieren 8. 3 Sechskantmuttern der 3 Adapterstücke lösen und Adapterstücke demontieren. 9. Sechskantmutter der Sternpunktschaltung lösen und Sternpunktschaltung demontieren. Abb. 32: Ansicht demontierte Adapterstücke und Sternpunktschaltung 10. Nach Schaltplan verschalten (ð Kapitel 1.7.2, Seite 39) . Amarex KRT 21 von 46...
  • Seite 22 1 Zusatzbetriebsanleitung Abb. 33: Schrumpfschläuche aufziehen WARNUNG Heiße Oberflächen durch Erwärmen von Bauteilen für Montage/Demontage Verbrennungsgefahr! ▷ Hitzebeständige Schutzhandschuhe tragen. ▷ Entzündliche Stoffe aus dem Gefahrenbereich entfernen. Abb. 34: Schrumpfschläuche verschrumpfen 11. 3 Schrumpfschläuche aufziehen und mit der Heißluftpistole verschrumpfen. 12. 3 Schrumpfschläuche aufziehen und mit der Heißluftpistole verschrumpfen. Amarex KRT 22 von 46...
  • Seite 23 1 Zusatzbetriebsanleitung Abb. 35: Kabelbaum in Lagergehäuse einführen 13. Kabelbaum vorsichtig in Lagergehäuse einführen. 14. O-Ring der Leitungseinführung auf Beschädigungen prüfen und, falls notwendig, durch neuen O-Ring aus Umbaukit ersetzen. Niemals aus Meterware zusammengeklebte O-Ringe verwenden. 15. Leitungseinführung und motorseitiges Buchsenteil zusammenfügen. Abb. 36: Leitungseinführung einsetzen HINWEIS Vor der Wiedermontage der Leitungseinführung kontrollieren, dass alle für den...
  • Seite 24 1 Zusatzbetriebsanleitung Abb. 37: Klemmstück montieren 17. Klemmstück mit Drehmomentschlüssel montieren (Anziehdrehmoment 35 Nm). Abb. 38: Schild entfernen Amarex KRT 24 von 46...
  • Seite 25 1 Zusatzbetriebsanleitung 18. Schild an elektrischer Anschlussleitung entfernen. Abb. 39: Schild anbringen 19. Schild an elektrischer Anschlussleitung anbringen. Abb. 40: Montierte Pumpe und übriges Material ð Amarex KRT mit KA13-Motor ist auf 460 V umgebaut. Amarex KRT 25 von 46...

  • Seite 26: Amarex Krt Mit Ka16-Motor Und 1 Elektrischen Anschlussleitung 4G16 (Awg 5-4) Und Einer Steuerleitung 8G1,5 (Awg 15-8) Von 230 V Auf 460 V Umbauen

    1 Zusatzbetriebsanleitung 1.4 Amarex KRT mit KA16-Motor und 1 elektrischen Anschlussleitung 4G16 (AWG 5-4) und einer Steuerleitung 8G1,5 (AWG 15-8) von 230 V auf 460 V umbauen ü Benötigte Werkzeuge: Abb. 41: Benötigte Werkzeuge Drehmomentschlüssel Aufsätze Drehmomentschlüssel Sechskantschlüssel Seitenschneider Hakenmesser Heißluftpistole (bis 620 °C) ü Benötigtes Material: Abb. 42: Benötigtes Material Sechskantschraube (2×) Fächerscheibe (2×)
  • Seite 27 1 Zusatzbetriebsanleitung Abb. 43: Klemmstück demontieren 1. Klemmstück demontieren. Abb. 44: Beide Leitungseinführungen und Kabelbäume herausnehmen 2. Beide Leitungseinführungen und Kabelbäume vorsichtig aus dem Lagergehäuse herausnehmen. Amarex KRT 27 von 46...
  • Seite 28 1 Zusatzbetriebsanleitung Abb. 45: Leitungseinführung trennen 3. Bei beschädigtem O-Ring: Buchsenkontaktteil von der Leitungseinführung der Steuerleitung trennen. WARNUNG Heiße Oberflächen durch Erwärmen von Bauteilen für Montage/Demontage Verbrennungsgefahr! ▷ Hitzebeständige Schutzhandschuhe tragen. ▷ Entzündliche Stoffe aus dem Gefahrenbereich entfernen. 4. Schrumpfschläuche mit der Heißluftpistole leicht erwärmen. Amarex KRT 28 von 46...
  • Seite 29 1 Zusatzbetriebsanleitung Abb. 46: Schrumpfschlauch aufschneiden 5. Schrumpfschläuche vorsichtig mit dem Hakenmesser aufschneiden. 6. Verschaltung an den Schrauben trennen. Amarex KRT 29 von 46...
  • Seite 30 1 Zusatzbetriebsanleitung Abb. 47: Schrumpfschläuche aufziehen 7. Schrumpfschläuche auf T1/T2/T3 aufziehen. 8. Nach Schaltplan verschalten (ð Kapitel 1.7.2, Seite 39) . 9. O-Ringe bei beiden Leitungseinführungen auf Beschädigungen prüfen und, und falls notwendig, durch neue neue O-Ringe aus dem Umbaukit ersetzen. Niemals aus Meterware zusammengeklebte O-Ringe verwenden. WARNUNG Heiße Oberflächen durch Erwärmen von Bauteilen für Montage/Demontage Verbrennungsgefahr!
  • Seite 31 1 Zusatzbetriebsanleitung Abb. 48: Schrumpfschläuche verschrumpfen 10. Schrumpfschläuche mit der Heißluftpistole verschrumpfen. 11. Leitungseinführung der Steuerleitung mit dem Buchsenkontaktteil verbinden. Abb. 49: Kabelbaum in Lagergehäuse einführen HINWEIS Vor der Wiedermontage der Leitungseinführung kontrollieren, dass alle für den Explosionsschutz relevanten Spaltflächen unbeschädigt sind. Teile mit beschädigten Spaltflächen austauschen.
  • Seite 32 1 Zusatzbetriebsanleitung 12. Kabelbaum vorsichtig in Lagergehäuse einführen. Abb. 50: Klemmstück montieren 13. Klemmstück mit Drehmomentschlüssel montieren (Anziehdrehmoment 35 Nm). Abb. 51: Schild entfernen Amarex KRT 32 von 46...
  • Seite 33 1 Zusatzbetriebsanleitung 14. Schild an elektrischer Anschlussleitung entfernen. Abb. 52: Schild anbringen 15. Schild an elektrischer Anschlussleitung anbringen. ð Amarex KRT mit KA16-Motor ist auf 460 V umgebaut. Amarex KRT 33 von 46...

  • Seite 34: Isolationswiderstand Messen

    1 Zusatzbetriebsanleitung 1.5 Isolationswiderstand messen Nach Abschluss der Umbauarbeiten den Isolationswiderstand der Motorwicklung messen. ü Pumpenaggregat ist im Schaltschrank abgeklemmt. ü Mit Isolationswiderstandsmessgerät durchführen. ü Die empfohlene Messspannung beträgt 500 V (maximal zulässig 1000 V). 1. Wicklung gegen Masse messen. Dazu alle Wicklungsenden miteinander verbinden. 2.

  • Seite 35: Drehrichtung Prüfen

    1 Zusatzbetriebsanleitung 1.6 Drehrichtung prüfen GEFAHR Trockenlauf des Pumpenaggregats Explosionsgefahr! ▷ Die Drehrichtungsprüfung eines explosionsgeschützten Pumpenaggregats außerhalb des explosionsgefährdeten Bereichs durchführen. WARNUNG Hände und/oder Fremdkörper im Pumpengehäuse Verletzungen, Beschädigung der Pumpe! ▷ Niemals Hände oder Gegenstände in die Pumpe halten. ▷...

  • Seite 36: Zugehörige Unterlagen

    1 Zusatzbetriebsanleitung 1.7 Zugehörige Unterlagen 1.7.1 Ex-Spaltflächen bei explosionsgeschützten Motoren 1.7.1.1 Amarex KRT, Motortyp 1 Motoren: 3 2 4 2 5 2 7 2 2 4 3 4 4 4 5 4 Ex 3 Ex 2 Ex 1 Abb. 54: Ex-Spaltflächen Amarex KRT, Motortyp 1 Amarex KRT 36 von 46...

  • Seite 37: Amarex Krt, Motortyp 2

    1 Zusatzbetriebsanleitung 1.7.1.2 Amarex KRT, Motortyp 2 Motoren: 11 2 15 2 18 2 22 2 26 2 7 4 11 4 15 4 18 4 22 4 7 6 11 6 15 6 18 6 Ex 2 Ex 1 Ex 3 Abb. 55: Ex-Spaltflächen Amarex KRT, Motortyp 2 Amarex KRT 37 von 46...

  • Seite 38: Amarex Krt, Motortyp 3

    1 Zusatzbetriebsanleitung 1.7.1.3 Amarex KRT, Motortyp 3 Motoren: 55 2 65 2 75 2 30 4 37 4 45 4 55 4 65 4 75 4 22 6 30 6 31 6 37 6 45 6 55 6 11 8 15 8 18 8 22 8 Ex 2 30 8 37 8 Ex 1 Ex 3 45 8 Abb. 56: Ex-Spaltflächen Amarex KRT, Motortyp 3 Amarex KRT 38 von 46...

  • Seite 39: Elektrische Anschlusspläne

    1 Zusatzbetriebsanleitung 1.7.2 Elektrische Anschlusspläne 1.7.2.1 Elektrische Anschlusspläne für Aufstellungsart P oder S 1.7.2.1.1 Elektrischer Anschlussplan für eine elektrische Anschlussleitung 12G1,5 oder 12G2,5 (AWG 15-12 oder 13-12) Abb. 57: Dual Voltage / Elektrischer Anschlussplan für Pumpenaggregate der Aufstellungsart P oder S mit einer elektrischen Anschlussleitung 12G1,5 oder 12G2,5 (AWG 15-12 oder 13-12) Motortemperatur (PTC) Ⓐ...

  • Seite 40: Elektrischer Anschlussplan Für Eine Elektrische Anschlussleitung 7Gx + 5×1,5 (Awg X-7 + 15-5)

    1 Zusatzbetriebsanleitung 1.7.2.1.2 Elektrischer Anschlussplan für eine elektrische Anschlussleitung 7GX + 5×1,5 (AWG X-7 + 15-5) Abb. 58: Dual Voltage / Elektrischer Anschlussplan für Pumpenaggregate der Aufstellungsart P oder S mit einer elektrischen Anschlussleitung 7GX + 5×1,5 (AWG X-7 + 15-5) Motortemperatur (PTC) Ⓐ...

  • Seite 41: Elektrischer Anschlussplan Für Eine Elektrische Anschlussleitung 4G16 (Awg 5-4) Und Eine Steuerleitung 8G1,5 (Awg 15-8)

    1 Zusatzbetriebsanleitung 1.7.2.1.3 Elektrischer Anschlussplan für eine elektrische Anschlussleitung 4G16 (AWG 5-4) und eine Steuerleitung 8G1,5 (AWG 15-8) Abb. 59: Dual Voltage / Elektrischer Anschlussplan für Pumpenaggregate der Aufstellungsart P oder S mit einer elektrischen Anschlussleitung 4G16 (AWG 5-4) und einer Steuerleitung 8G1,5 (AWG 15-8) Ⓐ...

  • Seite 42: Elektrischer Anschlussplan Für Leitungstyp Tehsite

    1 Zusatzbetriebsanleitung 1.7.2.1.4 Elektrischer Anschlussplan für Leitungstyp TEHSITE Abb. 60: Dual Voltage / Elektrischer Anschlussplan für Pumpenaggregate der Aufstellungsart P oder S mit einem Leitungstyp TEHSITE Motortemperatur (PTC) Ⓐ Motortemperatur Ⓔ Ⓕ Leckage im Motor Optional geschirmte Leitung Amarex KRT 42 von 46...

  • Seite 43: Elektrische Anschlusspläne Für Aufstellungsart D, H Oder K

    1 Zusatzbetriebsanleitung 1.7.2.2 Elektrische Anschlusspläne für Aufstellungsart D, H oder K 1.7.2.2.1 Elektrischer Anschlussplan für eine elektrische Anschlussleitung 12G1,5 oder 12G2,5 (AWG 15-12 oder 13-12) Abb. 61: Dual Voltage / Elektrischer Anschlussplan für Pumpenaggregate der Aufstellungsart D, H oder K mit einer elektrischen Anschlussleitung 12G1,5 oder 12G2,5 (AWG 15-12 oder 13-12) Motortemperatur 1 Ⓐ...

  • Seite 44: Elektrischer Anschlussplan Für Eine Elektrische Anschlussleitung 7Gx (Awg X-7)

    1 Zusatzbetriebsanleitung 1.7.2.2.2 Elektrischer Anschlussplan für eine elektrische Anschlussleitung 7GX (AWG X-7) Abb. 62: Dual Voltage / Elektrischer Anschlussplan für Pumpenaggregate der Aufstellungsart D, H oder K mit einer elektrischen Anschlussleitung 7GX (AWG X-7) Motortemperatur 1 Ⓐ Ⓕ Leckage im Motor Amarex KRT 44 von 46...
