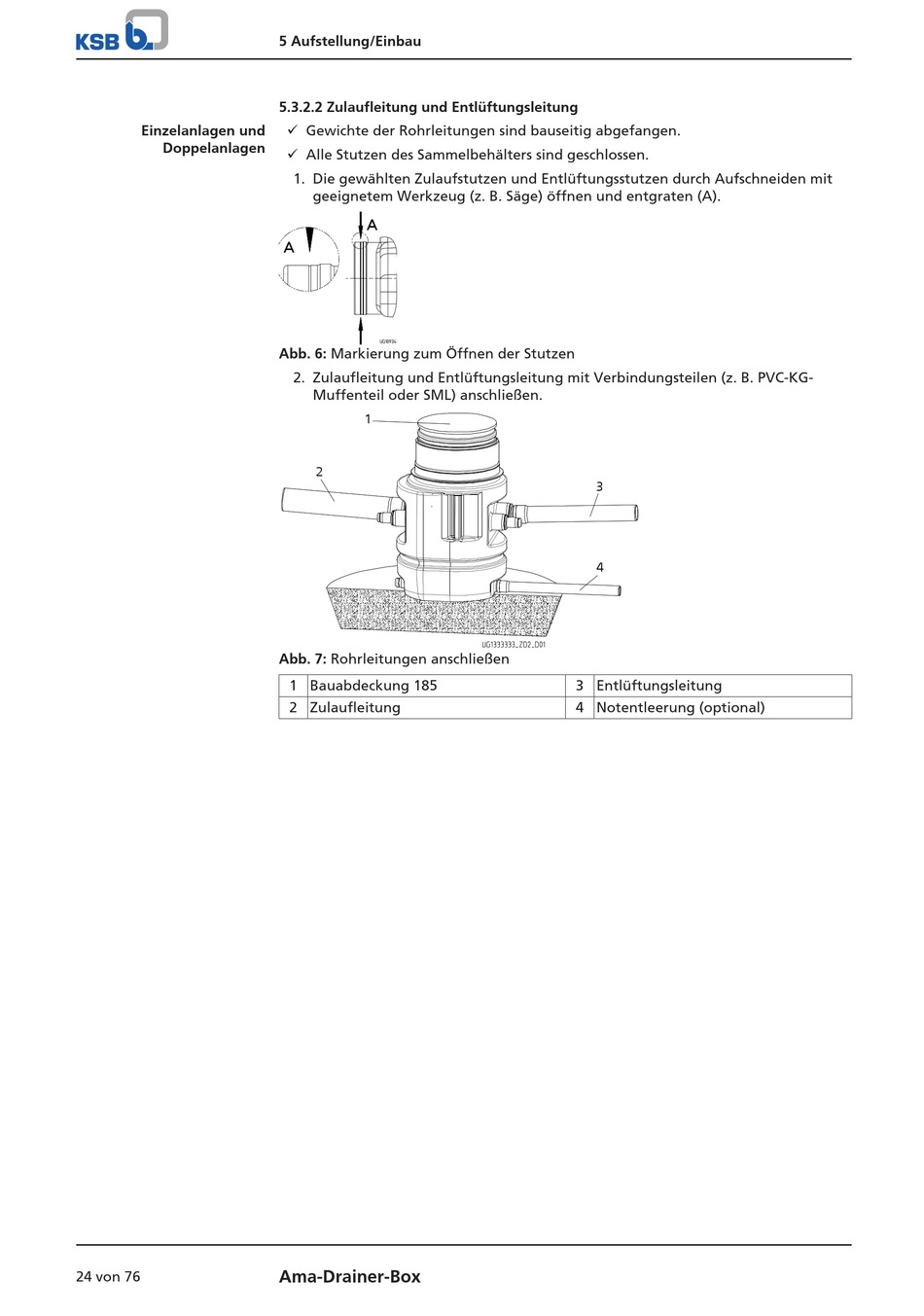

5 Aufstellung/Einbau
5.3.2.2 Zulaufleitung und Entlüftungsleitung
ü Gewichte der Rohrleitungen sind bauseitig abgefangen.
ü Alle Stutzen des Sammelbehälters sind geschlossen.
1. Die gewählten Zulaufstutzen und Entlüftungsstutzen durch Aufschneiden mit
geeignetem Werkzeug (z. B. Säge) öffnen und entgraten (A).
A
A
Abb. 6: Markierung zum Öffnen der Stutzen
2. Zulaufleitung und Entlüftungsleitung mit Verbindungsteilen (z. B. PVC-KG-
Muffenteil oder SML) anschließen.
1
2
Abb. 7: Rohrleitungen anschließen
1 Bauabdeckung 185
2 Zulaufleitung
Ama-Drainer-Box
3
4
3 Entlüftungsleitung
4 Notentleerung (optional)
