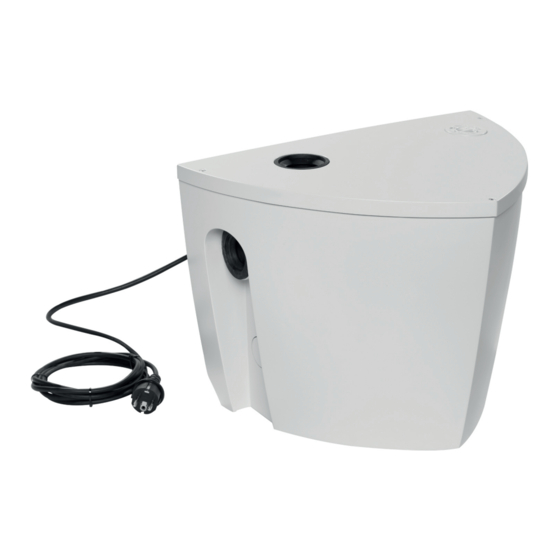

KSB AmaDrainer-Box Mini Zusatzbetriebsanleitung
Austausch der tauchmotorpumpe ama-drainer n durch amadrainer 3
Vorschau ausblenden
Andere Handbücher für AmaDrainer-Box Mini:
- Betriebs- und montageanleitung (36 Seiten) ,
- Betriebs-/montageanleitung (44 Seiten) ,
- Betriebs- und montageanleitung (46 Seiten)
Verwandte Anleitungen für KSB AmaDrainer-Box Mini
Inhaltszusammenfassung für KSB AmaDrainer-Box Mini

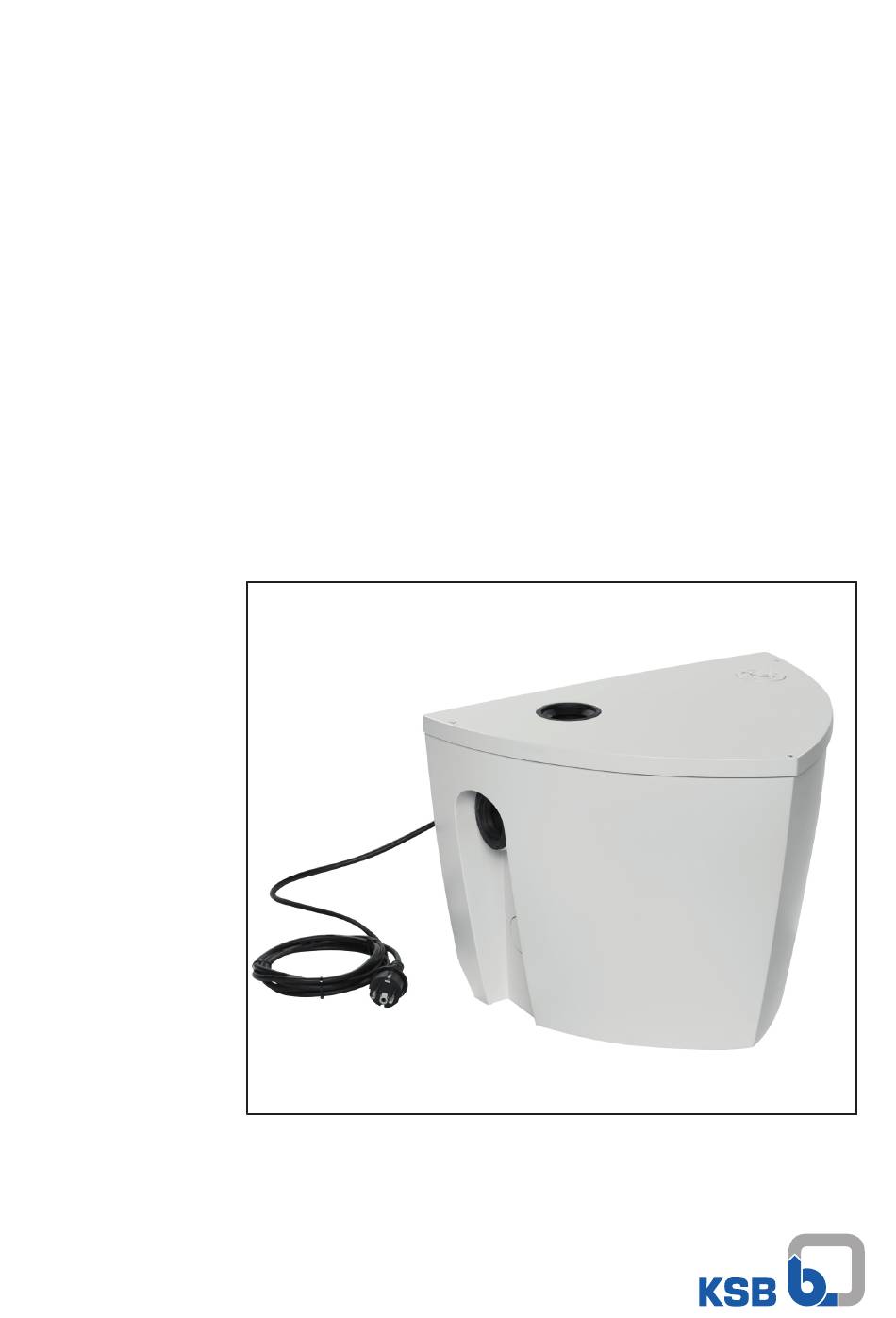

- Seite 1 Automatische Schmutzwasserhebeanlage AmaDrainer-Box Mini Austausch der Tauchmotorpumpe Ama-Drainer N durch AmaDrainer 3 Zusatzbetriebsanleitung...
- Seite 2 Impressum Zusatzbetriebsanleitung AmaDrainer-Box Mini Originalbetriebsanleitung Alle Rechte vorbehalten. Inhalte dürfen ohne schriftliche Zustimmung des Herstellers weder verbreitet, vervielfältigt, bearbeitet noch an Dritte weitergegeben werden. Generell gilt: Technische Änderungen vorbehalten. © KSB SE & Co. KGaA, Frankenthal 07.07.2021...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Glossar .............................. 4 Zusatzbetriebsanleitung........................ 5 Allgemeines .............................. 5 Aufstellung/Einbau............................ 6 1.2.1 Ama-Drainer N ausbauen ........................ 6 1.2.2 AmaDrainer 3 vorbereiten ........................ 7 1.2.3 AmaDrainer 3 einbauen ........................ 10 Inbetriebnahme .............................. 11 Austauschsatz .............................. 12 AmaDrainer-Box Mini 3 von 14... -
Seite 4: Glossar
Glossar Glossar Mat.-Nr. Identifikationsnummer, die aus einem 8-stelligen Zahlencode besteht und das in SAP erfasste Produkt eindeutig identifiziert. AmaDrainer-Box Mini 4 von 14... -
Seite 5: Zusatzbetriebsanleitung
Drucksachennummer der Betriebs-/ Montageanleitung AmaDrainer-Box Mini 2336.83 Die AmaDrainer-Box Mini aus den Baujahren 2011 - 2021 ist mit der Tauchmotorpumpe Ama-Drainer N ausgestattet. Im Jahr 2021 wurde die Baureihe Ama-Drainer N durch AmaDrainer 3 abgelöst. Die Zusatzbetriebsanleitung dient zum Austausch der Tauchmotorpumpe Ama- Drainer N durch AmaDrainer 3. -
Seite 6: Aufstellung/Einbau
6. Pumpenaggregat aus dem Sammelbehälter entnehmen. ð Pumpenaggregat entleert sich automatisch beim Herausnehmen aus dem Fördermedium. 7. Bei schädlichen, heißen oder anderen risikoreichen Fördermedien, Sammelbehälter spülen. 8. Schwimmerkörper 74-4 inkl. Schwimmerarm aus Segment 59-49 aushängen, reinigen und aufbewahren. AmaDrainer-Box Mini 6 von 14... -
Seite 7: Amadrainer 3 Vorbereiten
1 Zusatzbetriebsanleitung 1.2.2 AmaDrainer 3 vorbereiten ü Austauschsatz ist vorhanden. (ð Kapitel 1.4, Seite 12) ü Tauchmotorpumpe AmaDrainer 301 (AmaDrainer-Box Mini) oder Tauchmotorpumpe AmaDrainer 301 C (AmaDrainer-Box Mini C) ist vorhanden. ü Schwimmerkörper 74-4 inkl. Schwimmerarm des Ama-Drainer N ist vorhanden. 1. Schraube 900.3 lösen. 900.3 79-1 Abb. 1: Schaltautomatik demontieren 2. - Seite 8 Fläche (7), gegenüber des Druckstutzens montieren. Sensorführung mit leichtem Druck von oben einschieben, bis die Sensorführung am Fußadapter hörbar einrastet. Abb. 6: Sensorführung montieren 11. Das im Austauschsatz enthaltene Segment 59-49 auf die vorgesehene Aufnahme stecken. 59-49 Abb. 7: Segment montieren AmaDrainer-Box Mini 8 von 14...
- Seite 9 Schraube (Größe 3 × 16 mm) handfest anziehen. Das Segment 59-49 muss durch die Auftriebsicherung fixiert sein (A) und dabei beweglich bleiben. Abb. 8: Auftriebsicherung montieren 13. Schwimmerkörper 74-4 inkl. Schwimmerarm des Ama-Drainer N auf Segment 59-49 stecken. 59-49 74-4 Abb. 9: Schwimmerkörper inkl. Schwimmerarm montieren AmaDrainer-Box Mini 9 von 14...
-
Seite 10: Amadrainer 3 Einbauen
3. Die im Austauschsatz enthaltene Anschlussmuffe (2) auf Druckstutzen schrauben und handfest anziehen. Abb. 11: Anschlussmuffe inkl demontierten Rückschlagklappe montieren 4. Die im Austauschsatz enthaltenen Schläuche 719 mit Schlauchverbinder (A) und 4 Rohrschellen 733 vormontieren. Die Verschraubungen der mittleren Rohrschellen müssen nach unten zeigen. AmaDrainer-Box Mini 10 von 14... -
Seite 11: Inbetriebnahme
Leitungsdurchführung herausdrücken und reinigen. 8. Elektrische Anschlussleitung gemäß Betriebsanleitung der Schmutzwasserhebeanlage verlegen und anschließen. 9. Deckel gemäß Betriebsanleitung der Schmutzwasserhebeanlage montieren. 1.3 Inbetriebnahme ü Betriebsanleitung der Schmutzwasserhebeanlage ist vorhanden. 1. Inbetriebnahme der Schmutzwasserhebeanlage gemäß Betriebsanleitung durchführen. AmaDrainer-Box Mini 11 von 14... -
Seite 12: Austauschsatz
Tabelle 2: Austauschsatz Pos. Benennung Anschluss AmaDrainer Mat.-Nr. [kg] Austauschsatz für AmaDrainer-Box Mini 19066504 0,4 ✘ Zum Austausch eines in der AmaDrainer-Box Mini verbauten Ama-Drainer N gegen einen AmaDrainer 3 Bestehend aus: Montageteile und Druckleitung Austauschsatz zusätzlich zum benötigten AmaDrainer 3 bestellen. - Seite 14 KSB SE & Co. KGaA Johann-Klein-Straße 9 • 67227 Frankenthal (Germany) Tel. +49 6233 86-0 www.ksb.com...
