5 Aufstellung/Einbau
Doppelanlagen

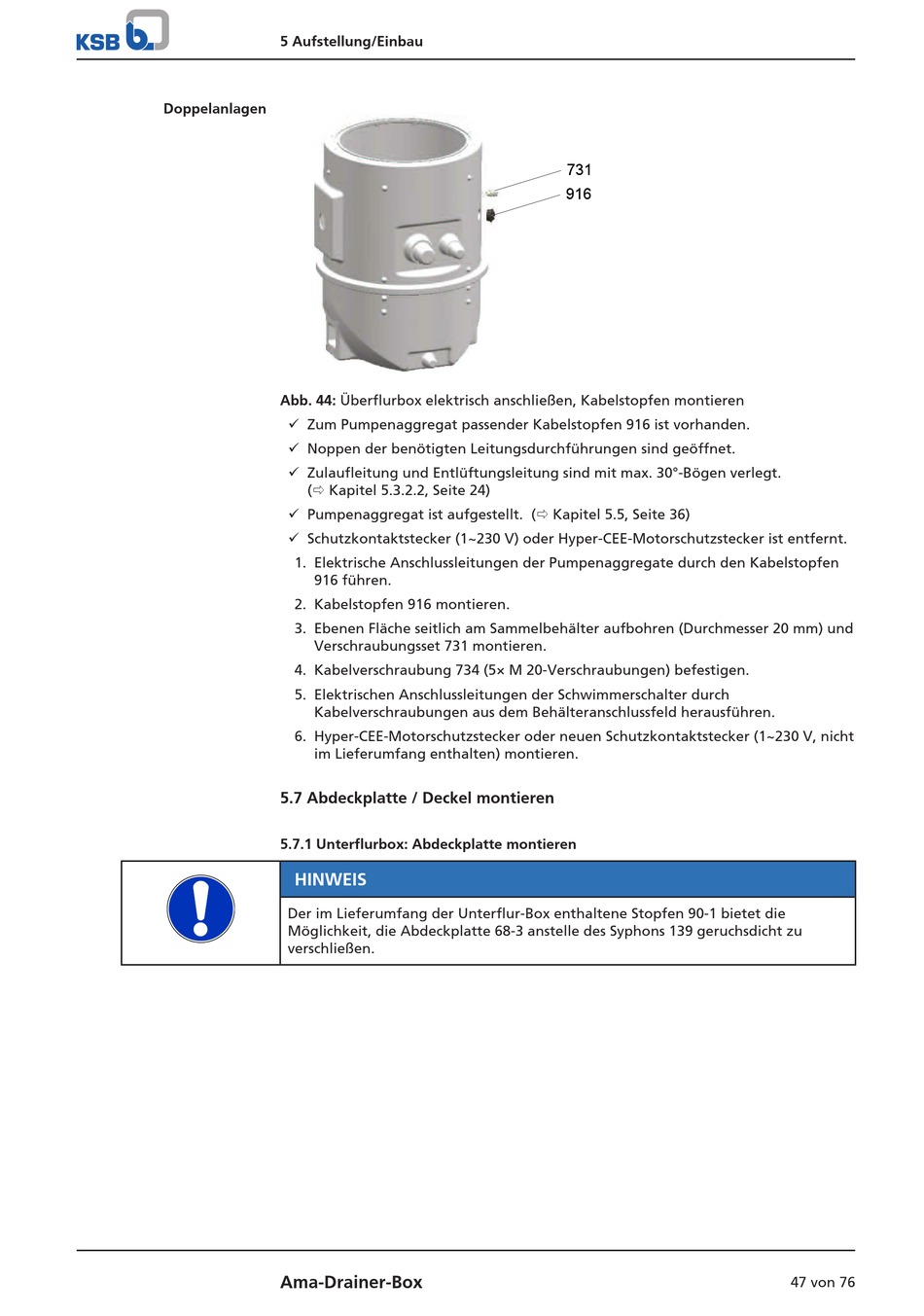

Abb. 44: Überflurbox elektrisch anschließen, Kabelstopfen montieren
ü Zum Pumpenaggregat passender Kabelstopfen 916 ist vorhanden.
ü Noppen der benötigten Leitungsdurchführungen sind geöffnet.
ü Zulaufleitung und Entlüftungsleitung sind mit max. 30°-Bögen verlegt.
(ð Kapitel 5.3.2.2, Seite 24)
ü Pumpenaggregat ist aufgestellt. (ð Kapitel 5.5, Seite 36)
ü Schutzkontaktstecker (1~230 V) oder Hyper-CEE-Motorschutzstecker ist entfernt.
1. Elektrische Anschlussleitungen der Pumpenaggregate durch den Kabelstopfen
916 führen.
2. Kabelstopfen 916 montieren.
3. Ebenen Fläche seitlich am Sammelbehälter aufbohren (Durchmesser 20 mm) und
Verschraubungsset 731 montieren.
4. Kabelverschraubung 734 (5× M 20-Verschraubungen) befestigen.
5. Elektrischen Anschlussleitungen der Schwimmerschalter durch
Kabelverschraubungen aus dem Behälteranschlussfeld herausführen.
6. Hyper-CEE-Motorschutzstecker oder neuen Schutzkontaktstecker (1~230 V, nicht
im Lieferumfang enthalten) montieren.

5.7 Abdeckplatte / Deckel montieren

5.7.1 Unterflurbox: Abdeckplatte montieren

HINWEIS
Der im Lieferumfang der Unterflur-Box enthaltene Stopfen 90-1 bietet die
Möglichkeit, die Abdeckplatte 68-3 anstelle des Syphons 139 geruchsdicht zu
verschließen.
Ama-Drainer-Box
731
916
