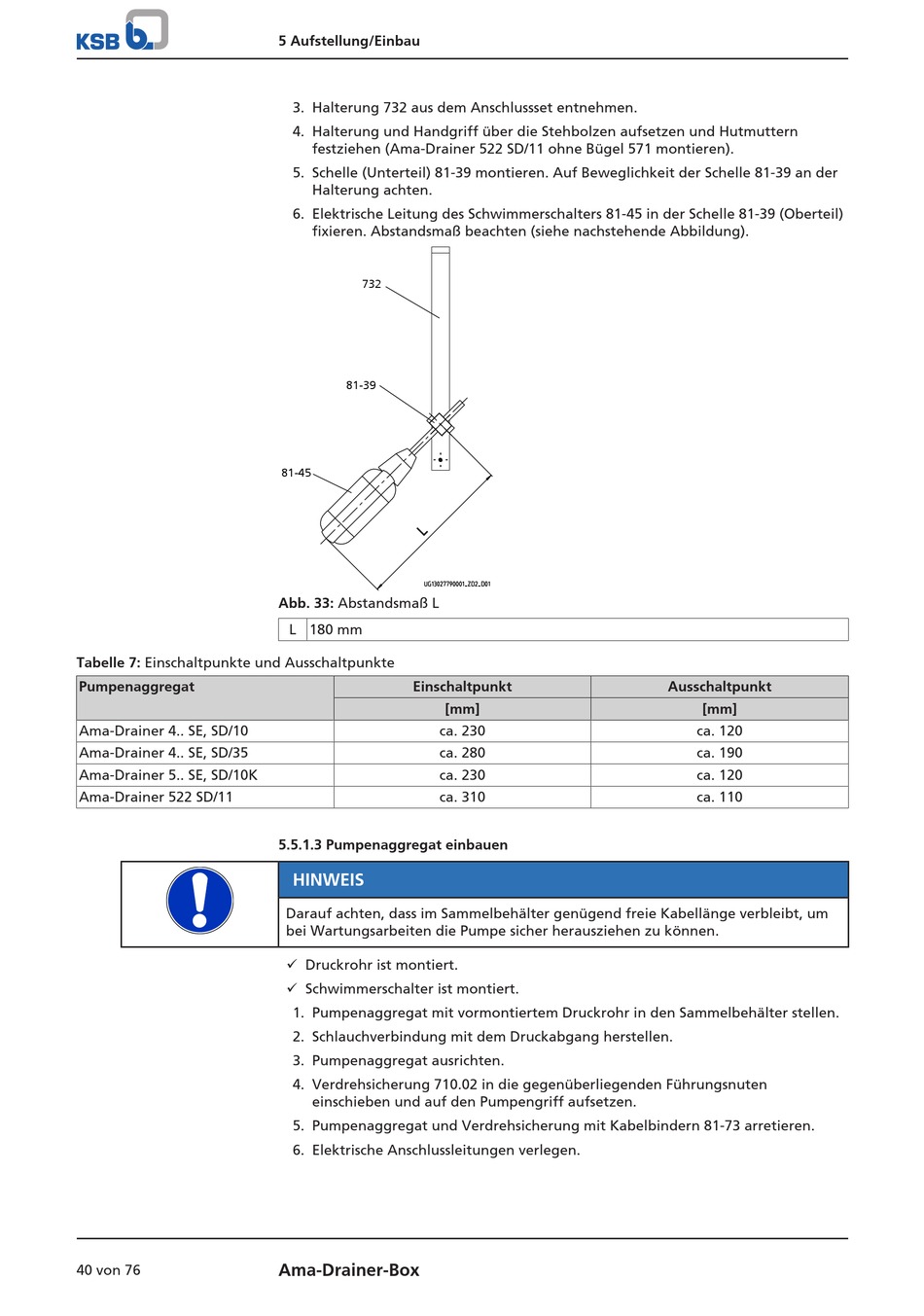

Tabelle 7: Einschaltpunkte und Ausschaltpunkte
Pumpenaggregat
Ama-Drainer 4.. SE, SD/10
Ama-Drainer 4.. SE, SD/35
Ama-Drainer 5.. SE, SD/10K
Ama-Drainer 522 SD/11
40 von 76
5 Aufstellung/Einbau
3. Halterung 732 aus dem Anschlussset entnehmen.
4. Halterung und Handgriff über die Stehbolzen aufsetzen und Hutmuttern
festziehen (Ama-Drainer 522 SD/11 ohne Bügel 571 montieren).
5. Schelle (Unterteil) 81-39 montieren. Auf Beweglichkeit der Schelle 81-39 an der
Halterung achten.
6. Elektrische Leitung des Schwimmerschalters 81-45 in der Schelle 81-39 (Oberteil)
fixieren. Abstandsmaß beachten (siehe nachstehende Abbildung).
732
81-39
81-45
Abb. 33: Abstandsmaß L
L 180 mm
Einschaltpunkt
[mm]
ca. 230
ca. 280
ca. 230
ca. 310
5.5.1.3 Pumpenaggregat einbauen
HINWEIS
Darauf achten, dass im Sammelbehälter genügend freie Kabellänge verbleibt, um
bei Wartungsarbeiten die Pumpe sicher herausziehen zu können.
ü Druckrohr ist montiert.
ü Schwimmerschalter ist montiert.
1. Pumpenaggregat mit vormontiertem Druckrohr in den Sammelbehälter stellen.
2. Schlauchverbindung mit dem Druckabgang herstellen.
3. Pumpenaggregat ausrichten.
4. Verdrehsicherung 710.02 in die gegenüberliegenden Führungsnuten
einschieben und auf den Pumpengriff aufsetzen.
5. Pumpenaggregat und Verdrehsicherung mit Kabelbindern 81-73 arretieren.
6. Elektrische Anschlussleitungen verlegen.
Ama-Drainer-Box
Ausschaltpunkt
[mm]
ca. 120
ca. 190
ca. 120
ca. 110
