5 Aufstellung/Einbau
5.7.2 Überflurbox: Deckel montieren
Einzelanlage

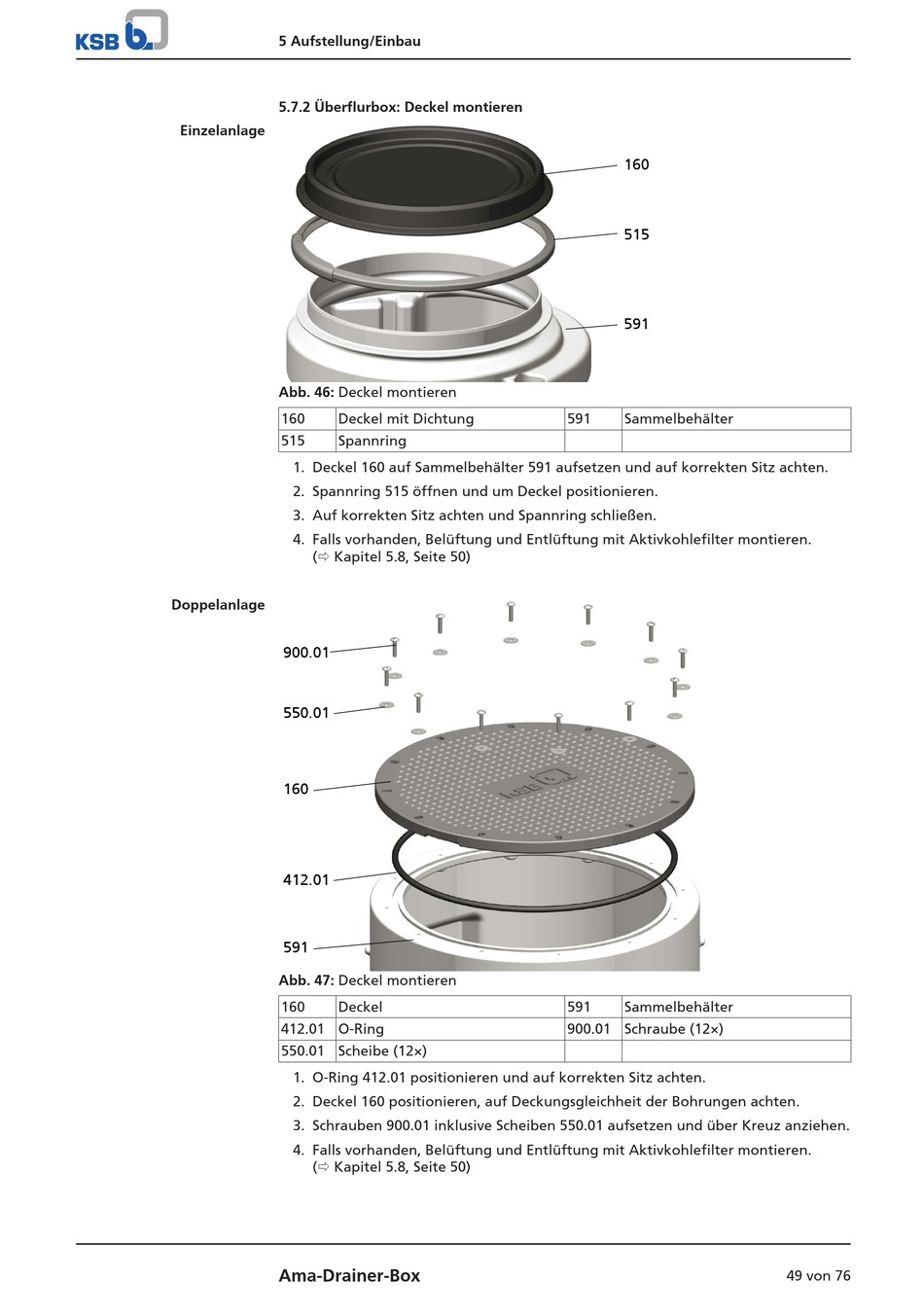

Abb. 46: Deckel montieren
160 Deckel mit Dichtung
515 Spannring
1. Deckel 160 auf Sammelbehälter 591 aufsetzen und auf korrekten Sitz achten.
2. Spannring 515 öffnen und um Deckel positionieren.
3. Auf korrekten Sitz achten und Spannring schließen.
4. Falls vorhanden, Belüftung und Entlüftung mit Aktivkohlefilter montieren.
(ð Kapitel 5.8, Seite 50)
Doppelanlage
900.01
550.01
160
412.01
591
Abb. 47: Deckel montieren
160 Deckel
412.01 O-Ring
550.01 Scheibe (12×)
1. O-Ring 412.01 positionieren und auf korrekten Sitz achten.
2. Deckel 160 positionieren, auf Deckungsgleichheit der Bohrungen achten.
3. Schrauben 900.01 inklusive Scheiben 550.01 aufsetzen und über Kreuz anziehen.
4. Falls vorhanden, Belüftung und Entlüftung mit Aktivkohlefilter montieren.
(ð Kapitel 5.8, Seite 50)
Ama-Drainer-Box
160
515
591
591 Sammelbehälter
591 Sammelbehälter
900.01 Schraube (12×)
