4 Beschreibung
Doppelanlagen:
▪ Zulaufseite: DN 50 / DN 70 / DN 100 / DN 150
▪ Druckabgang DN 50 / G 2

4.6 Aufbau und Wirkungsweise

1
2
3
4
1

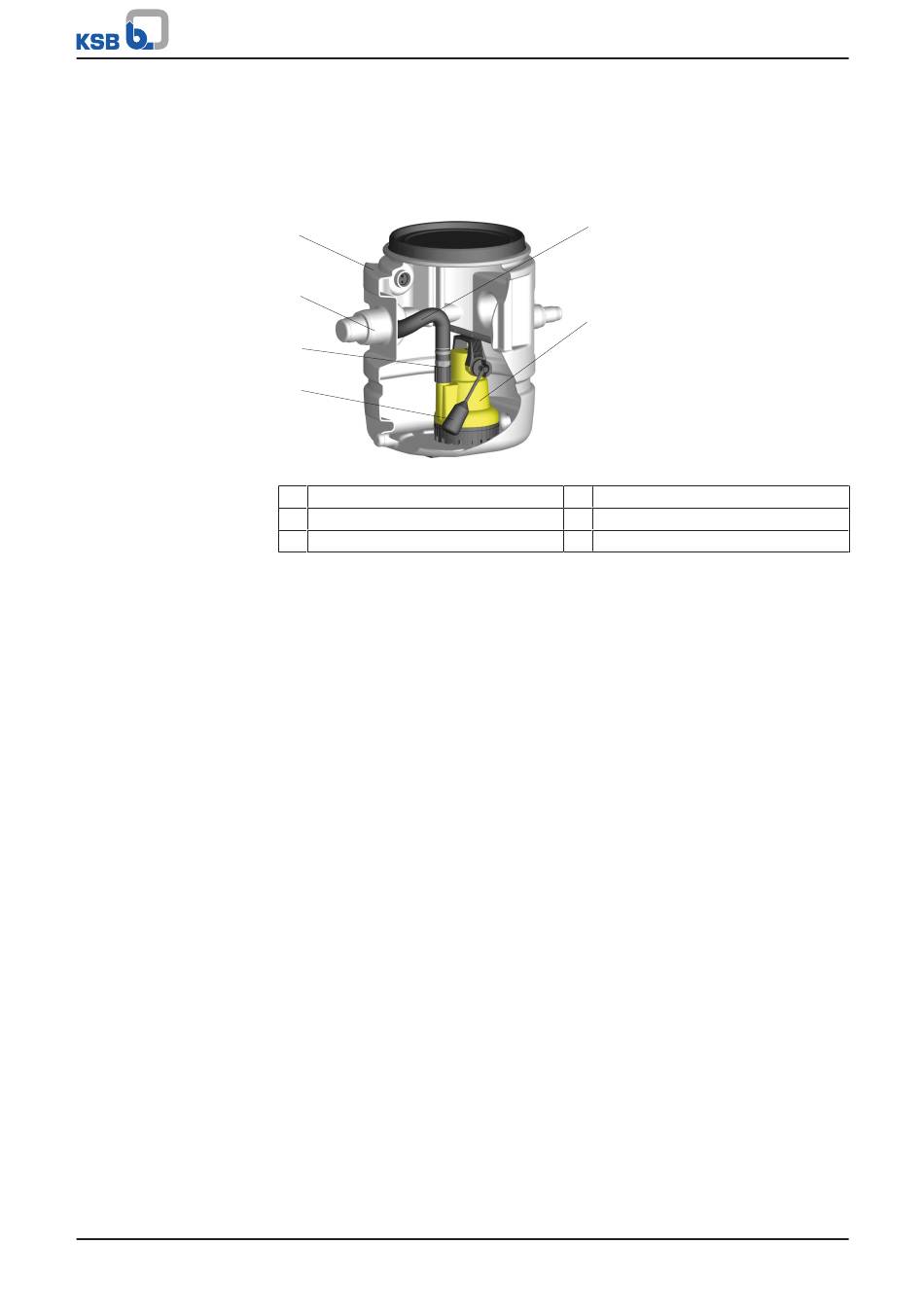

Abb. 2: Beschreibung und Schnittbild der Hebeanlage
1 Behälter
2 Zulauf
3 Rückschlagklappe
Ausführung Die Hebeanlage besteht aus einem standfesten Behälter (1) mit integrierter
Tauchmotorpumpe (6), Zulauf (2), Rückschlagklappe (3) und druckseitigem Anschluss
(5).
Wirkungsweise Das Fördermedium läuft der Hebeanlage über einen Zulauf (2) in die Hebeanlage
und wird in einem geruchsdichten und wasserdichten Behälter (1) gesammelt. Bei
einem bestimmten Füllstand löst der Schwimmerschalter (4) aus und schaltet die
Tauchmotorpumpe (6) automatisch ein. Das Fördermedium wird durch den
druckseitigen Anschluss (5) über die Rückstauebene dem öffentlichen Abwasserkanal
zugeführt.
4.7 Geräuscherwartungswerte
Schalldruckpegel < 70 dB (A)
Ama-Drainer-Box
5
6
4 Schwimmerschalter
5 Druckseitiger Anschluss
6 Tauchmotorpumpe
