5 Aufstellung/Einbau
HINWEIS
Für Unterflurbox Z2 U ist im Zubehör ein Höhenausgleichsstück für den vertieften
Einbau (H = 300 mm) verfügbar.
▪ Sammelbehälter zum Einbau in Grundplatten oder Kellersohlen
▪ Abdeckplatte ist nicht befahrbar
▪ Weitere Einbaubeispiele (ð Kapitel 9.3.1, Seite 67)
1
2
3
4
5
6
7

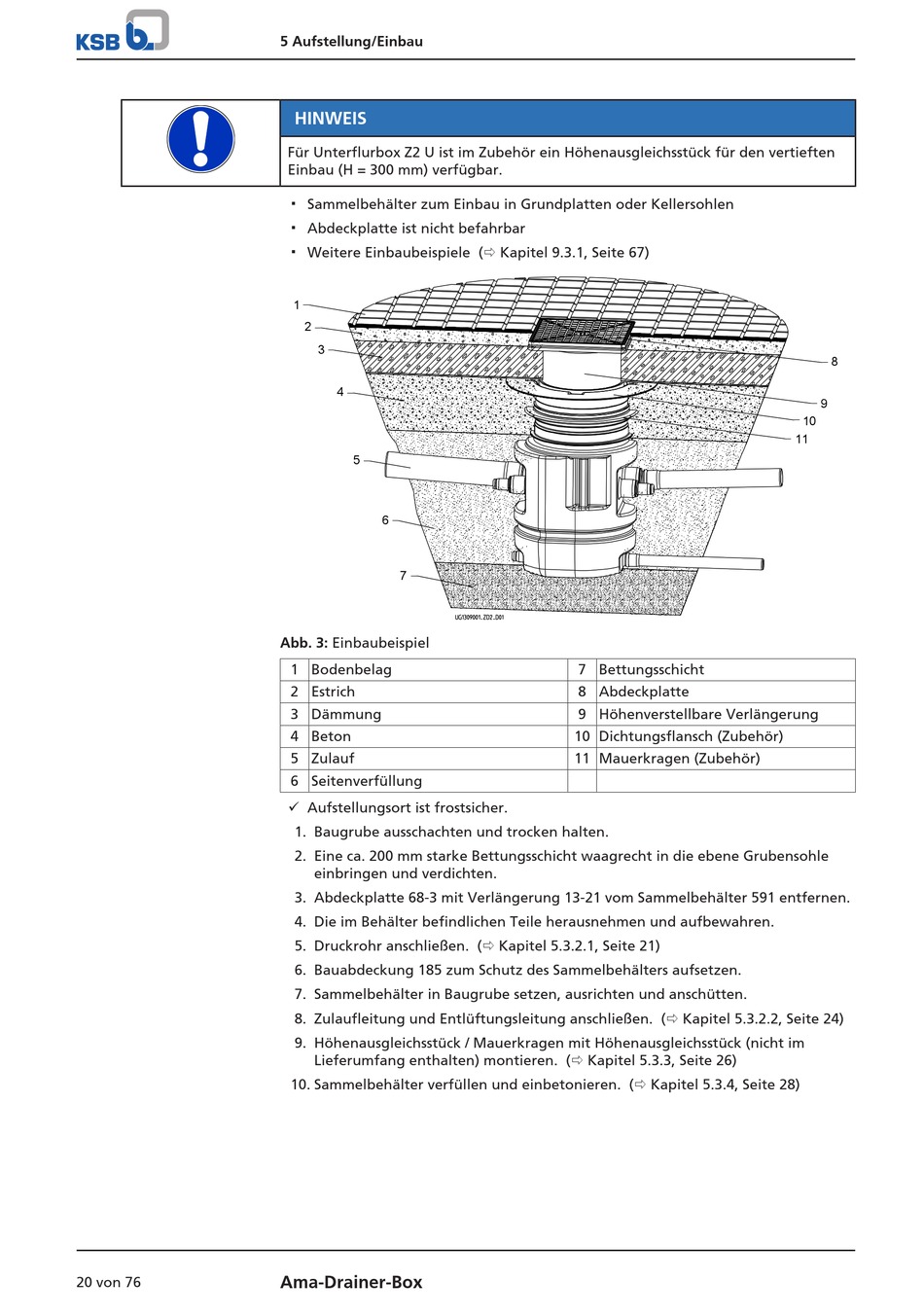

Abb. 3: Einbaubeispiel
1 Bodenbelag
2 Estrich
3 Dämmung
4 Beton
5 Zulauf
6 Seitenverfüllung
ü Aufstellungsort ist frostsicher.
1. Baugrube ausschachten und trocken halten.
2. Eine ca. 200 mm starke Bettungsschicht waagrecht in die ebene Grubensohle
einbringen und verdichten.
3. Abdeckplatte 68-3 mit Verlängerung 13-21 vom Sammelbehälter 591 entfernen.
4. Die im Behälter befindlichen Teile herausnehmen und aufbewahren.
5. Druckrohr anschließen. (ð Kapitel 5.3.2.1, Seite 21)
6. Bauabdeckung 185 zum Schutz des Sammelbehälters aufsetzen.
7. Sammelbehälter in Baugrube setzen, ausrichten und anschütten.
8. Zulaufleitung und Entlüftungsleitung anschließen. (ð Kapitel 5.3.2.2, Seite 24)
9. Höhenausgleichsstück / Mauerkragen mit Höhenausgleichsstück (nicht im
Lieferumfang enthalten) montieren. (ð Kapitel 5.3.3, Seite 26)
10. Sammelbehälter verfüllen und einbetonieren. (ð Kapitel 5.3.4, Seite 28)
Ama-Drainer-Box
7 Bettungsschicht
8 Abdeckplatte
9 Höhenverstellbare Verlängerung
10 Dichtungsflansch (Zubehör)
11 Mauerkragen (Zubehör)
8
9
10
11
