5 Aufstellung/Einbau
5.3.3 Unterflurbox: Höhenausgleichsstück / Mauerkragen montieren (nicht im
Lieferumfang enthalten)
Höhenausgleichsstück montieren
1
2
3
4
5
UG1322144_ZD2_F02

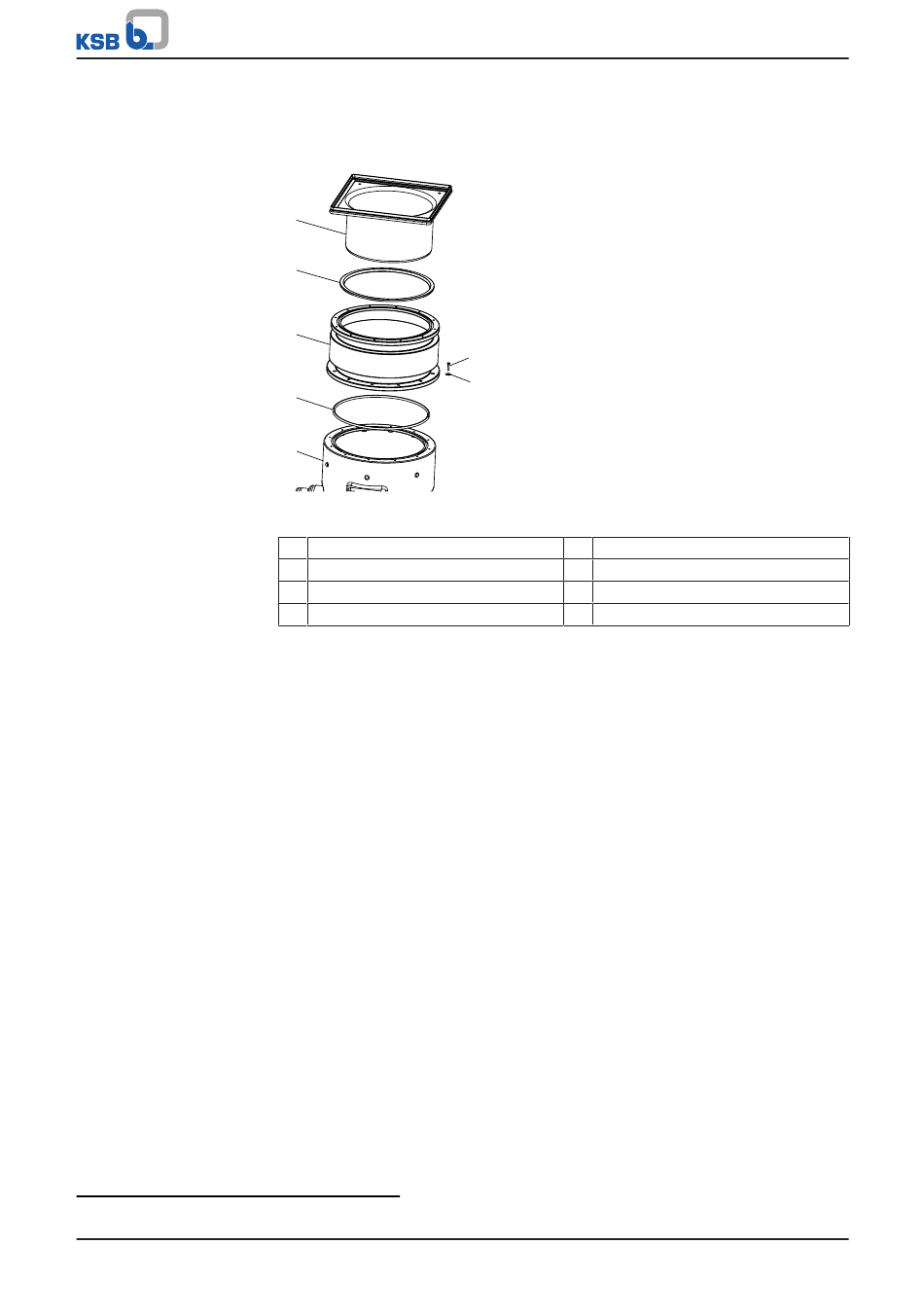

Abb. 9: Höhenausgleichsstück montieren
1 Verlängerung 13-21
2 Profildichtung 410.02
3 Höhenausgleichsstück (Zubehör)
4 O-Ring 421.01
1. O-Ring 421.01 auf Sammelbehälter 591 aufsetzen und auf korrekten Sitz achten.
2. Höhenausgleichsstück (Zubehör) auf dem Sammelbehälter positionieren, auf
Deckungsgleichheit der Bohrungen achten.
3. Schrauben 900.01 inklusive Scheiben 550.01 aufsetzen und über Kreuz anziehen.
4. Profildichtung 410.02 aufsetzen und auf korrekten Sitz achten.
5. Verlängerung 13-21 montieren.
Ama-Drainer-Box
6
7
5 Sammelbehälter 591
6 Schraube 900.01 (12×)
12)
7 Scheibe 550.01 (12×)
