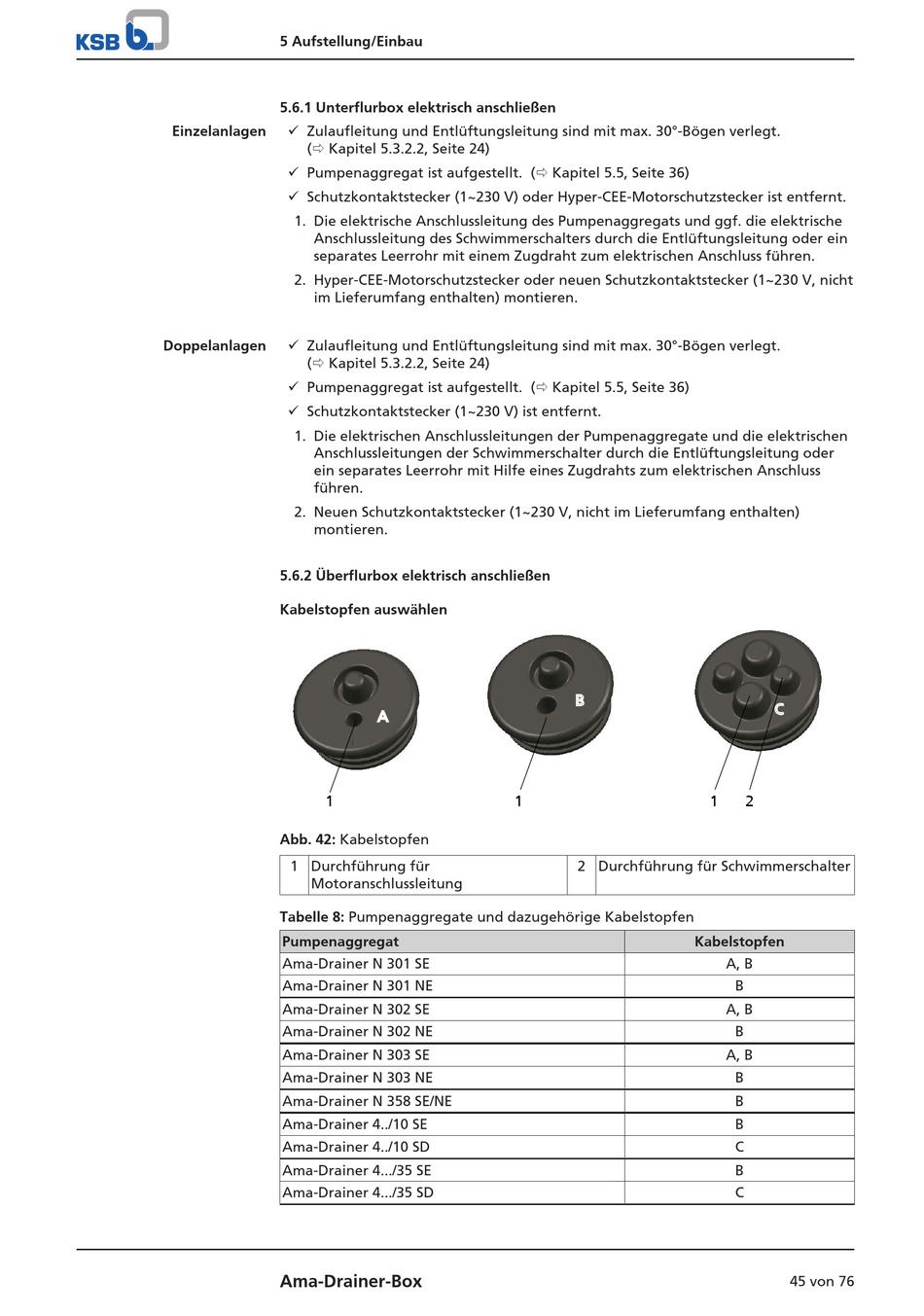

5 Aufstellung/Einbau
5.6.1 Unterflurbox elektrisch anschließen
Einzelanlagen ü Zulaufleitung und Entlüftungsleitung sind mit max. 30°-Bögen verlegt.
(ð Kapitel 5.3.2.2, Seite 24)
ü Pumpenaggregat ist aufgestellt. (ð Kapitel 5.5, Seite 36)
ü Schutzkontaktstecker (1~230 V) oder Hyper-CEE-Motorschutzstecker ist entfernt.
1. Die elektrische Anschlussleitung des Pumpenaggregats und ggf. die elektrische
Anschlussleitung des Schwimmerschalters durch die Entlüftungsleitung oder ein
separates Leerrohr mit einem Zugdraht zum elektrischen Anschluss führen.
2. Hyper-CEE-Motorschutzstecker oder neuen Schutzkontaktstecker (1~230 V, nicht
im Lieferumfang enthalten) montieren.
Doppelanlagen ü Zulaufleitung und Entlüftungsleitung sind mit max. 30°-Bögen verlegt.
(ð Kapitel 5.3.2.2, Seite 24)
ü Pumpenaggregat ist aufgestellt. (ð Kapitel 5.5, Seite 36)
ü Schutzkontaktstecker (1~230 V) ist entfernt.
1. Die elektrischen Anschlussleitungen der Pumpenaggregate und die elektrischen
Anschlussleitungen der Schwimmerschalter durch die Entlüftungsleitung oder
ein separates Leerrohr mit Hilfe eines Zugdrahts zum elektrischen Anschluss
führen.
2. Neuen Schutzkontaktstecker (1~230 V, nicht im Lieferumfang enthalten)
montieren.
5.6.2 Überflurbox elektrisch anschließen
Kabelstopfen auswählen
1
Abb. 42: Kabelstopfen
1 Durchführung für
Motoranschlussleitung
Tabelle 8: Pumpenaggregate und dazugehörige Kabelstopfen
Pumpenaggregat
Ama-Drainer N 301 SE
Ama-Drainer N 301 NE
Ama-Drainer N 302 SE
Ama-Drainer N 302 NE
Ama-Drainer N 303 SE
Ama-Drainer N 303 NE
Ama-Drainer N 358 SE/NE
Ama-Drainer 4../10 SE
Ama-Drainer 4../10 SD
Ama-Drainer 4.../35 SE
Ama-Drainer 4.../35 SD
Ama-Drainer-Box
A
1
B
1 2
2 Durchführung für Schwimmerschalter
Kabelstopfen
A, B
B
A, B
B
A, B
B
B
B
C
B
C
C
