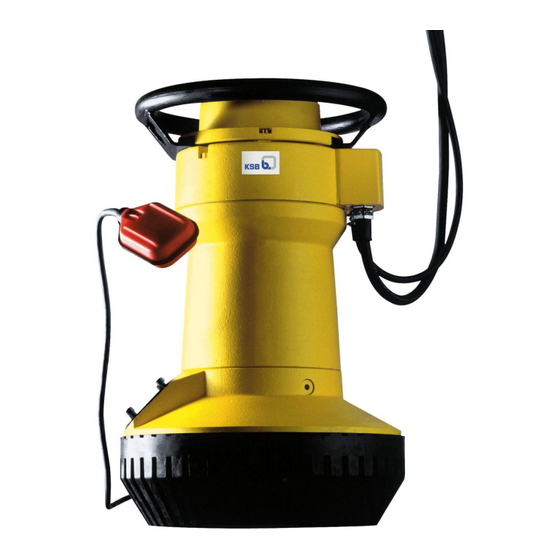

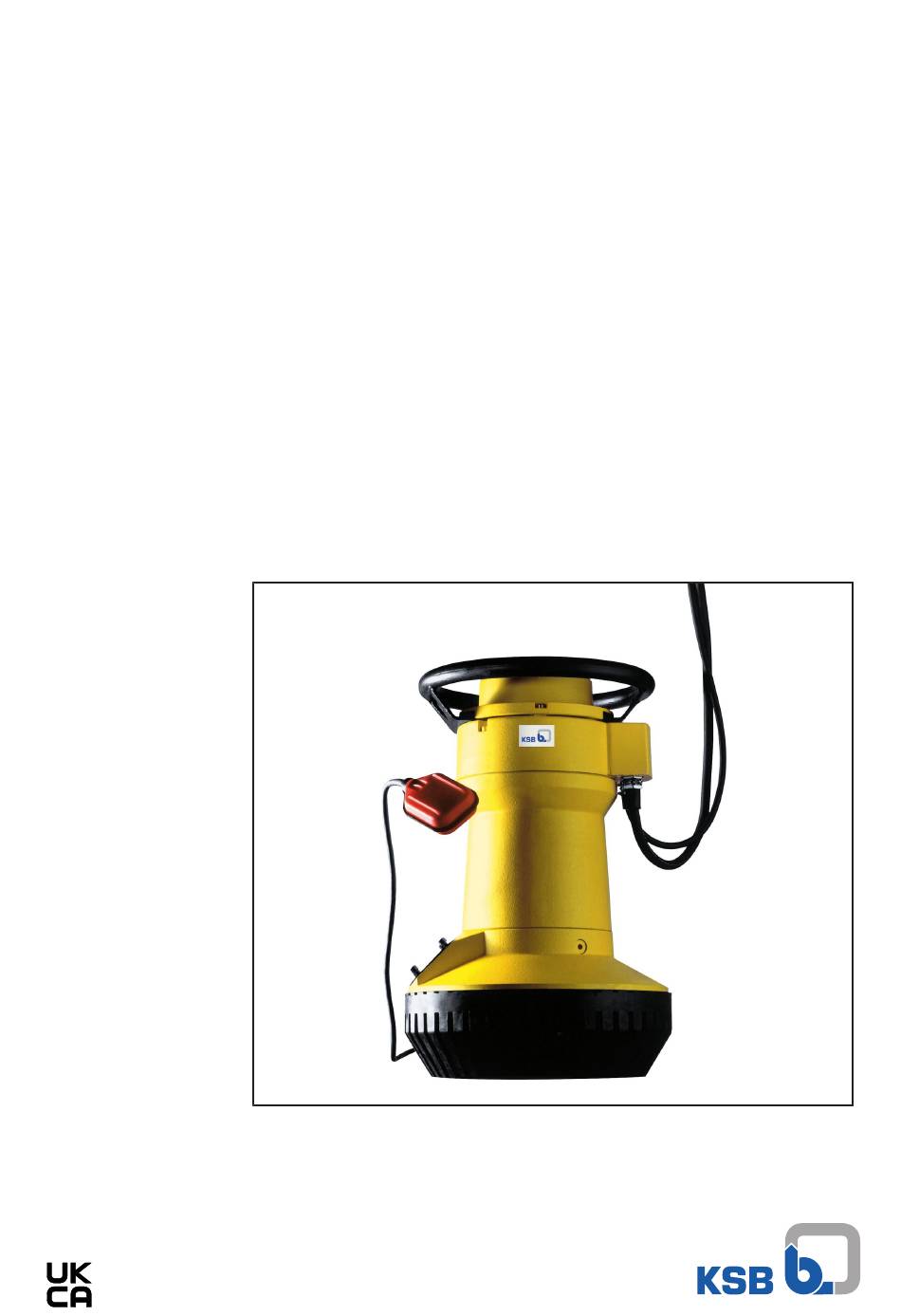

- Seite 1 Schmutzwasser-Tauchmotorpumpe AmaDrainer 80 / 100 Betriebs-/ Montageanleitung...
- Seite 2 Impressum Betriebs-/ Montageanleitung AmaDrainer 80 / 100 Originalbetriebsanleitung Alle Rechte vorbehalten. Inhalte dürfen ohne schriftliche Zustimmung des Herstellers weder verbreitet, vervielfältigt, bearbeitet noch an Dritte weitergegeben werden. Generell gilt: Technische Änderungen vorbehalten. © KSB SE & Co. KGaA, Frankenthal 18.02.2022...
-
Seite 3: Inhaltsverzeichnis
Schaltpunkte für Niveausteuerung einstellen (nur bei AmaDrainer ... S) ........ 24 Drehrichtung prüfen ............................ 25 Inbetriebnahme/Außerbetriebnahme .................... 27 Inbetriebnahme .............................. 27 6.1.1 Voraussetzung für die Inbetriebnahme ................... 27 6.1.2 Einschalten ............................ 27 Grenzen des Betriebsbereichs........................ 28 6.2.1 Schalthäufigkeit .......................... 28 6.2.2 Fördermedium............................ 28 Außerbetriebnahme/Konservieren/Einlagern.................... 30 AmaDrainer 80 / 100 3 von 56... - Seite 4 Pumpenteil montieren........................ 39 Empfohlene Ersatzteilhaltung ........................ 39 Störungen: Ursachen und Beseitigung.................... 40 Zugehörige Unterlagen ........................ 42 10.1 Explosionszeichnung mit Ersatzteileverzeichnis................... 42 10.2 Abmessungen .............................. 44 10.2.1 AmaDrainer 80 ........................... 44 10.2.2 AmaDrainer 100 .......................... 45 10.3 Einbaubeispiel.............................. 46 10.3.1 Einzelpumpe (Einbaubeispiel)...................... 46 10.3.2 Doppelpumpwerk (Einbaubeispiel) .................... 47 10.4 Elektrische Anschlusspläne.......................... 48 10.4.1 AmaDrainer 80 ........................... 48...
-
Seite 5: Glossar
Sie können kurzzeitig im ausgetauchten Zustand bis zum Erreichen des Mindeststand des Fördermediums eingesetzt werden. Unbedenklichkeitserklärung Eine Unbedenklichkeitserklärung ist eine Erklärung des Kunden im Falle einer Rücksendung an den Hersteller, dass das Produkt AmaDrainer 80 / 100 5 von 56... -
Seite 6: Allgemeines
Zur Aufrechterhaltung der Gewährleistungsansprüche muss im Schadensfall unverzüglich der nächstgelegene KSB-Service benachrichtigt werden. 1.2 Einbau von unvollständigen Maschinen Für den Einbau von KSB gelieferten unvollständigen Maschinen sind die jeweiligen Unterkapitel von Wartung/Instandhaltung zu beachten. 1.3 Zielgruppe Zielgruppe dieser Betriebsanleitung ist technisch geschultes Fachpersonal. -
Seite 7: Kennzeichnung Von Warnhinweisen
Dieses Symbol kennzeichnet in Kombination mit einem Signalwort Gefahren im Zusammenhang mit elektrischer Spannung und gibt Informationen zum Schutz vor elektrischer Spannung. Maschinenschaden Dieses Symbol kennzeichnet in Kombination mit dem Signalwort ACHTUNG Gefahren für die Maschine und deren Funktion. AmaDrainer 80 / 100 7 von 56... -
Seite 8: Sicherheit
Datenblatt oder in der Dokumentation beachten (z. B.: Vermeidung von Überhitzung, Gleitringdichtungsschäden, Kavitationsschäden, Lagerschäden). ▪ Die Pumpe nicht saugseitig drosseln (Vermeidung von Kavitationsschäden). ▪ Andere Betriebsweisen, sofern nicht im Datenblatt oder in der Dokumentation genannt, mit dem Hersteller abstimmen. AmaDrainer 80 / 100 8 von 56... -
Seite 9: Personalqualifikation Und Personalschulung
▪ Wenn durch ein Ausschalten der Pumpe keine Erhöhung des Gefahrenpotenzials droht, bei Aufstellung des Pumpenaggregats ein NOT-HALT-Befehlsgerät in unmittelbarer Nähe von Pumpe/Pumpenaggregat vorsehen. ▪ Unbefugte Personen (z. B. Kinder) von der Anlage fernhalten. AmaDrainer 80 / 100 9 von 56... -
Seite 10: Sicherheitshinweise Für Wartung, Inspektion Und Montage
Wiederinbetriebnahme die aufgeführten Punkte für die Inbetriebnahme beachten. (ð Kapitel 6.1, Seite 27) 2.8 Unzulässige Betriebsweisen Niemals die Pumpe/Pumpenaggregat außerhalb der im Datenblatt sowie in der Betriebsanleitung angegebenen Grenzwerte betreiben. Die Betriebssicherheit der gelieferten Pumpe/Pumpenaggregats ist nur bei bestimmungsgemäßer Verwendung gewährleistet. AmaDrainer 80 / 100 10 von 56... -
Seite 11: Transport/Lagerung/Entsorgung
3 Transport/Lagerung/Entsorgung 3.1 Lieferzustand kontrollieren 1. Bei Warenübergabe jede Verpackungseinheit auf Beschädigungen prüfen. 2. Bei Transportschäden den genauen Schaden feststellen, dokumentieren und umgehend schriftlich an KSB oder den liefernden Händler und den Versicherer melden. 3.2 Transportieren WARNUNG Unsachgemäßes Heben/Bewegen schwerer Baugruppen oder Bauteile Personenschäden und Sachschäden! -
Seite 12: Lagerung / Konservierung
Korrosionsschäden führen oder bei Sauerstoffkontakt entflammen. 4. Der Pumpe muss immer eine ausgefüllte Unbedenklichkeitserklärung beigefügt werden. Angewandte Sicherungsmaßnahmen und Dekontaminierungsmaßnahmen angeben. (ð Kapitel 12, Seite 52) HINWEIS Bei Bedarf kann eine Unbedenklichkeitserklärung im Internet unter folgender Adresse heruntergeladen werden: www.ksb.com/certificate_of_decontamination AmaDrainer 80 / 100 12 von 56... -
Seite 13: Entsorgung
Ende der Lebensdauer nicht im Hausmüll entsorgt werden. Zur Rückgabe den jeweiligen örtlichen Entsorgungspartner kontaktieren. Wenn das alte Elektrogerät oder Elektronikgerät personenbezogene Daten enthält, ist der Betreiber selbst für deren Löschung verantwortlich, bevor die Geräte zurückgeben werden. AmaDrainer 80 / 100 13 von 56... -
Seite 14: Beschreibung Pumpe/Pumpenaggregat
Tabelle 5: Erklärung zur Benennung Angabe Bedeutung AmaDrainer Baureihe Werkstoffausführung Verschleißfeste Ausführung Verschleißfeste Ausführung mit Laufrad aus Hartguss Norihard Standardausführung Druckstutzen-Nenndurchmesser 80 mm 100 mm Motorleistung [kW × 10] 4,0 kW 7,5 kW Schwimmerschalter Mit Schwimmerschalter Ohne Schwimmerschalter Ohne Angabe AmaDrainer 80 / 100 14 von 56... -
Seite 15: Typenschild
4 Beschreibung Pumpe/Pumpenaggregat 4.4 Typenschild KSB SE & Co. KGaA Johann-Klein-Straße 9 67227 Frankenthal Deutschland AMADRAINER B 80-40 SE/10K 400 V3 ~ 50 Hz T40°C 4,0 kW 8,5 A class B 2-100 m³/h 22,8-2,7 m IP 68 10m 14,7kg EN12050-2... -
Seite 16: Konstruktiver Aufbau
▪ Elektrische Anschlussleitung und CEE-Stecker mit Phasenwender ▪ Drehrichtungsanzeige ▪ Überstromauslöser AmaDrainer 100: ▪ Elektrische Anschlussleitung mit freien Kabelenden ▪ Schaltgerät als Zubehör erhältlich Standardausführung: ▪ 10 m elektrische Anschlussleitung Werkstoffausführung B/BH: ▪ 20 m elektrische Anschlussleitung AmaDrainer 80 / 100 16 von 56... -
Seite 17: Aufbau Und Wirkungsweise
Umgebung mit 2 hintereinander angeordneten drehrichtungsunabhängigen Wellendichtungen (4) abgedichtet. Eine Schmierflüssigkeitskammer zwischen den Dichtungen dient zur Kühlung und Schmierung der Wellendichtungen. Die Welle ist in Wälzlagern (1) und (3) gelagert. Nur bei AmaDrainer ... S AmaDrainer 80 / 100 17 von 56... -
Seite 18: Geräuscherwartungswerte
Spezial-Anschlusskrümmer, Werkstoff: Grauguss Rp 2 ✘ Flansch DN 65 ✘ DN 80 ✘ DN 100 ✘ Innengewinde nach DIN 2999/12 Rp 4 ✘ Weiteres Zubehör über den Händler beziehbar. Gebohrt nach DIN 2501, PN 16 Muss mitbestellt werden. AmaDrainer 80 / 100 18 von 56... -
Seite 19: Aufstellung/Einbau
▪ Die Daten auf dem Typenschild des Pumpenaggregats sind geprüft. Das Pumpenaggregat muss für den Betrieb am vorhandenen Energieversorgungsnetz geeignet sein. (ð Kapitel 4.4, Seite 15) ▪ Das zu fördernde Fördermedium entspricht den erlaubten Fördermedien. (ð Kapitel 6.2.2.1, Seite 28) AmaDrainer 80 / 100 19 von 56... -
Seite 20: Pumpenaggregat Aufstellen
2. Pumpenaggregat absenken. Dabei Rohrleitung / Schlauch vorsichtig mitführen. 3. Pumpenaggregat abstellen. AmaDrainer ... S: Schwimmerschalter muss sich ungehindert bewegen. 4. Hebemittel und Rohrleitung / Schlauch gestreckt nach oben führen und befestigen. Minimalwerte AmaDrainer 80 / 100 20 von 56... -
Seite 21: Rohrleitung Anschließen
Arbeiten am elektrischen Anschluss durch unqualifiziertes Personal Lebensgefahr durch Stromschlag! ▷ Elektrischen Anschluss nur durch Elektrofachkraft durchführen. ▷ Vorschriften IEC 60364 beachten. WARNUNG Fehlerhafter Netzanschluss Beschädigung des Energieversorgungsnetzes, Kurzschluss! ▷ Technische Anschlussbedingungen örtlicher Energieversorgungsunternehmen beachten. AmaDrainer 80 / 100 21 von 56... - Seite 22 2. Schutzkappen an der elektrischen Anschlussleitung erst unmittelbar vor dem Anschluss entfernen. 3. Falls notwendig, die Länge der elektrischen Anschlussleitung den örtlichen Gegebenheiten anpassen. 4. Nach Leitungskürzungen die angebrachten Kennzeichnungen an den einzelnen Adern der Leitungsenden wieder richtig anbringen. AmaDrainer 80 / 100 22 von 56...
-
Seite 23: Überlastschutzeinrichtung Einstellen
Temperaturschalter das Pumpenaggregat aus. Ist der Antrieb abgekühlt, schalten die Temperaturschalter das Pumpenaggregat selbsttätig wieder ein. Schalten die Temperaturschalter das Pumpenaggregat mehrmals hintereinander aus, muss der KSB-Inspektionsdienst verständigt werden. 1. Externe Schutzeinrichtung 3-polig, mechanisch verriegelt ausführen. 2. Überlastschutzeinrichtung auf Motornennstrom einstellen. Einstellwert dem Typenschild entnehmen. -
Seite 24: Schaltpunkte Für Niveausteuerung Einstellen (Nur Bei Amadrainer
(B) muss mindestens 100 mm betragen. Niveausteuerung bei 2 Pumpenaggregaten mit Schaltgerät für Doppelpumpwerke Allgemeine Hinweise: ▪ Beim Betrieb mit 2 Pumpenaggregaten müssen AmaDrainer 80 ... N und 2 Schwimmerschalter verwendet werden. ▪ Beide Schwimmerschalter kaskadenförmig anordnen. Es ergeben sich folgende Schaltfunktionen: –... -
Seite 25: Drehrichtung Prüfen
5 Aufstellung/Einbau ü 2 AmaDrainer 80 ... N und 2 Schwimmerschalter sind vorhanden. ü Mindeststand des Fördermediums ist beachtet. (ð Kapitel 6.2.2.4, Seite 29) 1. Beide Schwimmerschalter kaskadenförmig anordnen. 2. Befestigungshöhe der Schwimmerschalterleitung wählen. 3. Schwimmerschalterleitung an Druckleitung oder einem anderen geeigneten Punkt befestigen. Abstand zwischen Befestigungspunkt (A) und Knickschutztülle (B) muss mindestens 100 mm betragen. - Seite 26 AmaDrainer (B) 100 Der elektrische Anschluss erfolgt über ein Schaltgerät (YΔ-Einschaltung). Bei falscher Drehrichtung sind die Adern L1 und L2 der Netzleitung zu tauschen. 1. Pumpe einschalten. ð Bei richtiger Drehrichtung erfolgt ein Startruck der Pumpe in der dargestellten Richtung. AmaDrainer 80 / 100 26 von 56...
-
Seite 27: Inbetriebnahme/Außerbetriebnahme
AmaDrainer ... N (ohne Schwimmerschalter) Das Pumpenaggregat schaltet automatisch über das Schaltgerät ein. AmaDrainer ... S (mit Schwimmerschalter) Abb. 5: Einschaltpunkt A Einschaltpunkt Die automatische Steuerung schaltet ein, wenn der Schwimmerschalter den Einschaltpunkt A erreicht. AmaDrainer 80 / 100 27 von 56... -
Seite 28: Grenzen Des Betriebsbereichs
▷ Nicht im Lebensmittelbereich einsetzen. Standardausführung ▪ Chemisch neutrales Schmutzwasser ▪ Leicht verunreinigtes Schmutzwasser ▪ Festbestandteile bis 12 mm Korngröße Werkstoffausführung B / BH (verschleißfeste Ausführung) Zusätzlich zur Standardausführung: ▪ Abrasive Medien ▪ Sandhaltiges Wasser AmaDrainer 80 / 100 28 von 56... -
Seite 29: Fördermediumstemperatur
▷ Niemals den Mindeststand des Fördermediums unterschreiten. Tabelle 9: Mindeststand / Maximalstand des Fördermediums Mindeststand des Fördermediums Maximalstand des Fördermediums W / Maximale Eintauchtiefe T max. Standardausführung Werkstoffausführung B/BH T min. [mm] t ≤ 3 Minuten AmaDrainer 80 / 100 29 von 56... -
Seite 30: Außerbetriebnahme/Konservieren/Einlagern
2. Pumpe nach ausreichender Abkühlzeit (10 Minuten) ausbauen. 3. Pumpe ordnungsgemäß spülen. Dabei den Wasserstrahl auf den Druckstutzen der Pumpe richten. 4. Pumpe abtropfen lassen. 5. Pumpe vertikal in einem dunklen, trockenen und frostfreien Raum einlagern. AmaDrainer 80 / 100 30 von 56... -
Seite 31: Wiederinbetriebnahme
Bei Pumpen/Pumpenaggregaten, die älter als 5 Jahre sind, wird empfohlen alle Elastomere zu erneuern. Für die Wiederinbetriebnahme die Punkte für Inbetriebnahme (ð Kapitel 6.1, Seite 27) und Grenzen des Betriebsbereichs (ð Kapitel 6.2, Seite 28) beachten. Vor Wiederinbetriebnahme des Pumpenaggregats zusätzlich Maßnahmen für Wartung / Instandhaltung (ð Kapitel 8, Seite 33) durchführen. AmaDrainer 80 / 100 31 von 56... -
Seite 32: Bedienung
▷ Sicherstellen, dass alle örtlich geltenden Vorschriften erfüllt sind, insbesondere Supply of Machinery (Safety) Regulations 2008 und Electrical Equipment (Safety) Regulations 2016 . ▷ Vor Inbetriebnahme alle elektrischen Leitungen prüfen. 7.1 Pumpensteuerung AmaDrainer 80 Tabelle 10: Pumpensteuerung AmaDrainer 80 Schalterstellung Funktion AmaDrainer ... -
Seite 33: Wartung / Instandhaltung
Eine regelmäßige Kontrolle auf einwandfreie Funktion, erhöht die Betriebssicherheit (EN 12056-4). Es wird eine regelmäßige Wartung gemäß folgendem Plan empfohlen: Tabelle 11: Übersicht Wartungsmaßnahmen Wartungsintervall Wartungsmaßnahmen ≥ 2000 Betriebsstunden Schmiermittel im Vorkammerraum prüfen Gleitringdichtung prüfen AmaDrainer 80 / 100 33 von 56... -
Seite 34: Schmierung Und Schmiermittelwechsel
▷ Gesetzliche Bestimmungen bezüglich der Entsorgung von gesundheitsgefährdenden Flüssigkeiten beachten. WARNUNG Überdruck in der Schmierflüssigkeitskammer Herausspritzende Flüssigkeit beim Öffnen der Schmierflüssigkeitskammer in betriebswarmen Zustand! ▷ Verschlussschraube der Schmierflüssigkeitskammer vorsichtig öffnen. Schmierflüssigkeit ablassen 1. Pumpenaggregat wie dargestellt aufstellen. AmaDrainer 80 / 100 34 von 56... -
Seite 35: Entleeren / Reinigen
▷ Gesetzliche Bestimmungen bezüglich der Entsorgung von gesundheitsgefährdenden Medien beachten. HINWEIS Vor dem Transport in die Werkstatt Pumpenaggregat spülen und reinigen. Pumpenaggregat mit Unbedenklichkeitserklärung versehen. HINWEIS Die Pumpe entleert sich beim Herausnehmen aus dem Fördermedium automatisch. AmaDrainer 80 / 100 35 von 56... -
Seite 36: Pumpenaggregat Demontieren
8.4.3 Gehäuseeinsatz 13-6 demontieren (nur bei Werkstoffausführung B/BH) 1. 7 Stopfen 916.1 entfernen. 2. Schrauben 900 lösen. 3. Haltering 506 entfernen. 4. Dichtwulst des Gehäuseeinsatzes 13-6 am Druckstutzen abheben und in den Druckstutzen hineindrücken. 5. Gehäuseeinsatz aus Spiralgehäuse 102.1 herausziehen. AmaDrainer 80 / 100 36 von 56... -
Seite 37: Gleitringdichtung Ausbauen
6. Gleitringdichtung 433.1 abziehen. Um beim Abziehen der Gleitringdichtung 433.1 eine Beschädigung der Wellenoberfläche durch die Feder zu vermeiden, empfiehlt es sich, zur Demontage eine spezielle KSB-Montagehülse zu verwenden. 8.4.5 Kugellager demontieren ü Gleitringdichtungen sind ausgebaut. (ð Kapitel 8.4.4, Seite 37) 1. Zylinderschrauben 914.23 (3 Stück) herausschrauben. -
Seite 38: Kugellager Montieren
3. Sicherungsring 932.2 montieren. 4. Kugellager 321.1 und Lagerhülse 529 auf die Welle aufpressen. 5. Toleranzring 500.21 in die Welle einsetzen. Zum Schutz der Wellenoberfläche die spezielle KSB-Montagehülse verwenden. 6. Kugellager 321.2 auf Wellenhülse 523 montieren und Sicherungsring 932.31 oder 932.32 einsetzen. -
Seite 39: Pumpenteil Montieren
8. Zylinderschraube 914.6 einschrauben. 9. Fuß 182 aufsetzen. 10. Scheiben 550.3 einsetzen. 11. Zylinderschrauben 914.21 einschrauben. 12. Flanschkrümmer P3 einsetzen. 13. Zylinderschrauben 914.22 einschrauben. 8.6 Empfohlene Ersatzteilhaltung Eine Lagerhaltung von Reserveteilen ist nicht erforderlich. AmaDrainer 80 / 100 39 von 56... -
Seite 40: Störungen: Ursachen Und Beseitigung
Betriebsanleitung und/oder Herstellerdokumentation des Zubehörs beachten. HINWEIS Vor Arbeiten am Pumpeninneren während der Garantiezeit Rücksprache mit dem KSB-Service halten. Die Nichtbeachtung führt zum Verlust der Gewährleistungsansprüche und Schadensersatzansprüche. Wenn Probleme auftreten, die nicht in der folgenden Tabelle beschrieben werden, ist Rücksprache mit dem KSB-Service erforderlich. - Seite 41 Einlauf, Sandfang, Pumpenteile, und zu geringer Zulauf Rückflusssperre reinigen, Grube entleeren und reinigen. ✘ - Temperaturwächter für Nach Abkühlen schaltet Motor wieder automatisch Wicklungsüberwachung hat wegen zu hoher ein. Ursache klären! Wicklungstemperatur abgeschaltet AmaDrainer 80 / 100 41 von 56...
-
Seite 42: Zugehörige Unterlagen
914.6 131 (AD 100) 550.3 914.21 Abb. 9: Explosionszeichnung Tabelle 14: Einzelteileverzeichnis Teile-Nr. Benennung Teile-Nr. Benennung 102.1 Spiralgehäuse Halterung 13-6 Gehäuseeinsatz 81-17 Endverbinder Einlaufring 81-21 CEE-Motorschutzstecker Saugdeckel 81-22 Klemmenkastendeckel Pumpenfuß 81-44 Klemmbügel Laufrad 81-45 Schwimmerschalter AmaDrainer 80 / 100 42 von 56... - Seite 43 914.1/.5/.6/.7/.9 /.10/ Innensechskantschraube .11/.21/.22/.23/.24/.25 540.1 Buchse 914.41/.42 Innensechskantschraube 550.1 Stützscheibe 914.43/.5 Innensechskantschraube 550.2 Passscheibe 916.1/.2/.3 Stopfen 550.3 Scheibe Sicherungsscheibe 561.2 Passkerbstift 932.2/.4/.11/.12/.13/.31/ Sicherungsring Stange Passfeder Griff 99-2 Halter Unterlage Entfällt bei Werkstoffausführung B/BH. AmaDrainer 80 / 100 43 von 56...
-
Seite 44: Abmessungen
10 Zugehörige Unterlagen 10.2 Abmessungen 10.2.1 AmaDrainer 80 Ø 309 Ø 356 ≥ 800 × 800 Abb. 10: Abmessungen AmaDrainer 80 A Einschaltpunkt E Entlüftungsbohrung B Ausschaltpunkt R Restwasserstand Tabelle 15: Abmessungen Baureihe Gewicht [mm] [mm] [mm] [mm] [kg] AmaDrainer 80 Rp 2 Anschlusskrümmer... -
Seite 45: Amadrainer 100
A Einschaltpunkt E Entlüftungsbohrung B Ausschaltpunkt R Restwasserstand Tabelle 16: Abmessungen Baureihe Gewicht [mm] [mm] [mm] [mm] [kg] AmaDrainer 100 Rp 4 Anschlusskrümmer mit Innengewinde Rp 4 AmaDrainer 100 Anschlusskrümmer mit Flansch DN 100 AmaDrainer 80 / 100 45 von 56... -
Seite 46: Einbaubeispiel
Flanschrohre für stationäre stationäre Verwendung (Schnellverbindung mit Verwendung (Schnellverbindung mit Storz-Kupplung) Storz-Kupplung) P 12 P 12 P 10 P 10 Anschlusskrümmer Storz-Festkupplung mit Außengewinde Storz-Festkupplung mit Flansch Storz-Schlauchkupplung Schlauchschelle P 10 Synthetikschlauch P 12 Rückflusssperre AmaDrainer 80 / 100 46 von 56... -
Seite 47: Doppelpumpwerk (Einbaubeispiel)
E 6/3 Schwimmerschalter Hochwasser E 10 Alarmschaltgerät AS 5 E 10/2 Hupe Rückstauebene Tabelle 17: Abmessungen Baugröße [mm] [mm] [mm] [mm] [mm] AmaDrainer 80 1690 x 800 1000 AmaDrainer 100 1690 x 800 1000 AmaDrainer 80 / 100 47 von 56... -
Seite 48: Elektrische Anschlusspläne
10 Zugehörige Unterlagen 10.4 Elektrische Anschlusspläne 10.4.1 AmaDrainer 80 L1 L2 L3 N PE br bl 22 21 U1 V1 W1 Abb. 13: Elektrischer Anschlussplan AmaDrainer 80 1 Drehrichtung 2 Betrieb 3 Störung K1 Schütz S1 Hand-0-Automatik-Schalter F1 Motorschutzrelais X1 Klemmenleiste... -
Seite 49: Amadrainer 100
V1 W1 W2 U2 V2 (Z) (X) (Y) III II Abb. 14: Elektrischer Anschlussplan AmaDrainer 100 A Leitung 1 B Leitung 2 M Motor F Temperaturschalter (WSK) I Schwarz II Braun III Grau IV Grün / gelb AmaDrainer 80 / 100 49 von 56... - Seite 50 10 Zugehörige Unterlagen 10.4.2.1 Überlastschutzeinrichtung AmaDrainer 100 ... N mit LevelControl Basic 2 Abb. 15: Grundplatine: Überlastschutzeinrichtung AmaDrainer 100 ... N mit LevelControl Basic 2 A Thermistorauswerterelais AmaDrainer 80 / 100 50 von 56...
-
Seite 51: Uk-Konformitätserklärung
11 UK-Konformitätserklärung 11 UK-Konformitätserklärung Hersteller: KSB SE & Co. KGaA Johann-Klein-Straße 9 67227 Frankenthal (Deutschland) Die alleinige Verantwortung für die Ausstellung dieser UK-Konformitätserklärung trägt der Hersteller. Hiermit erklärt der Hersteller, dass das Produkt: AmaDrainer (B) 80/100 Seriennummernbereich: 2022w01 bis 2024w52 ▪... -
Seite 52: Unbedenklichkeitserklärung
Folgende Sicherheitsvorkehrungen hinsichtlich Spülmedien, Restflüssigkeiten und Entsorgung sind erforderlich: ⃞ ................................................................Wir versichern, dass die vorstehenden Angaben korrekt und vollständig sind und der Versand gemäß den gesetzlichen Bestimmungen erfolgt....................................Ort, Datum und Unterschrift Adresse Firmenstempel Pflichtfeld AmaDrainer 80 / 100 52 von 56... -
Seite 53: Stichwortverzeichnis
Wellendichtung 16 Bestimmungsgemäße Verwendung 8 Wiederinbetriebnahme 31 Einsatzbereiche 8 Einschalten 27 Elektrischer Anschluss 22 Entsorgung 13 Fördermedium Dichte 29 Gesamtzeichnung 42 Gewährleistungsansprüche 6 Inbetriebnahme 27 Kennzeichnung von Warnhinweisen 7 Konservierung 12 Lager 16 Lagerung 12 Laufradform 16 Lieferumfang 18 mitgeltende Dokumente 6 Rücksendung 12 Schadensfall 6 Sicherheit 8 Sicherheitsbewusstes Arbeiten 9 Störungen Ursachen und Beseitigung 40 AmaDrainer 80 / 100 53 von 56... - Seite 56 KSB SE & Co. KGaA Johann-Klein-Straße 9 • 67227 Frankenthal (Germany) Tel. +49 6233 86-0 www.ksb.com...
