5 Aufstellung/Einbau
5.5.2.2 Schwimmerschalter / Schaltautomatik montieren und einstellen
▪ Schaltgerät für Doppelanlage LevelControl Basic 2 mit automatischer
Wechselschaltung, Spitzenschaltung, Reserveschaltung
▪ 2 Schwimmerschalter für Ein / Aus Pumpenaggregat
▪ 3 Schwimmerschalter für Ein / Aus Pumpenaggregat und Hochwasseralarm
1
2
A
3
4
5
6

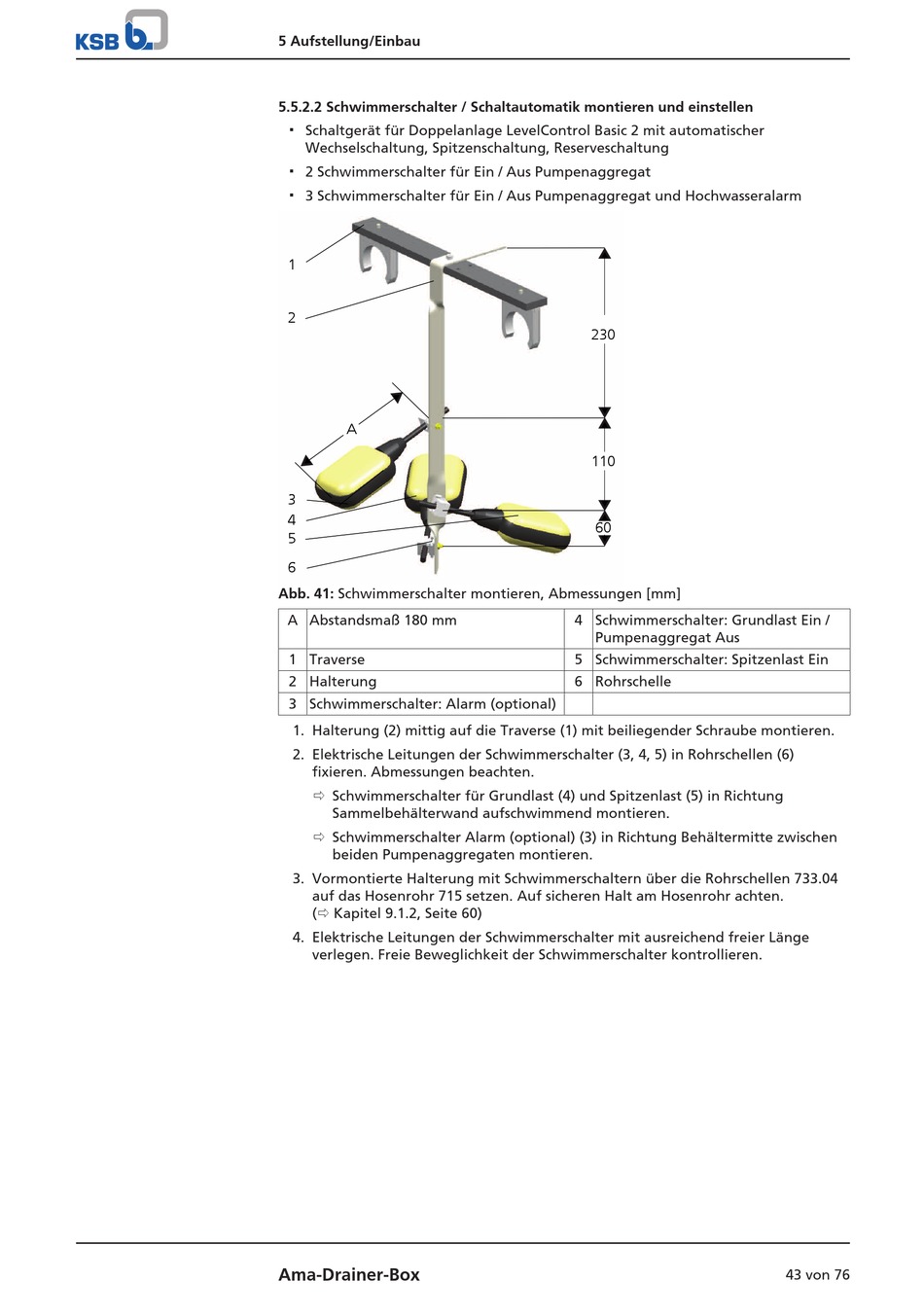

Abb. 41: Schwimmerschalter montieren, Abmessungen [mm]
A Abstandsmaß 180 mm
1 Traverse
2 Halterung
3 Schwimmerschalter: Alarm (optional)
1. Halterung (2) mittig auf die Traverse (1) mit beiliegender Schraube montieren.
2. Elektrische Leitungen der Schwimmerschalter (3, 4, 5) in Rohrschellen (6)
fixieren. Abmessungen beachten.
ð Schwimmerschalter für Grundlast (4) und Spitzenlast (5) in Richtung
Sammelbehälterwand aufschwimmend montieren.
ð Schwimmerschalter Alarm (optional) (3) in Richtung Behältermitte zwischen
beiden Pumpenaggregaten montieren.
3. Vormontierte Halterung mit Schwimmerschaltern über die Rohrschellen 733.04
auf das Hosenrohr 715 setzen. Auf sicheren Halt am Hosenrohr achten.
(ð Kapitel 9.1.2, Seite 60)
4. Elektrische Leitungen der Schwimmerschalter mit ausreichend freier Länge
verlegen. Freie Beweglichkeit der Schwimmerschalter kontrollieren.
Ama-Drainer-Box
230
110
60
4 Schwimmerschalter: Grundlast Ein /
Pumpenaggregat Aus
5 Schwimmerschalter: Spitzenlast Ein
6 Rohrschelle
