KSB Ama-Drainer-Box Mini Betriebs-/Montageanleitung
Automatische schmutzwasserhebeanlage
Vorschau ausblenden
Andere Handbücher für Ama-Drainer-Box Mini:
- Betriebs- und montageanleitung (36 Seiten) ,
- Betriebs- und montageanleitung (46 Seiten) ,
- Zusatzbetriebsanleitung (14 Seiten)
Verwandte Anleitungen für KSB Ama-Drainer-Box Mini
Inhaltszusammenfassung für KSB Ama-Drainer-Box Mini

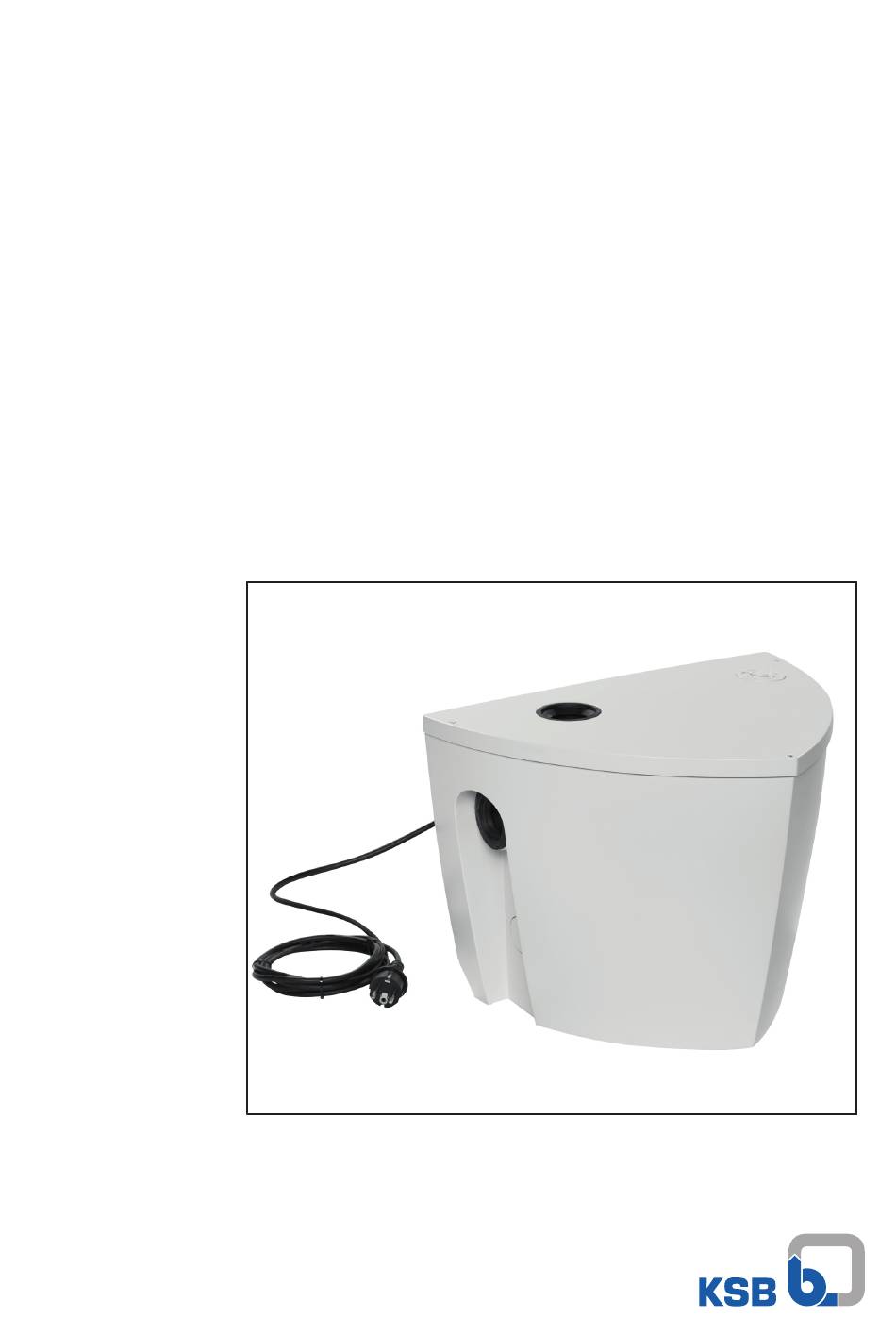

- Seite 1 Automatische Schmutzwasserhebeanlage Ama-Drainer-Box Mini Betriebs-/ Montageanleitung...
- Seite 2 Impressum Betriebs-/ Montageanleitung Ama-Drainer-Box Mini Originalbetriebsanleitung Alle Rechte vorbehalten. Inhalte dürfen ohne schriftliche Zustimmung des Herstellers weder verbreitet, vervielfältigt, bearbeitet noch an Dritte weitergegeben werden. Generell gilt: Technische Änderungen vorbehalten. © KSB SE & Co. KGaA, Frankenthal 02.07.2018...
-
Seite 3: Inhaltsverzeichnis
Hebeanlage aufstellen ........................... 18 Rohrleitungen anschließen .......................... 19 Pumpenaggregat aufstellen .......................... 21 Elektrisch anschließen ............................ 25 Inbetriebnahme/Außerbetriebnahme .................... 26 Inbetriebnahme .............................. 26 Grenzen des Betriebsbereichs........................ 27 Außerbetriebnahme/Konservieren/Einlagern.................... 28 Wiederinbetriebnahme.......................... 29 Wartung/Instandhaltung........................ 30 Sicherheitsbestimmungen.......................... 30 Wartung/Inspektion ............................ 30 Entleeren / Reinigen ............................ 31 Pumpenaggregat austauschen ........................ 32 Empfohlene Ersatzteilhaltung ........................ 34 Ama-Drainer-Box Mini 3 von 44... - Seite 4 Inhaltsverzeichnis Störungen: Ursachen und Beseitigung.................... 35 Zugehörige Unterlagen ........................ 36 Explosionszeichnung mit Einzelteilverzeichnis..................... 36 Anschlüsse ............................... 37 Abmessungen .............................. 38 Einbaubeispiel.............................. 39 EU-Konformitätserklärung ........................ 40 Leistungserklärung gemäß Verordnung (EU) Nr. 305/2011 Anhang III.......... 41 Unbedenklichkeitserklärung ....................... 42 Stichwortverzeichnis.......................... 43 Ama-Drainer-Box Mini 4 von 44...
- Seite 5 Schmutzwasserhebeanlage Einrichtung zum Sammeln und automatischen Heben von fäkalienfreiem Abwasser über die Rückstauebene. Tauchmotorpumpe Tauchmotorpumpen sind überflutbare, nicht selbstansaugende Blockaggregate. Im Normalfall werden die Pumpen komplett untergetaucht betrieben. Sie können kurzzeitig im Ama-Drainer-Box Mini 5 von 44...
-
Seite 6: Allgemeines
Zur Aufrechterhaltung der Gewährleistungsansprüche muss im Schadensfall unverzüglich die nächst gelegene KSB Serviceeinrichtung benachrichtigt werden. 1.2 Einbau von unvollständigen Maschinen Für den Einbau von KSB gelieferten unvollständigen Maschinen sind die jeweiligen Unterkapitel von Wartung/Instandhaltung zu beachten. 1.3 Zielgruppe Zielgruppe dieser Betriebsanleitung ist technisch geschultes Fachpersonal. -
Seite 7: Kennzeichnung Von Warnhinweisen
Dieses Symbol kennzeichnet in Kombination mit einem Signalwort Gefahren im Zusammenhang mit elektrischer Spannung und gibt Informationen zum Schutz vor elektrischer Spannung. Maschinenschaden Dieses Symbol kennzeichnet in Kombination mit dem Signalwort ACHTUNG Gefahren für die Maschine und deren Funktion. Ama-Drainer-Box Mini 7 von 44... -
Seite 8: Sicherheit
Hersteller abstimmen. Vermeidung vorhersehbarer Fehlanwendungen ▪ Niemals die im Datenblatt oder in der Dokumentation genannten zulässigen Einsatzbereiche und Verwendungsgrenzen bezüglich Temperatur etc. überschreiten. ▪ Alle Sicherheitshinweise sowie Handlungsanweisungen der vorliegenden Betriebsanleitung befolgen. Ama-Drainer-Box Mini 8 von 44... -
Seite 9: Personalqualifikation Und Personalschulung
▪ Leckagen (z. B. der Wellendichtung) gefährlicher Fördermedien (z. B. explosiv, giftig, heiß) so abführen, dass keine Gefährdung für Personen und die Umwelt entsteht. Hierzu geltende gesetzliche Bestimmungen einhalten. ▪ Gefährdung durch elektrische Energie ausschließen (Einzelheiten hierzu siehe landesspezifische Vorschriften und/oder örtliche Energieversorgungsunternehmen). Ama-Drainer-Box Mini 9 von 44... -
Seite 10: Sicherheitshinweise Für Wartung, Inspektion Und Montage
Wiederinbetriebnahme die aufgeführten Punkte für die Inbetriebnahme beachten. ▪ Unbefugte Personen (z. B. Kinder) von der Hebeanlage fernhalten. 2.8 Unzulässige Betriebsweisen Die in der Dokumentation angegebenen Grenzwerte grundsätzlich einhalten. Die Betriebssicherheit der gelieferten Hebeanlage ist nur bei bestimmungsgemäßer Verwendung gewährleistet. Ama-Drainer-Box Mini 10 von 44... -
Seite 11: Transport/Zwischenlagerung/Entsorgung
3 Transport/Zwischenlagerung/Entsorgung 3.1 Lieferzustand kontrollieren 1. Bei Warenübergabe jede Verpackungseinheit auf Beschädigungen prüfen. 2. Bei Transportschäden den genauen Schaden feststellen, dokumentieren und umgehend schriftlich an KSB oder den liefernden Händler und den Versicherer melden. 3.2 Transportieren GEFAHR Herunterfallen der Hebeanlage von der Palette Verletzungsgefahr durch herabfallende Hebeanlage! ▷... -
Seite 12: Entsorgung
1. Hebeanlage demontieren. Fette und Schmierflüssigkeiten bei der Demontage sammeln. 2. Pumpenwerkstoffe trennen z. B. nach: - Metall - Kunststoff - Elektronikschrott - Fette und Schmierflüssigkeiten 3. Nach örtlichen Vorschriften entsorgen bzw. einer geregelten Entsorgung zuführen. Ama-Drainer-Box Mini 12 von 44... -
Seite 13: Beschreibung
Zusätzlich zur Normalausführung: ▪ Schwimmbadwasser ▪ Brackwasser ▪ Meerwasser ▪ Salzhaltiges Wasser ▪ Aggressive Fördermedien ▪ Kondensat aus der Brennwerttechnik 4.2 Benennung Beispiel: Ama-Drainer-Box Mini C Tabelle 4: Erklärung zur Benennung Angabe Bedeutung Ama-Drainer-Box Baureihe Mini Kennzeichnung für Kleinhebeanlage Ausführung für aggressive Fördermedien 4.3 Typenschild... -
Seite 14: Konstruktiver Aufbau
Behälter (2) gesammelt. Bei einem bestimmten Füllstand löst der Schwimmerschalter (4) aus und schaltet die Tauchmotorpumpe (5) automatisch ein. Das Fördermedium wird durch den druckseitigen Anschluss (1) über die Rückstauebene dem öffentlichen Abwasserkanal zugeführt. Ama-Drainer-Box Mini 14 von 44... -
Seite 15: Geräuscherwartungswerte
Weiteres benötigtes Zubehör kann über den Händler bezogen werden. Komplett montiert ab Werk. Der Alarmkontaktgeber M1 warnt in Verbindung mit einem KSB-Alarmschaltgerät AS 0, AS 2, AS4 oder AS 5 vor unzulässig hohem Wasserstand im Sammelbehälter. Der KSB-Waschmaschinen-Stopp gibt Alarm und schaltet die Waschmaschine ab, bevor der Sammelbehälter überläuft. -
Seite 16: Aufstellung/Einbau
▷ Verlängerungskabel müssen qualitativ mit dem mitgeliefertem Pumpenkabel entsprechen. ▷ Elektrische Anschlüsse und Geräte nicht der Feuchtigkeit aussetzen. HINWEIS Gefahr eines Überflutungsschadens durch fehlende Netzspannung oder eine defekte Tauchmotorpumpe. Durch ein netzunabhängiges Alarmschaltgerät oder einen KSB-Waschmaschinen-Stopp sind Schäden vermeidbar. Ama-Drainer-Box Mini 16 von 44... -
Seite 17: Überprüfung Vor Aufstellungsbeginn
Weitere Betriebsanleitungen, die Komponenten dieser Hebeanlage betreffen, müssen zusätzlich berücksichtigt werden. Falls Transportsicherungen vorhanden sind, müssen diese vor der Montage entfernt werden. HINWEIS Hebeanlagen sollten nicht in der Nähe von Wohn- und Schlafräumen betrieben werden. Ama-Drainer-Box Mini 17 von 44... -
Seite 18: Hebeanlage Aufstellen
Bodenfreiheit sollte zwischen 80 bis 90 mm liegen. 2 handelsübliche Dübel (2) setzen und die Hakenschrauben (1) einschrauben. Mitgelieferte Puffer 595.01/.02 mit der Klebeband auf die Rückseite des Behälters 591 kleben (siehe Abbildung). Behälter 591 in die Hakenschrauben einhängen. Im Lieferumfang enthalten. Ama-Drainer-Box Mini 18 von 44... -
Seite 19: Rohrleitungen Anschließen
1. Formstück 720.2/.3/.4 dem Leitungsdurchmesser entsprechend wählen. 2. Mit Hilfe von Gleitmittel das Formstück in die für den Zulauf vorgesehene Muffe (1, 2 oder 3) drücken. 3. Zulaufleitung durch das Formstück stecken und ca. 30 mm in den Sammelbehälter ragen lassen. Ama-Drainer-Box Mini 19 von 44... -
Seite 20: Zusatzanschlüsse Anschließen
Abb. 7: Duschanschluss öffnen 1. Perforierte Stelle in der Seitenwand des Sammelbehälters mit einem geeigneten Werkzeug öffnen und entgraten. 2. Formstück 720.5 mit Dichtring 411 in die Öffnung setzen und von innen mit Mutter 920 befestigen. Ama-Drainer-Box Mini 20 von 44... -
Seite 21: Pumpenaggregat Aufstellen
Steckmuffe (Nennweite 40 / 50) und Gleitmittel in den Deckel 160 stecken. 5.5 Pumpenaggregat aufstellen 5.5.1 Druckschlauch montieren 720.1 720.1 Abb. 8: Druckabgang links und rechts Druckabgang links Druckabgang rechts 719 Schlauch 720.1 Formstück 733 Rohrschelle Ama-Drainer-Box Mini 21 von 44... -
Seite 22: Schwimmerschalter / Schaltautomatik Montieren Und Einstellen
1. Schwimmer 74-4 in das Segment 59-49 einhängen, bis es einrastet. Abb. 11: Schwimmerschalter für Duschanschluss einstellen 1. Sicherungsring 932 in die gewünschte Nut auf der Führung des Schwimmers 74-4 versetzen. ð Je näher der Sicherungsring am Schwimmerkörper, desto früher schaltet sich das Pumpenaggregat ein. (ð Kapitel 7.4.1, Seite 33) Ama-Drainer-Box Mini 22 von 44... -
Seite 23: Pumpenaggregat Einbauen
Muffe des Behälters drücken. Schlitz muss nach oben zeigen. 5. Elektrische Leitung mit Hilfe der selbstklebenden Kabelauflage 81-73 an der Behälterrückseite befestigen. Pumpenaggregat montieren Abb. 12: Korrekte Ausrichtung des Pumpenaggregats Abb. 13: Pumpenaggregat in Arretierung Ama-Drainer-Box Mini 23 von 44... - Seite 24 2. Pumpenaggregat ausrichten bis es einrastet. Das Pumpenaggregat darf nicht verdreht sein. Der Schwimmerschalter muss freigängig sein. 720.3 DN 40 Abb. 14: Schlauchverbindung herstellen, Abmessungen [mm] Behälter Schlauch 720.3 Formstück Rohrschelle 3. Schlauchverbindung mit der Druckleitung an der gewünschten Seite herstellen. Ama-Drainer-Box Mini 24 von 44...
-
Seite 25: Deckel Montieren
▷ Technische Anschlussbedingungen örtlicher Energieversorgungsunternehmen beachten. ACHTUNG Unsachgemäße Verlegung Beschädigung der elektrischen Anschlussleitung! ▷ Niemals bei Temperaturen unter -25 °C die elektrische Anschlussleitung bewegen. ▷ Niemals die elektrische Anschlussleitung knicken oder quetschen. 1. Stecker in die Steckdose stecken. Eingespritzte Hülse. Ama-Drainer-Box Mini 25 von 44... -
Seite 26: Inbetriebnahme/Außerbetriebnahme
Schaltpunkte der Hebeanlage durch mehrmaliges Befüllen und Abpumpen prüfen und ggf. nachstellen. (ð Kapitel 7.4.1, Seite 33) Die automatische Steuerung des Pumpenaggregats schaltet sich ein, wenn der Schwimmer das Niveau A erreicht. Abb. 16: Schaltpunkt A 1 Normalausführung 2 Duschanschluss Ama-Drainer-Box Mini 26 von 44... -
Seite 27: Grenzen Des Betriebsbereichs
Tabelle 6: Zulässiger Förderstrom Zulässiger Förderstrom Wert Maximal 10,0 m 6.2.2.4 Fördermediumstemperatur Tabelle 7: Temperaturgrenzen des Fördermediums Fördermedium Fördermediumstemperatur Leicht verunreinigtes Schmutzwasser max. 50 °C Bis maximal 3 Minuten für Schmutzwasser aus Kochwaschgang von nicht gewerblich genutzten Waschmaschinen und Geschirrspülmaschinen Ama-Drainer-Box Mini 27 von 44... -
Seite 28: Außerbetriebnahme/Konservieren/Einlagern
▷ Gesetzliche Bestimmungen bezüglich der Entsorgung von gesundheitsgefährdenden Medien beachten. 1. Hebeanlage von der Stromversorgung trennen und gegen Einschalten sichern. 2. Hebeanlage ordnungsgemäß ausbauen. 3. Hebeanlage ordnungsgemäß spülen. 4. Hebeanlage abtropfen lassen. Spezielle Konservierungsmaßnahmen sind nicht erforderlich. Ama-Drainer-Box Mini 28 von 44... -
Seite 29: Ausschalten
Zum vollständigen Ausschalten der Hebeanlage Netzstecker ziehen. 6.4 Wiederinbetriebnahme Für die Wiederinbetriebnahme die Punkte für Inbetriebnahme (ð Kapitel 6.1, Seite 26) und Grenzen des Betriebsbereiches beachten. (ð Kapitel 6.2, Seite 27) Vor Wiederinbetriebnahme der Hebeanlage zusätzlich Maßnahmen für Wartung / Instandhaltung durchführen. (ð Kapitel 7, Seite 30) Ama-Drainer-Box Mini 29 von 44... -
Seite 30: Wartung/Instandhaltung
Schwimmers zu prüfen und bei Bedarf zu reinigen. Kohlefiltereinsatz 673 tauschen Abb. 18: Filtereinsatz tauschen Filtereinsatz spätestens nach 2 Jahren austauschen, bei wahrnehmbaren Gerüchen auch früher. Der Filtereinsatz kann durch ein bajonettartiges Verschlusssystem schnell und einfach ausgetauscht werden. Ama-Drainer-Box Mini 30 von 44... -
Seite 31: Entleeren / Reinigen
7 Wartung/Instandhaltung HINWEIS Für sämtliche Wartungsarbeiten, Instandhaltungsarbeiten und Montagearbeiten stehen der KSB-Service oder autorisierte Werkstätten zur Verfügung. Für Kontaktadressen siehe beiliegendes Anschriftenheft: "Addresses" oder im Internet unter "www.ksb.com/contact". 7.3 Entleeren / Reinigen WARNUNG Gesundheitsgefährdende und/oder heiße Fördermedien, Hilfsstoffe und Betriebsstoffe Gefährdung für Personen und Umwelt! -
Seite 32: Pumpenaggregat Austauschen
7 Wartung/Instandhaltung 7.4 Pumpenaggregat austauschen HINWEIS Bei Ama-Drainer-Box Mini C ist der Einbau einer Serienpumpe Ama- Drainer N 301 SE/NE/C nicht möglich. Als Ersatzpumpe ist ein spezielles Pumpenaggregat aus dem KSB-Ersatzteilprogramm erforderlich. Montageanleitung zum Einbau einer Serienpumpe Ama-Drainer N 301 SE. ü Hebeanlage ist vom Energieversorgungsnetz getrennt. -
Seite 33: Schaltautomatik Einstellen
4. Einschaltpunkt kontrollieren. Schwimmer nach oben und unten bewegen. Bei jedem Anheben ist am Einschaltpunkt das Schalten des Kontakts durch ein klickendes Geräusch hörbar. 5. Hebeanlage elektrisch anschließen. (ð Kapitel 5.6, Seite 25) Schaltpunkte Abb. 21: Schaltpunkte Normalausführung Abb. 22: Schaltpunkte Duschanschluss Ama-Drainer-Box Mini 33 von 44... -
Seite 34: Empfohlene Ersatzteilhaltung
7 Wartung/Instandhaltung Tabelle 8: Grenzwerte Schaltpunkte Ausführung Ausschaltniveau Einschaltniveau [mm] [mm] Normalausführung ~ 35 ~ 190 Duschanschluss ~ 35 ~ 95 7.5 Empfohlene Ersatzteilhaltung Eine Lagerhaltung von Reserveteilen ist nicht erforderlich. Ama-Drainer-Box Mini 34 von 44... -
Seite 35: Störungen: Ursachen Und Beseitigung
Vor Arbeiten am Pumpeninneren während der Garantiezeit unbedingt Rücksprache halten. Unser Kundendienst steht Ihnen zur Verfügung. Zuwiderhandeln führt zum Verlust jeglicher Schadenersatzansprüche. Wenn Probleme auftreten, die nicht in der folgenden Tabelle beschrieben werden, ist Rücksprache mit dem KSB-Kundendienst erforderlich. Tabelle 9: Störungshilfe Störungen Mögliche Ursache Beseitigung Pumpe läuft, fördert aber nicht... -
Seite 36: Zugehörige Unterlagen
O-Ring Unterlage Schraube Behälter 595.01 Puffer Ø 10×4 595.02 Puffer 20,6×13,2 81-67 Klebeband 81-73 Kabelauflage Pumpe Rückschlagklappe 81-45 Schwimmerschalter Entlüftungsfilter 412.02 O-Ring Schlauch 720.01 720.01 Formstück Rohrschelle Rückschlagklappe 81-45 81-45 Schwimmerschalter 412.03 O-Ring 59-49 Segment Ama-Drainer-Box Mini 36 von 44... -
Seite 37: Anschlüsse
Zulauf Muffe DN 50, vertikal für Zulaufleitung mit Formstück DN 32 / DN 40 / DN 50 oder Waschmaschinenanschluss (über Y-Ablauf) Zusatzanschlüsse Kabeldurchführung Stopfen (Ø 48 mm) Duschanschluss Formstück (Außendurchmesser 50 mm), wahlweise rechts oder links Entlüftung Kohlefiltereinsatz mit Überlaufsicherung Ama-Drainer-Box Mini 37 von 44... -
Seite 38: Abmessungen
9 Zugehörige Unterlagen 9.3 Abmessungen Abb. 25: Abmessungen [mm] 1) Schaltpunkt EIN (Normalausführung) 2) Schaltpunkt EIN (Duschanschluss) 3) Schaltpunkt AUS (Normalausführung und Duschanschluss) A Zulauf / Druckseitiger Anschluss B Duschanschluss Ama-Drainer-Box Mini 38 von 44... -
Seite 39: Einbaubeispiel
9 Zugehörige Unterlagen 9.4 Einbaubeispiel Abb. 26: Einbaubeispiel 1 Zulaufleitung 2 Abwasserhebeanlage 3 Druckleitung 4 Muffenabsperrschieber 5 Rückstausicherung Duschwanne 6 Rückstauebene 7 Rückstauschleife H Rohrschleifenhöhe Mindestens 150 mm. Ama-Drainer-Box Mini 39 von 44... -
Seite 40: Eu-Konformitätserklärung
10 EU-Konformitätserklärung 10 EU-Konformitätserklärung Hersteller: KSB SE & Co. KGaA Johann-Klein-Straße 9 67227 Frankenthal (Deutschland) Hiermit erklärt der Hersteller, dass das Produkt: Ama-Drainer-Box Mini Seriennummer: 2016w16 bis 2018w49 ▪ allen Bestimmungen der folgenden Richtlinien in ihrer jeweils gültigen Fassung entspricht: –... -
Seite 41: Leistungserklärung Gemäß Verordnung (Eu) Nr. 305/2011
Abwasserhebeanlagen für fäkalienfreies Abwasser nach EN 12050-2 Seriennummer Siehe Typenschild Verwendungszweck Sammeln und automatisches Heben von fäkalienfreiem Abwasser über die Rückstauebene Hersteller KSB SE & Co. KGaA 67225 Frankenthal (Deutschland) Bevollmächtigter Entfällt System zur Bewertung und System 3 Prüfung der Leistungsbeständigkeit... -
Seite 42: Unbedenklichkeitserklärung
Folgende Sicherheitsvorkehrungen hinsichtlich Spülmedien, Restflüssigkeiten und Entsorgung sind erforderlich: ⃞ ................................................................Wir versichern, dass die vorstehenden Angaben korrekt und vollständig sind und der Versand gemäß den gesetzlichen Bestimmungen erfolgt....................................Ort, Datum und Unterschrift Adresse Firmenstempel Pflichtfelder Ama-Drainer-Box Mini 42 von 44... -
Seite 43: Stichwortverzeichnis
Antrieb 14 Wiederinbetriebnahme 29 Aufstellung 14 Ausschalten 29 Außerbetriebnahme 28 Bauart 14 Benennung 13 Bestimmungsgemäße Verwendung 8 Einsatzbereiche 8 Einschalten 26 Entsorgung 12 Fehlanwendungen 8 Gewährleistungsansprüche 6 Inbetriebnahme 26, 29 Kennzeichnung von Warnhinweisen 7 Laufradform 14 Lieferumfang 15 mitgeltende Dokumente 6 Rücksendung 11 Schadensfall 6 Sicherheit 8 Sicherheitsbewusstes Arbeiten 9 Störungen Ursachen und Beseitigung 35 Unbedenklichkeitserklärung 42 Unvollständige Maschinen 6 Ama-Drainer-Box Mini 43 von 44... - Seite 44 KSB SE & Co. KGaA Johann-Klein-Straße 9 • 67227 Frankenthal (Germany) Tel. +49 6233 86-0 www.ksb.com...
