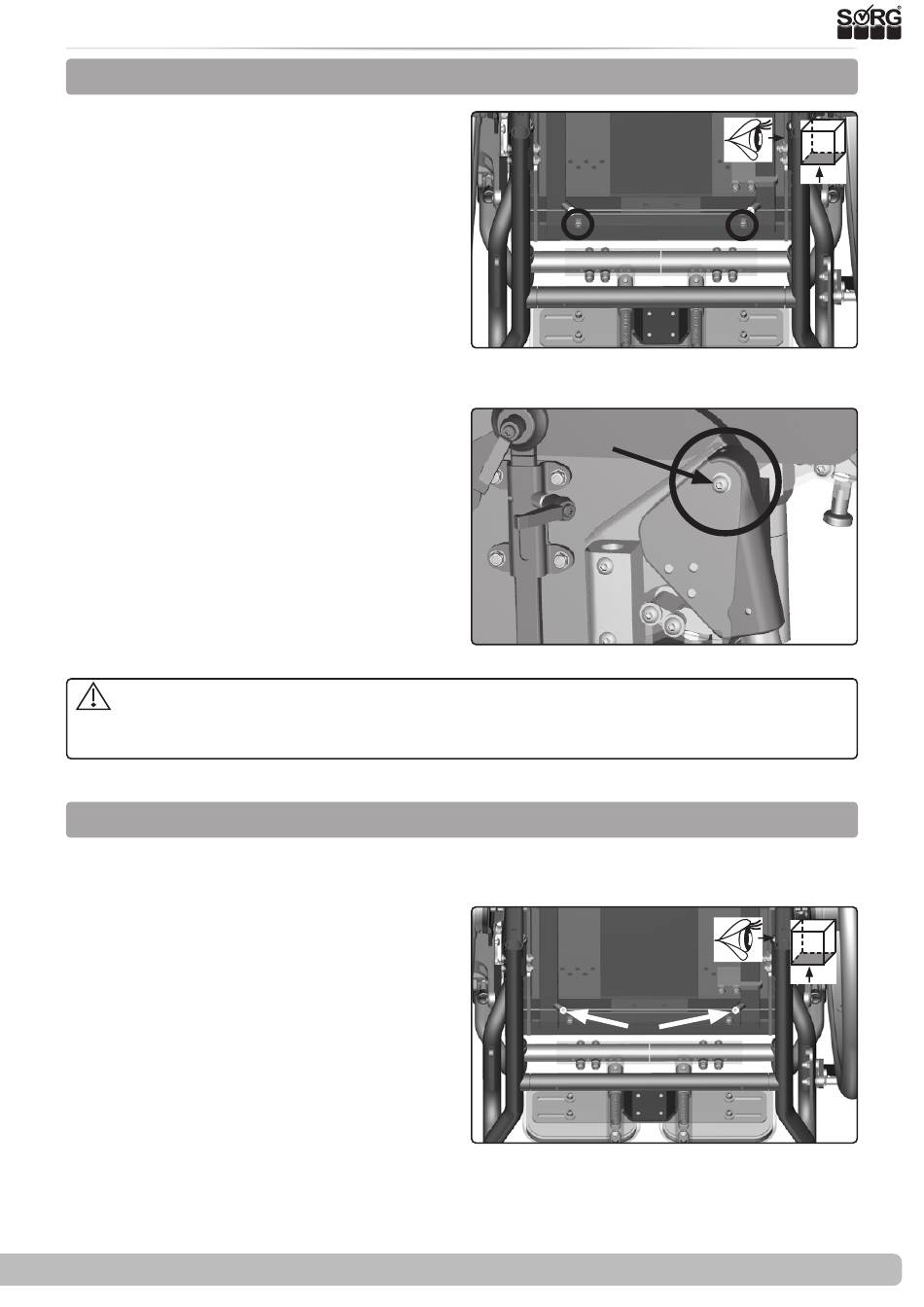

3.5 Baugruppe Beinstützen
3.5.1 Einstellung der Beinstütze
Die nach oben schwenkbare Beinstütze ist
unter dem Sitzrahmen mit Hilfe einer Traverse
und Klemmschrauben montiert.
1. Achten Sie bei der Einstellung der Beinstütze
darauf, dass die Drehachse der Beinstütze (A)
möglichst nahe an der anatomischen Drehach-
se des Knies des Anwenders liegt
Kontrollieren Sie nach jeder Änderung an der Beinstütze, ob sich die Lenkräder bei ma-
ximaler Kantelung nach vorne noch frei um 360° drehen können. Ggf. müssen Sie entweder
über die Einstellung der Lenkräder oder über die der Beinstütze korrigieren.

3.5.2 Einstellung der Tiefe

Die Tiefe der Beinstütze lässt sich stufenlos bis zu 8 cm einstellen. Hierzu folgen Sie bitte folgen-
den Schritten:
1. Klemmschrauben (A) am Sitzrahmen lösen,
dann
2. die Tiefe nach belieben einstellen.
3. Die Schrauben wieder festziehen und über-
prüfen.
2021-01-12
(1)
(2)
(1)
Serviceheft Dynamis MV
(A)
(A)
17 von 36
