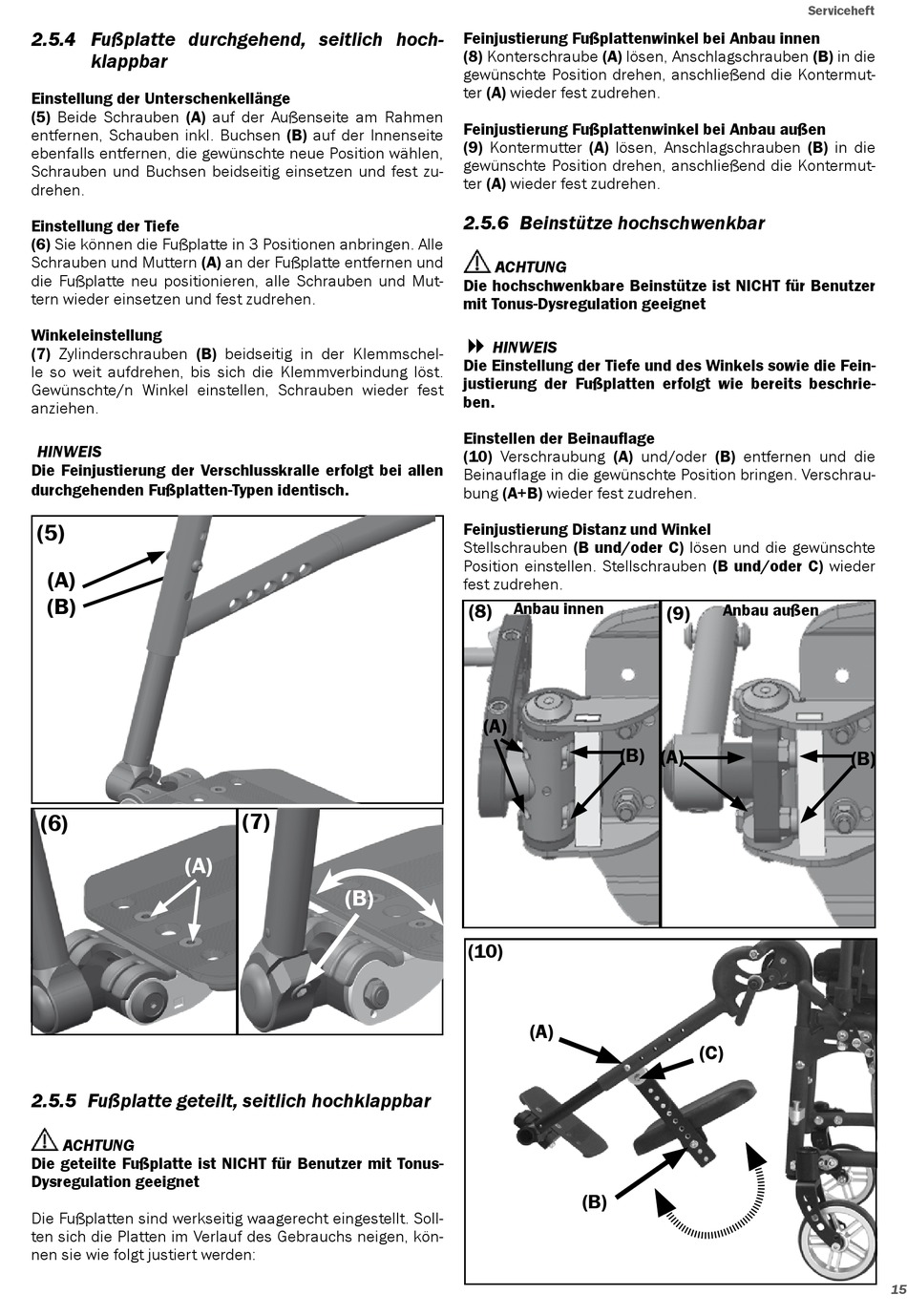

2.5.4 Fußplatte durchgehend, seitlich hoch-
klappbar
Einstellung der Unterschenkellänge
(5) Beide Schrauben (A) auf der Außenseite am Rahmen
entfernen, Schauben inkl. Buchsen (B) auf der Innenseite
ebenfalls entfernen, die gewünschte neue Position wählen,
Schrauben und Buchsen beidseitig einsetzen und fest zu-
drehen.
Einstellung der Tiefe
(6) Sie können die Fußplatte in 3 Positionen anbringen. Alle
Schrauben und Muttern (A) an der Fußplatte entfernen und
die Fußplatte neu positionieren, alle Schrauben und Mut-
tern wieder einsetzen und fest zudrehen.
Winkeleinstellung
(7) Zylinderschrauben (B) beidseitig in der Klemmschel-
le so weit aufdrehen, bis sich die Klemmverbindung löst.
Gewünschte/n Winkel einstellen, Schrauben wieder fest
anziehen.
HINWEIS
Die Feinjustierung der Verschlusskralle erfolgt bei allen
durchgehenden Fußplatten-Typen identisch.
(5)
(A)
(B)
(6)
(A)
2.5.5 Fußplatte geteilt, seitlich hochklappbar
ACHTUNG
Die geteilte Fußplatte ist NICHT für Benutzer mit Tonus-
Dysregulation geeignet
Die Fußplatten sind werkseitig waagerecht eingestellt. Soll-
ten sich die Platten im Verlauf des Gebrauchs neigen, kön-
nen sie wie folgt justiert werden:
(7)
(B)
Feinjustierung Fußplattenwinkel bei Anbau innen
(8) Konterschraube (A) lösen, Anschlagschrauben (B) in die
gewünschte Position drehen, anschließend die Kontermut-
ter (A) wieder fest zudrehen.
Feinjustierung Fußplattenwinkel bei Anbau außen
(9) Kontermutter (A) lösen, Anschlagschrauben (B) in die
gewünschte Position drehen, anschließend die Kontermut-
ter (A) wieder fest zudrehen.
2.5.6 Beinstütze hochschwenkbar
ACHTUNG
Die hochschwenkbare Beinstütze ist NICHT für Benutzer
mit Tonus-Dysregulation geeignet
�
HINWEIS
Die Einstellung der Tiefe und des Winkels sowie die Fein-
justierung der Fußplatten erfolgt wie bereits beschrie-
ben.
Einstellen der Beinauflage
(10) Verschraubung (A) und/oder (B) entfernen und die
Beinauflage in die gewünschte Position bringen. Verschrau-
bung (A+B) wieder fest zudrehen.
Feinjustierung Distanz und Winkel
Stellschrauben (B und/oder C) lösen und die gewünschte
Position einstellen. Stellschrauben (B und/oder C) wieder
fest zudrehen.
Anbau innen
(8)
(A)
(B)
(10)
(A)
(B)
Serviceheft
Anbau außen
(9)
(A)
(C)
(B)
15
