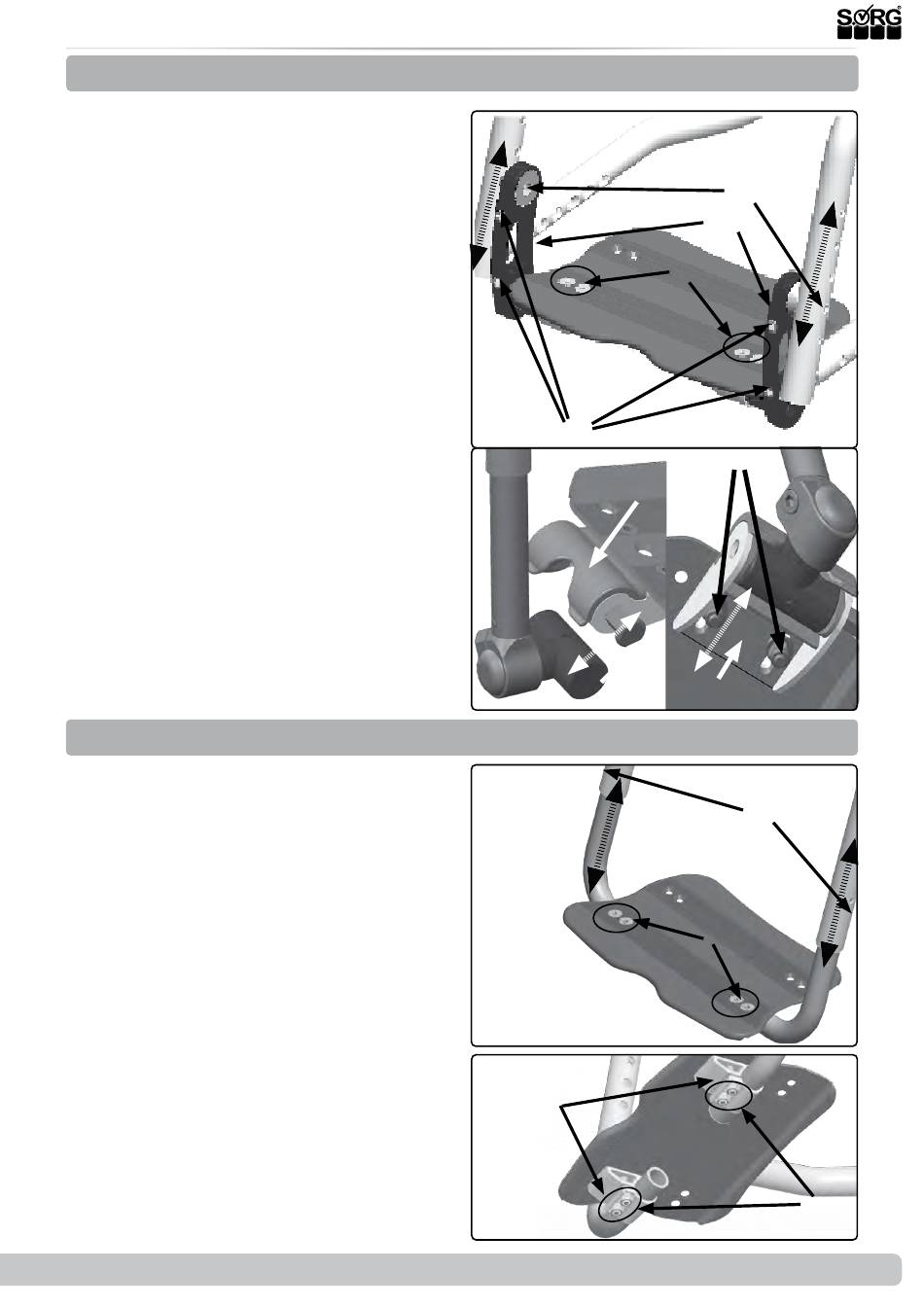

3.3 Baugruppe Beinstützen
3.3.2 Beinstütze Anbau innen
Einstellung der Unterschenkellänge:
(1) Beide Schrauben (A+D) auf der Außensei-
te am Rahmen entfernen, Positionierteile (B)
zusammen mit den Buchsen aus dem Rah-
menrohr ziehen, gewünschte neue Position im
Rahmenrohr wählen, Positionierteile wieder
einsetzen und Schrauben fest zudrehen.
Einstellung der Tiefe und des Winkels:
(1) An beiden Positionierteilen je beide
Schrauben (C) lösen, Fußplatte/n in die/den
gewünschte/n Position/Winkel bringen und
alle Schrauben wieder fest zudrehen.
Fußplatte seitlich hochklappbar Feinjustierung
der Verschlusskralle:
(2) Zum Feinjustieren der Verschlusskralle (A)
die Muttern (B) auf der Unterseite lösen, den
Halter (C) verschieben bis die Fußplatte gut
schließt, alle Muttern wieder fest zudrehen.
Die Feinjustierung der Verschlusskralle erfolgt
bei allen durchgehenden seitlich hcohklappba-
re Fußplatten-Typen identisch.
3.3.3 Beinstütze Anbau außen, durchgehend
Einstellung der Unterschenkellänge:
(3) Beide Schrauben (A) auf der Außenseite
am Rahmen inkl. Buchsen entfernen, die ge-
wünschte neue Position wählen, Schrauben
und Buchsen beidseitig einsetzen und fest
zudrehen.
Fußplatte Standard Einstellung der Tiefe:
Sie können die Fußplatte in 4 Positionen an-
bringen:
• (3) durch Versetzen der Platte (B). Alle
Schrauben und Muttern (C) entfernen,
Fußplatte versetzen, Schrauben und
Muttern wieder einsetzen und fest zu-
drehen.
• (4) durch Drehen der Halter (D) auf der
Unterseite der Fußplatte um 180°. Alle
Schrauben und Muttern (E) entfernen,
Halter drehen alle Schrauben und Mut-
tern wieder einsetzen und fest zudre-
hen.
Winkeleinstellung:
(4) Schrauben (E) lösen, gewünschten Winkel
einstellen, Schrauben wieder fest zudrehen.
2021-06-10
(1)
(2)
(3)
(4)
Serviceheft Vector & Vector BSA
(D)
(C)
(A)
(B)
(D)
(A)
(B)
(B)
(C)
(A)
(C)
(E)
19 von 40
