Baugruppe Beinstützen; Beinstütze Standard - SORG Mio Move Serviceheft

3.5 Baugruppe Beinstützen
Eine zu hoch eingestellte Fußplatte führt zu Knickhaltung im Becken, eine zu tief einge-
stellte blockiert die Blut- und Lympf-Zirkulation.
Lassen Sie deshalb zwischen Kniekehle und Sitzkissen ausreichend Platz (ca. eine Handbreite -
ohne Daumen). Die Oberschenkel müssen gleichmäßig auf dem Sitzkissen aufliegen.
3.5.1 Beinstütze Standard
Der Anbau der Beinstütze erfolgt mittig unter
der Sitzplatte.

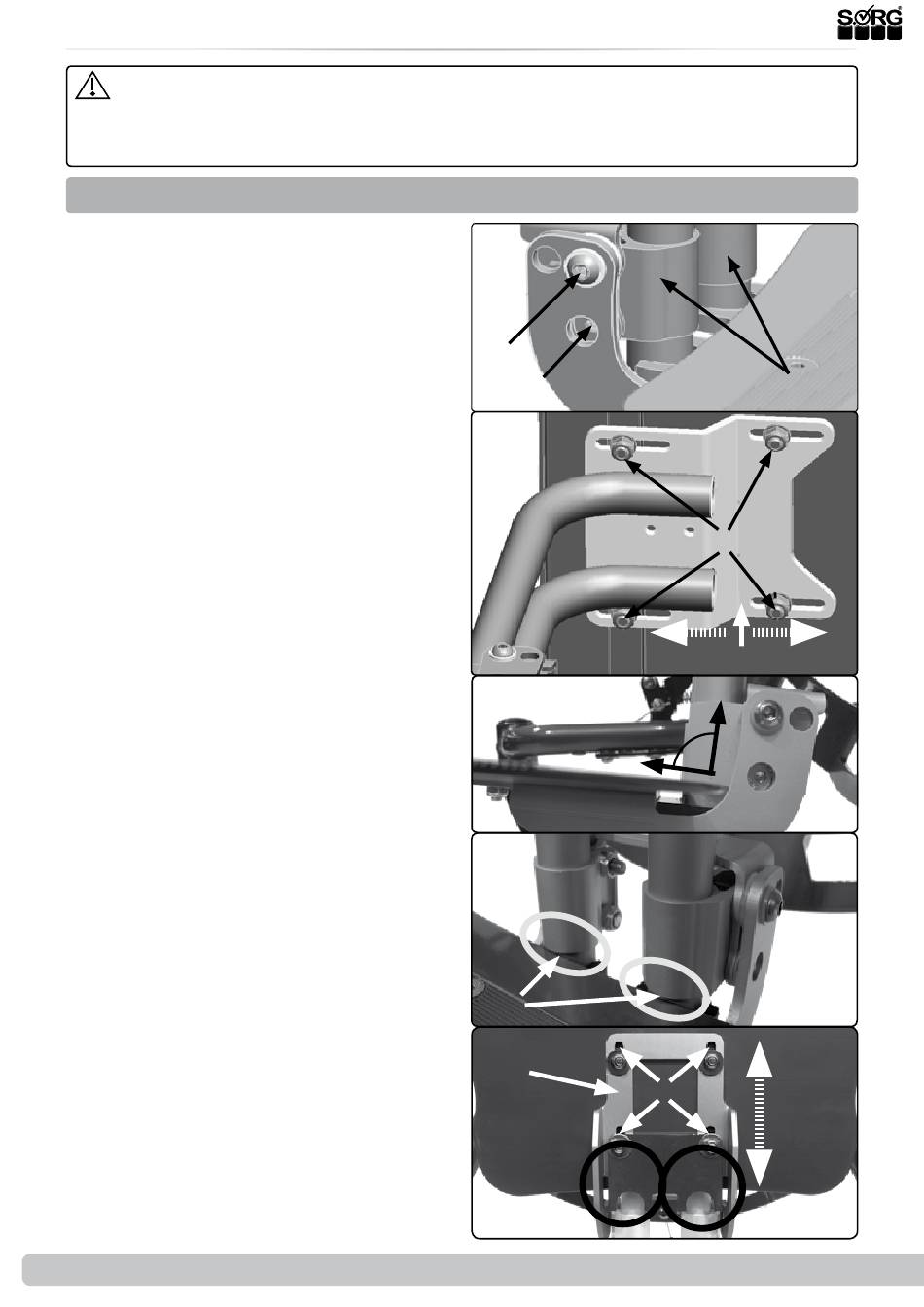

(1) Einstellung der Unterschenkellänge:
• Lösen Sie beidseitig beide Schrauben
(A+B),
• schieben Sie beide Fußplattenhalter
(Klemmprofile) (C) in die gewünschte
Position,
• drehen Sie die Schrauben (B) wieder
fest zu,
• aber drehen Sie die Schrauben (A) nur
so stark zu, dass die Fußplatte noch
nach hinten geklappt werden kann.
(2) Einstellung der Tiefe:
• Lösen Sie alle vier Schrauben (A) unter
der Sitzplatte,
• verschieben Sie den Beinstützenhalter
(B) in die ge wünschte Position
• und drehen Sie die Schrauben (A) fest
zu.
Einstellung des Winkels:
• (3) Der Winkel der Fußplatte wird von
uns werkseitig auf 90° eingestellt.
•
• (4) Durch Veränderung des Anschlags
(A) an den Rohren (B) kann der Winkel
der Fußplatte um bis zu ± 15° verstellt
werden.
•
• (5) Dazu muss die Position der Fußplat-
te (B) auf dem Trägerteil (C) nach vorne
(= abfallende Fußplatte) oder nach hin-
ten (= steigende Fußplatte) verschoben
werden:
• Lösen Sie alle vier Schrauben (D),
• bringen Sie die Fußplatte in die ge-
wünschte Position
• und drehen Sie die Schrauben wieder
fest zu.
