3.3 Baugruppe Rücken

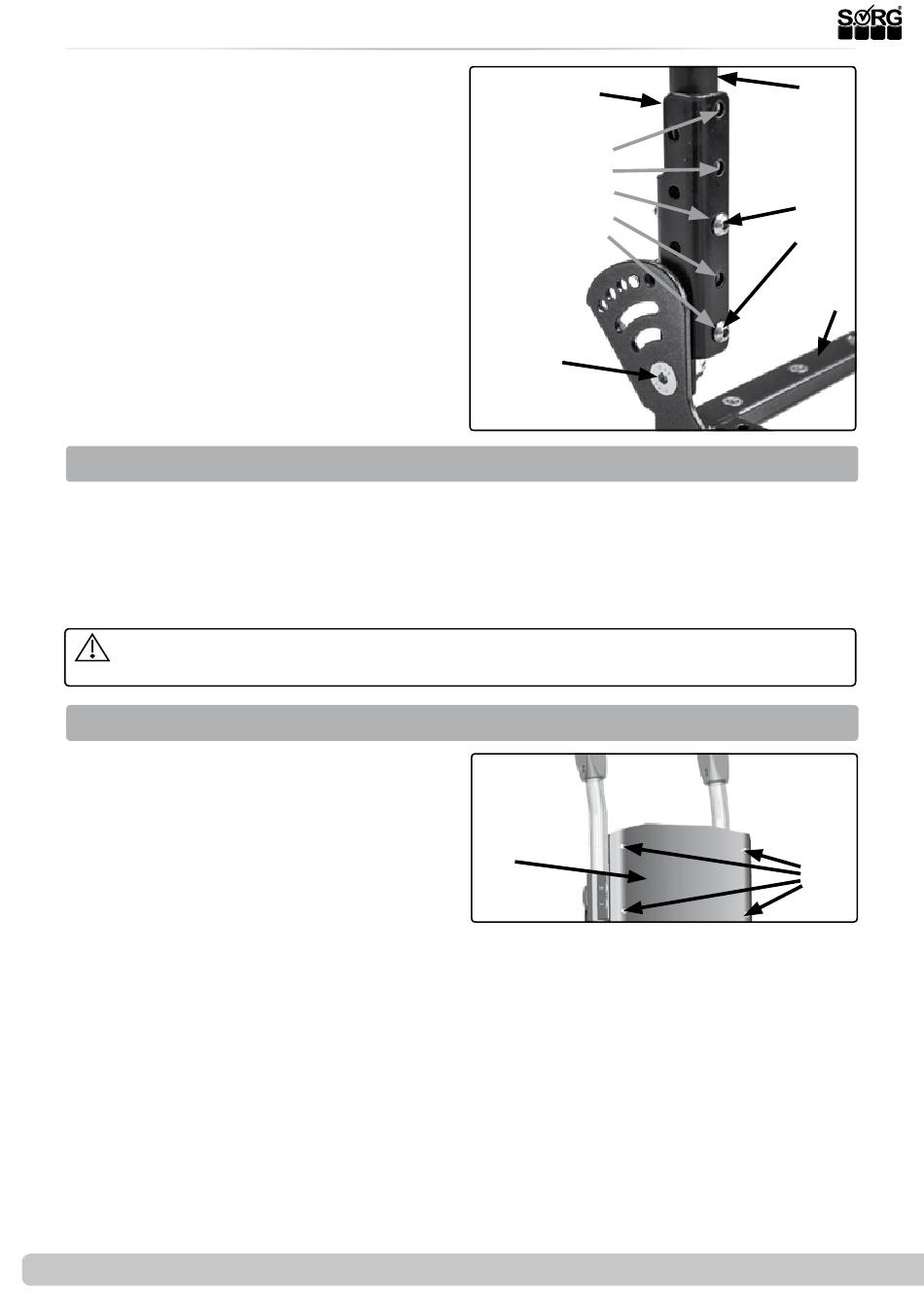

(1) Die Aufnahme (A) der Rückenrohre (B) ist
am Sitztrageelement (C) mit der Schraube (D)
verschraubt. Die Rückenrohre können um 50
mm nach oben versetzt werden.
3.3.1 Verändern der Rückenhöhe
(1) Zum Verlängern der Rückenhöhe um 50 mm:
• Entfernen Sie auf beiden Seite die Schrauben (E1+2),
• versetzen Sie die Rückenrohre nach oben,
• versetzen Sie die Schraube (E1) in die Bohrung (F1) und die Schraube (E2), in die Bohrung
(F3).
• Drehen Sie alle Schrauben wieder fest zu .
Sollte sich die Sicherheitsmutter (D) trotz Verklebung gelöst haben, ist sie sofort zu erset-
zen und zu verkleben. Der Rollstuhl ist sonst nicht gebrauchsfähig.
3.3.2 Austausch/ Entfernen des Muldenrückens
(2) Bei der Verbreiterung des Sitzes müssen Sie
vorab den alten Muldenrücken (A) entfernen
(bzw. die Bespannung auf einer Seite lösen).
• Entfernen Sie die vier Schrauben (B),
• verbreitern Sie den Rollstuhl wie ange-
geben,
• verschrauben Sie den neuen Muldenrü-
cken (A) mit den Schrauben (B).
12 von 32
(1)
(2)
(A)
Serviceheft Mio Move
(A)
(F1)
(F2)
(F3)
(F4)
(F5)
(D)
(B)
(E1)
(E2)
(C)
(B)
2019-07-05
