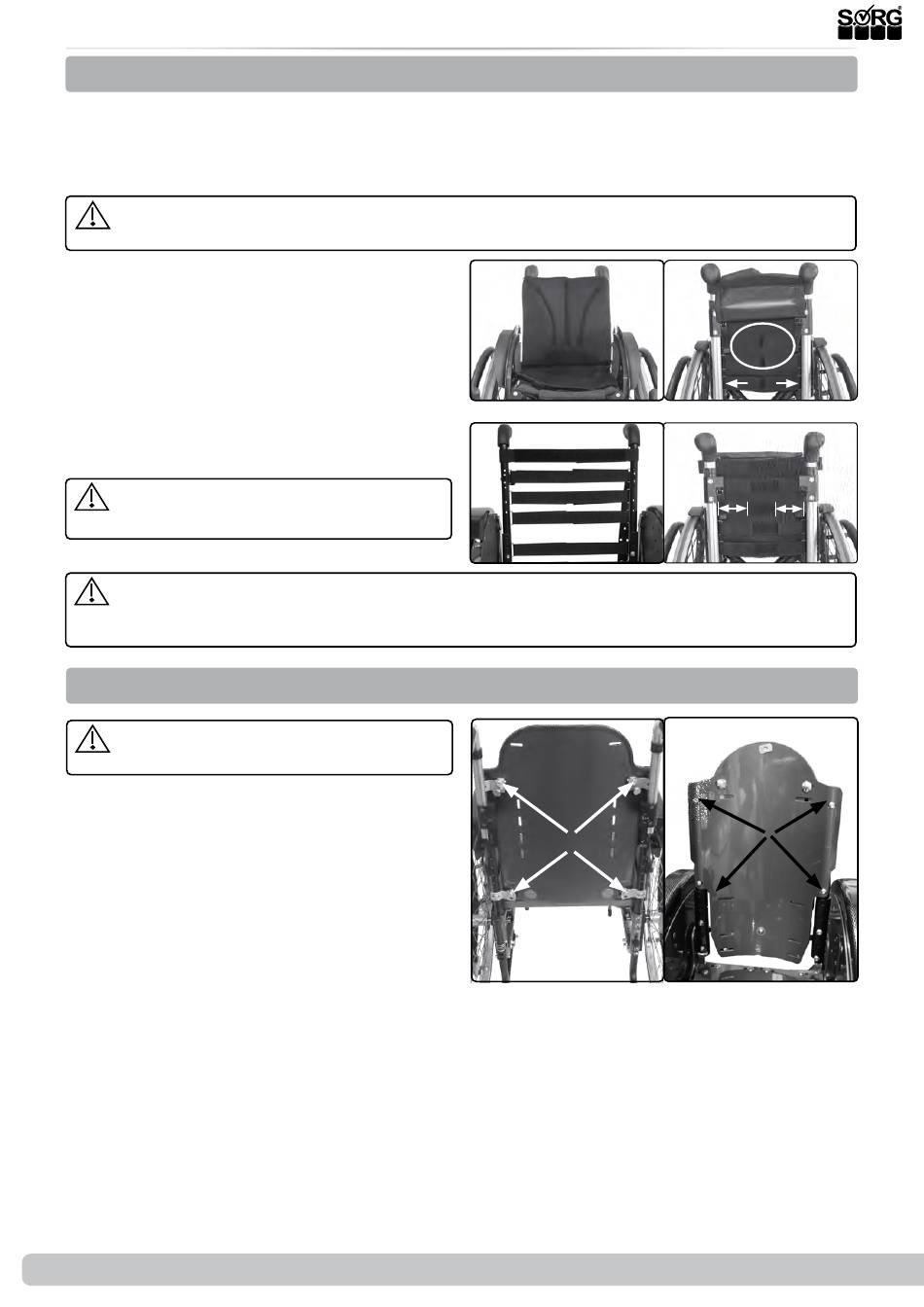

3.8 Baugruppe Rücken
3.8.1 Rückenbespannung anpassbar
Die anpassbaren Rückengurte ermöglichen eine individuelle Ausformung des Rückens. Werden
z.B. die oberen Gurte am Rücken locker „auf Durchhang" eingestellt, ergibt sich eine muldenför-
migere Ausbildung des Rückens und damit mehr seitliche Rumpfstabilisierung für den Rollstuhl-
fahrer.
Beachten Sie, dass die Einstellung der Rückenbespannung den Schwerpunkt und das
Kippverhalten des Rollstuhls beeinflusst.
(1) Das Rückenpolster (A) entfernen,
(2) die rückseitige Abdeckung (A) der Klettver-
schlüsse (B) entfernen,
(3) die Klett-Flauschverbindung (A) der Gurte
lösen, die geändert werden soll,
neue Länge einstellen und die Klett-Flausch-
verbindung wieder schließen,
rückseitige Abdeckung (3A) wieder über die
Klettverschlüsse bringen und an der Unterkan-
te schließen.
(4) Die Überlappung Klett/Flausch muss
mindestens 8 cm pro Seite betragen.
Bei Nutzung einer Stabilisierungsstange darf der Durchhang der Rückenbespannung nicht
so groß sein, dass der Rücken mit der Stabilisierungsstange in Berührung kommt. Gefahr von
Druckstellen!
3.8.2 Muldenrücken
Alle vier Führungsstifte müssen fest in
den Halterungen sitzen können.
(5+6) Den festen und korrekten Sitz der Füh-
rungsstifte (A) justieren Sie über die Schraub-
verbindungen in den 4 Langlöchern (B).
Der Muldenrücken muss im Falle einer Sitz-
verbreiterung durch einen neuen mit der
neuen Sitzbreite ersetzt werden.
28 von 40
(1)
(3)
(5)
Serviceheft Vector & Vector BSA
(2)
(A)
(4)
A
A
min. 8 cm
A
je Seite
A
A
(6)
(A)
(A)
(B)
(C)
min. 8 cm
je Seite
(B)
2021-06-10
