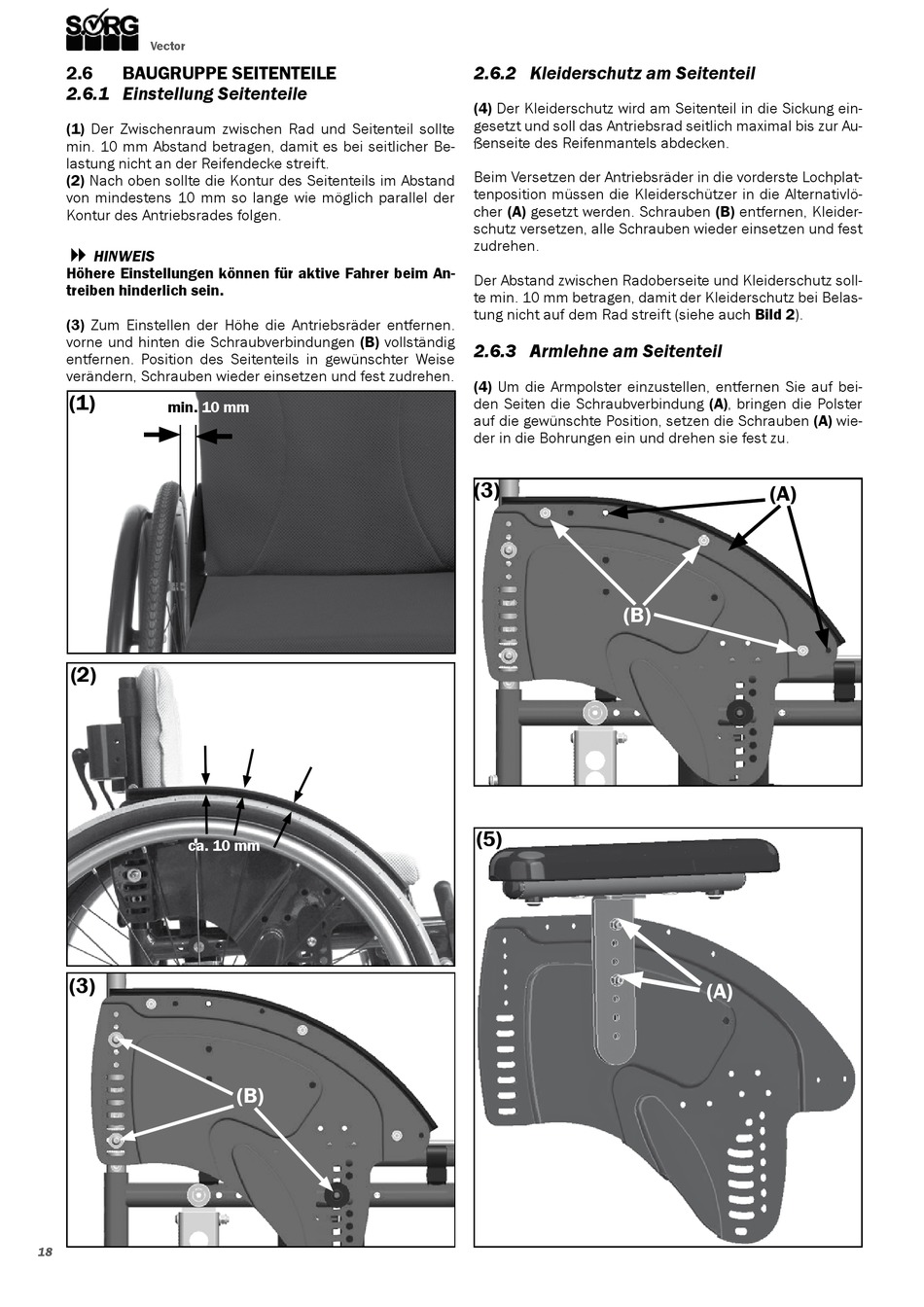

BAUGRUPPE SEITENTEILE

2.6.1 Einstellung Seitenteile

(1) Der Zwischenraum zwischen Rad und Seitenteil sollte
min. 10 mm Abstand betragen, damit es bei seitlicher Be-
lastung nicht an der Reifendecke streift.
(2) Nach oben sollte die Kontur des Seitenteils im Abstand
von mindestens 10 mm so lange wie möglich parallel der
Kontur des Antriebsrades folgen.
�
HINWEIS
Höhere Einstellungen können für aktive Fahrer beim An-
treiben hinderlich sein.
(3) Zum Einstellen der Höhe die Antriebsräder ent fernen.
vorne und hinten die Schraubver bin dungen (B) vollständig
ent fernen. Position des Seitenteils in ge wünsch ter Weise
verändern, Schrauben wieder einsetzen und fest zudrehen.
(1)
min. 10 mm
(2)
ca. 10 mm
(3)
18
(B)

2.6.2 Kleiderschutz am Seitenteil

(4) Der Kleiderschutz wird am Seitenteil in die Sickung ein-
gesetzt und soll das Antriebsrad seitlich maximal bis zur Au-
ßenseite des Reifenmantels ab decken.
Beim Versetzen der Antriebsräder in die vorderste Lochplat-
tenposition müssen die Kleiderschützer in die Alternativlö-
cher (A) gesetzt werden. Schrauben (B) entfernen, Kleider-
schutz versetzen, alle Schrauben wieder einsetzen und fest
zudrehen.
Der Abstand zwi schen Radoberseite und Kleiderschutz soll-
te min. 10 mm be tra gen, damit der Kleiderschutz bei Belas-
tung nicht auf dem Rad streift (siehe auch Bild 2).

2.6.3 Armlehne am Seitenteil

(4) Um die Armpolster einzustellen, entfernen Sie auf bei-
den Seiten die Schraubverbindung (A), bringen die Polster
auf die ge wünschte Position, setzen die Schrauben (A) wie-
der in die Bohrungen ein und drehen sie fest zu.
(3)
(B)
(5)
(A)
(A)
