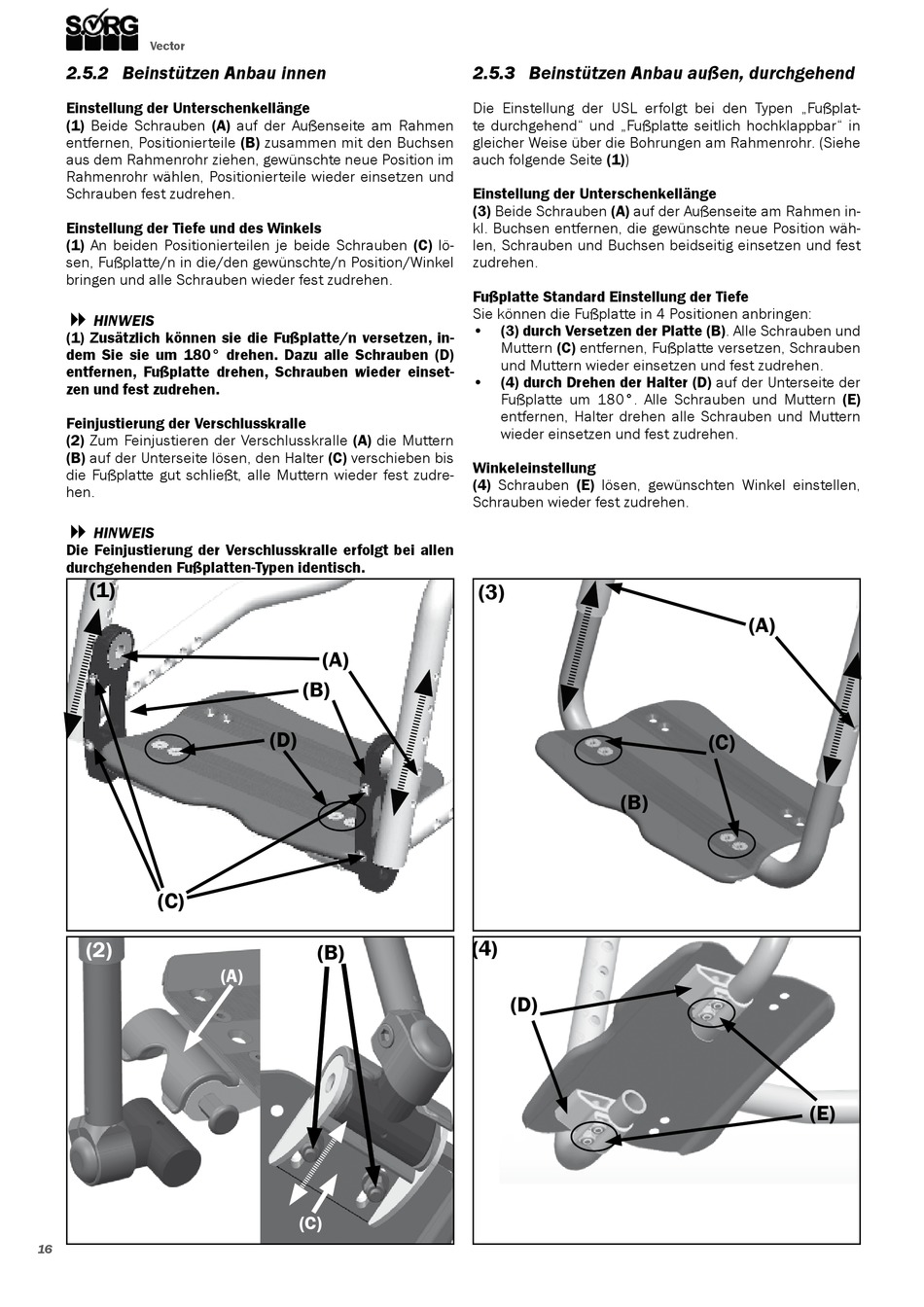

2.5.2 Beinstützen Anbau innen
Einstellung der Unterschenkellänge
(1) Beide Schrauben (A) auf der Außenseite am Rahmen
entfernen, Positionierteile (B) zusammen mit den Buchsen
aus dem Rahmenrohr ziehen, gewünschte neue Position im
Rahmenrohr wählen, Positionierteile wieder einsetzen und
Schrauben fest zudrehen.
Einstellung der Tiefe und des Winkels
(1) An beiden Positionierteilen je beide Schrauben (C) lö-
sen, Fußplatte/n in die/den gewünschte/n Position/Winkel
bringen und alle Schrauben wieder fest zudrehen.
�
HINWEIS
(1) Zusätzlich können sie die Fußplatte/n versetzen, in-
dem Sie sie um 180° drehen. Dazu alle Schrauben (D)
entfernen, Fußplatte drehen, Schrauben wieder einset-
zen und fest zudrehen.
Feinjustierung der Verschlusskralle
(2) Zum Feinjustieren der Verschlusskralle (A) die Muttern
(B) auf der Unterseite lösen, den Halter (C) verschieben bis
die Fußplatte gut schließt, alle Muttern wieder fest zudre-
hen.
�
HINWEIS
Die Feinjustierung der Verschlusskralle erfolgt bei allen
durchgehenden Fußplatten-Typen identisch.
(1)
(C)
(2)
16
(A)
(B)
(D)
(B)
(A)
(C)
2.5.3 Beinstützen Anbau außen, durchgehend
Die Einstellung der USL erfolgt bei den Typen „Fußplat-
te durchgehend" und „Fußplatte seitlich hochklappbar" in
gleicher Weise über die Bohrungen am Rahmenrohr. (Siehe
auch folgende Seite (1))
Einstellung der Unterschenkellänge
(3) Beide Schrauben (A) auf der Außenseite am Rahmen in-
kl. Buchsen entfernen, die gewünschte neue Position wäh-
len, Schrauben und Buchsen beidseitig einsetzen und fest
zudrehen.
Fußplatte Standard Einstellung der Tiefe
Sie können die Fußplatte in 4 Positionen anbringen:
• (3) durch Versetzen der Platte (B). Alle Schrauben und
Muttern (C) entfernen, Fußplatte versetzen, Schrauben
und Muttern wieder einsetzen und fest zudrehen.
• (4) durch Drehen der Halter (D) auf der Unterseite der
Fußplatte um 180°. Alle Schrauben und Muttern (E)
entfernen, Halter drehen alle Schrauben und Muttern
wieder einsetzen und fest zudrehen.
Winkeleinstellung
(4) Schrauben (E) lösen, gewünschten Winkel einstellen,
Schrauben wieder fest zudrehen.
(3)
(B)
(4)
(D)
(A)
(C)
(E)
