Vector
2.8

BAUGRUPPE KIPPSCHUTZ

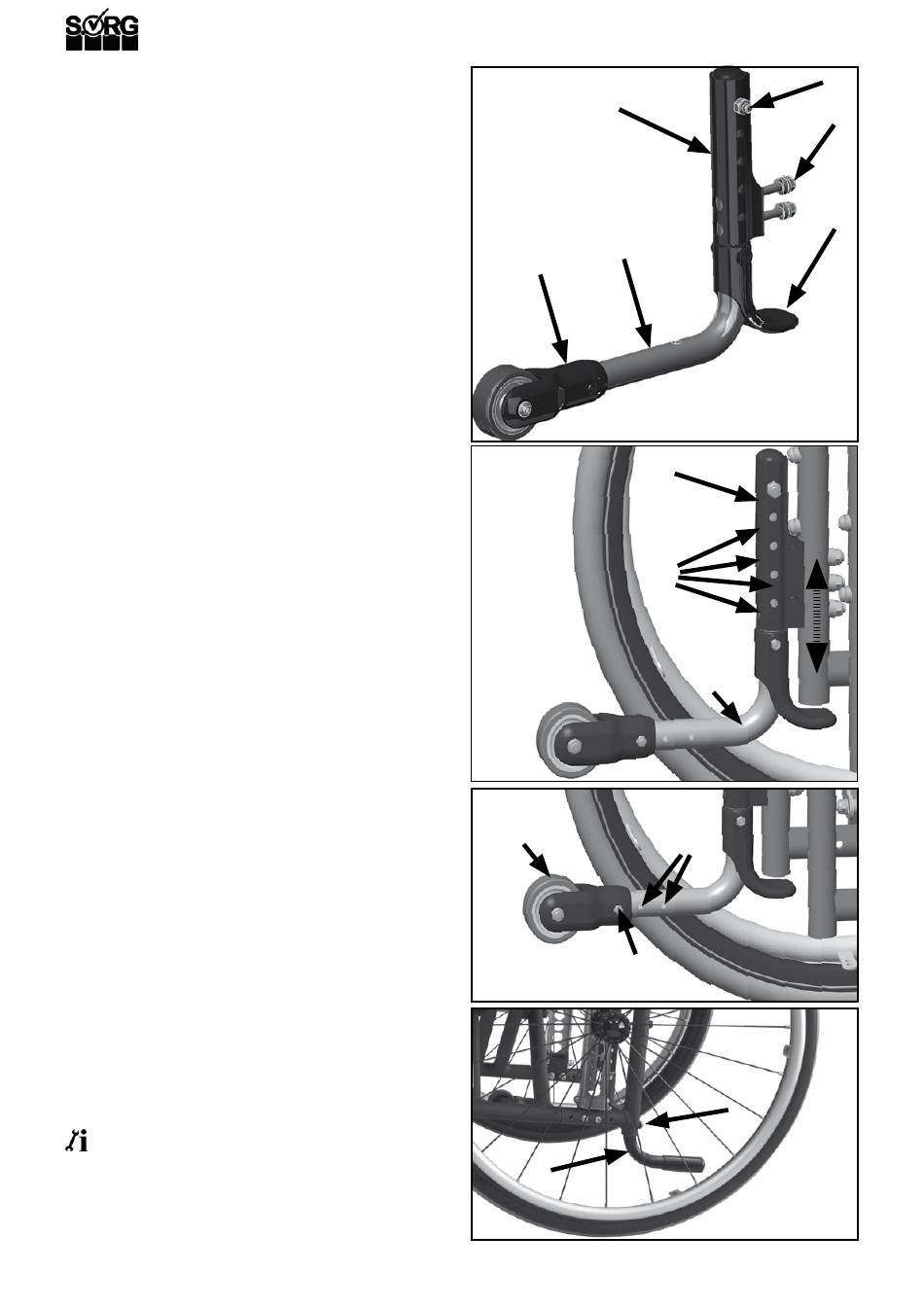

(1) Der Kippschutz besteht im Wesentlichen aus 4 Teilen:
• (A) Kippschutzhalter,
• (B) Auftritt,
• (C) Kippschutzrad mit Halter,
• (D) Kippschutzbügel um 180° drehbar (zum Teil im
Kippschutzhalter steckend).
Der Kippschutz kann auch nachträglich und (ergänzend)
beidseitig montiert werden. Ebenso kann die Höhe des
Kippschutzes und die Länge des Kippschutzbügels geän-
dert werden.
2.8.1 Höheneinstellung
• (2) Entfernen Sie die Antriebsräder,
• entfernen Sie die Schraube (A),
• ziehen Sie den den Kippschutzbügel (C) im Halter
(A) etwas nach unten,
• versetzen Sie die Schraube (A) in die gewünschte
Position (B)
• und drehen Sie sie wieder fest zu.
Alternativ können Sie auch den Halter um 180° drehen:
(1) Wenn Sie den Kippschutz besonders tief einstellen wol-
len, können Sie den Kippschutzhalter (A) um 180° drehen.
Entfernen Sie dazu beiden Schrauben (E) und die Schraube
(F), entfernen Sie den Kippschutzbügel (D) und drehen ihn
um 180°, schrauben sie den Kippschutzhalter wieder fest
an das Rahmenrohr, setzen Sie den Kippschutzbügel wie-
der in den Halter ein und positionieren Sie ihn nach Ihren
Erfordernissen mittels der Schraube (F) in den Löchern (2,
B).
2.8.2 Längeneinstellung
(3) Wenn Sie Ihren Rollstuhl sehr aktiv eingestellt haben
und Ihnen der Kippschutz zu weit hinten herausragt, kön-
nen Sie den Kippschutzbügel kürzen.
• Entfernen Sie das Kippschutzrad mit Halter (C) mit
der Schraube (B),
• kürzen Sie mit einer geeigneten Säge den Kipp-
schutzbügel in der gewünschten Länge
• und setzen Sie das Kippschutzrad mit Halter wie-
der auf.
• Setzen Sie die Schraube (B) in die passende Boh-
rung (A) und drehen sie wieder fest an.
2.8.3 Ankippbügel
(4) Zum nachträglichen Montieren eines Ankkippbügels:
• Entfernen Sie die Kappe auf der Unterseite des
Rahmenrohrs,
• führen Sie den Ankippbügel (A) von unten in das
Rahmenrohr und
• verschrauben Sie ihn fest mit der Schraube (B) im
Rahmen.
INFORMATION
Eine gleichzeitige Montage von Ankippbügel und Kipp-
schutz an der selben Rahmenseite ist nicht möglich!
22
(1)
(A)
(D)
(C)
(2)
(A)
(B)
(3)
(C)
(B)
(4)
(A)
(F)
(E)
(B)
(C)
(A)
(B)
